Этот санузел – часть квартиры в Видном, ЖК Зелёные аллеи, которую делал почти под ключ – перегородки были сломаны до меня заказчиком, а радиаторы отопления поменяли и сделали натяжные потолки другие мастера. Плитка использовалась Уралкерамика Релакс.

Готовый результат:

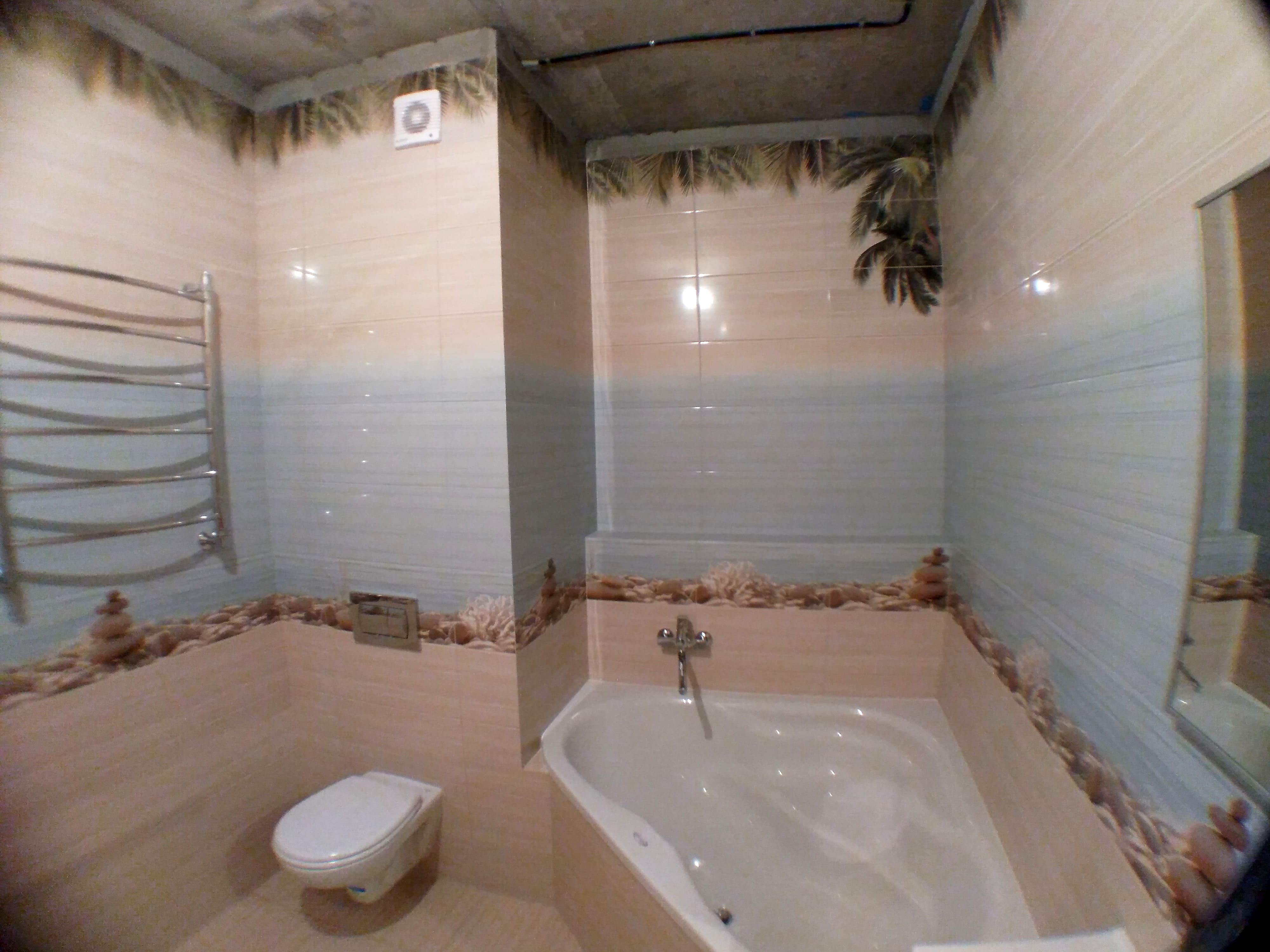

Результат ремонта совмещённого санузла с полкой возле ванны и без потолка.

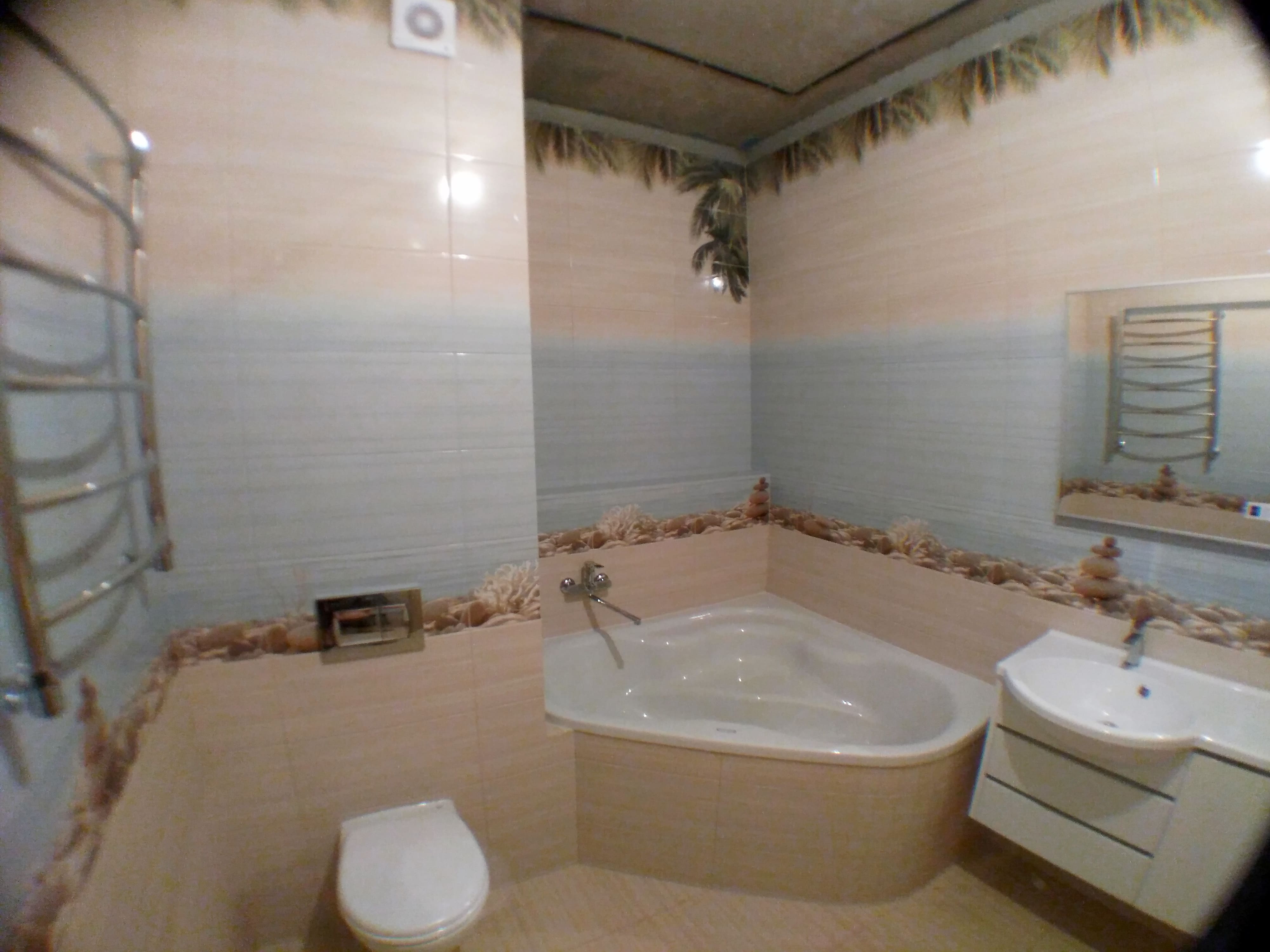

Результат отделки совмещённого санузла - подвесной унитаз, угловая ванна и умывальник с зеркалом.

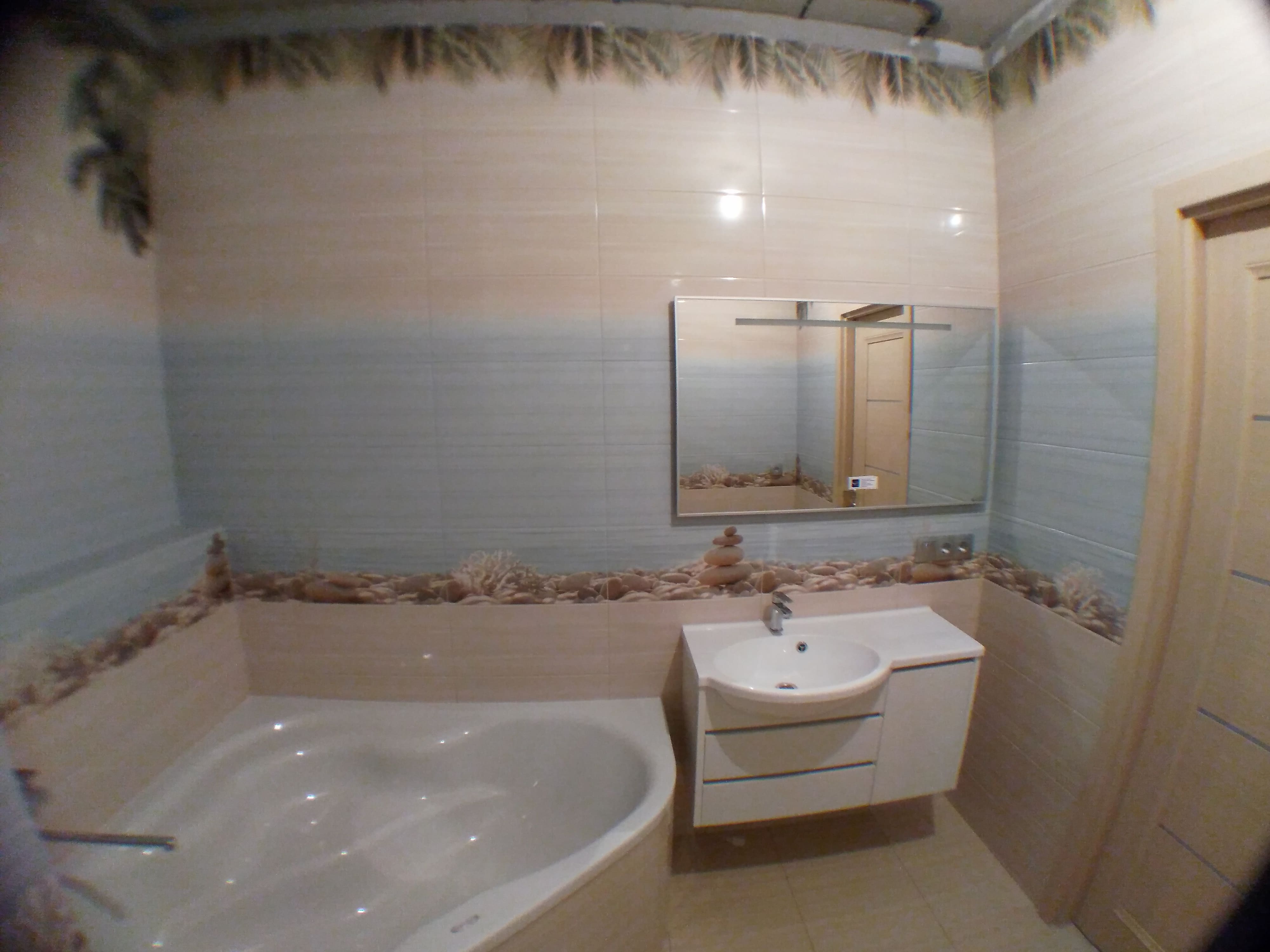

Умывальник с зеркалом в углу между - ванной и входом в санузел.
Установлена межкомнатная дверь - вход в совмещённый санузел.

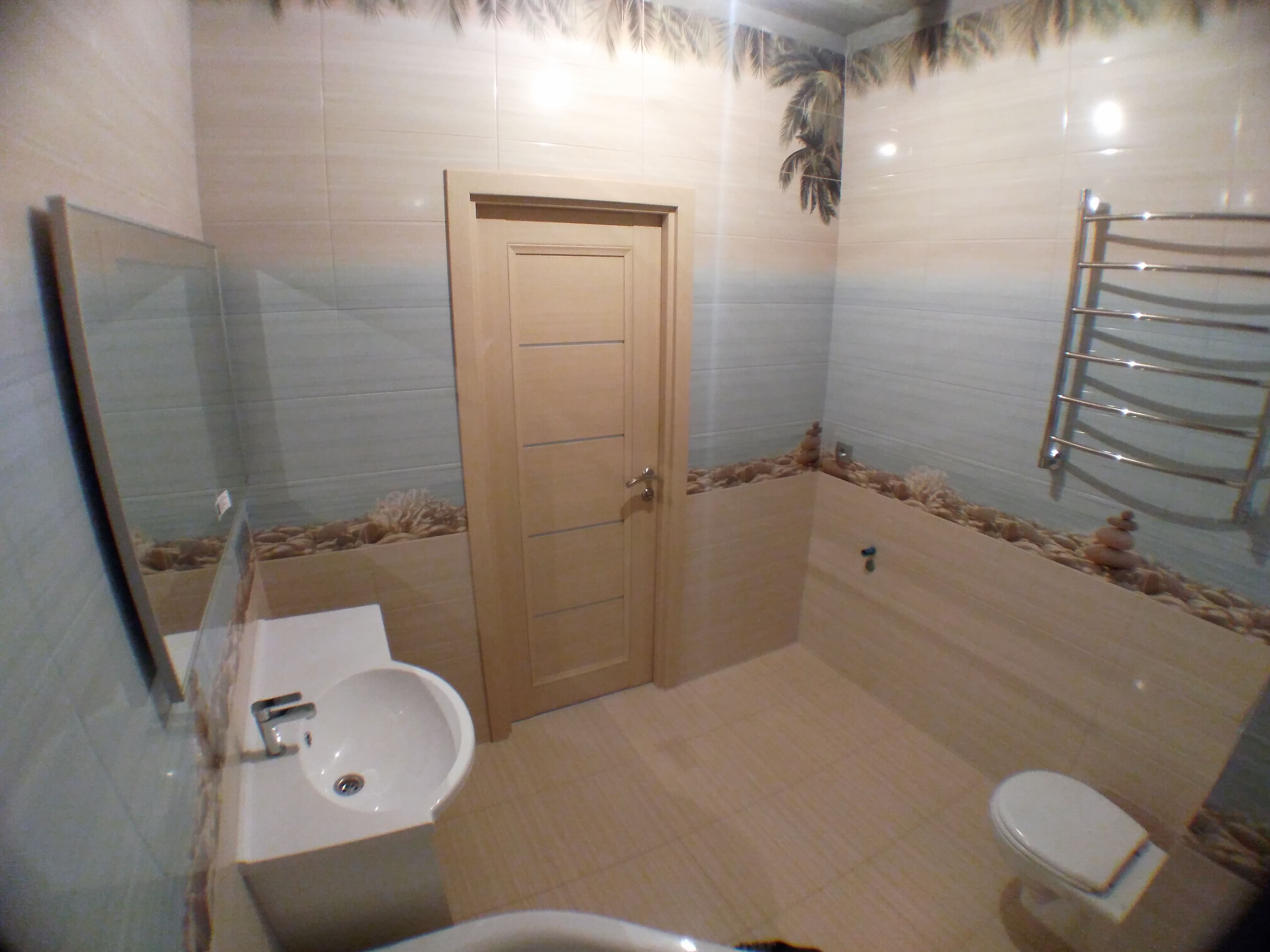

В углу большой ванной комнаты в будущем встанет стиральная машинка.

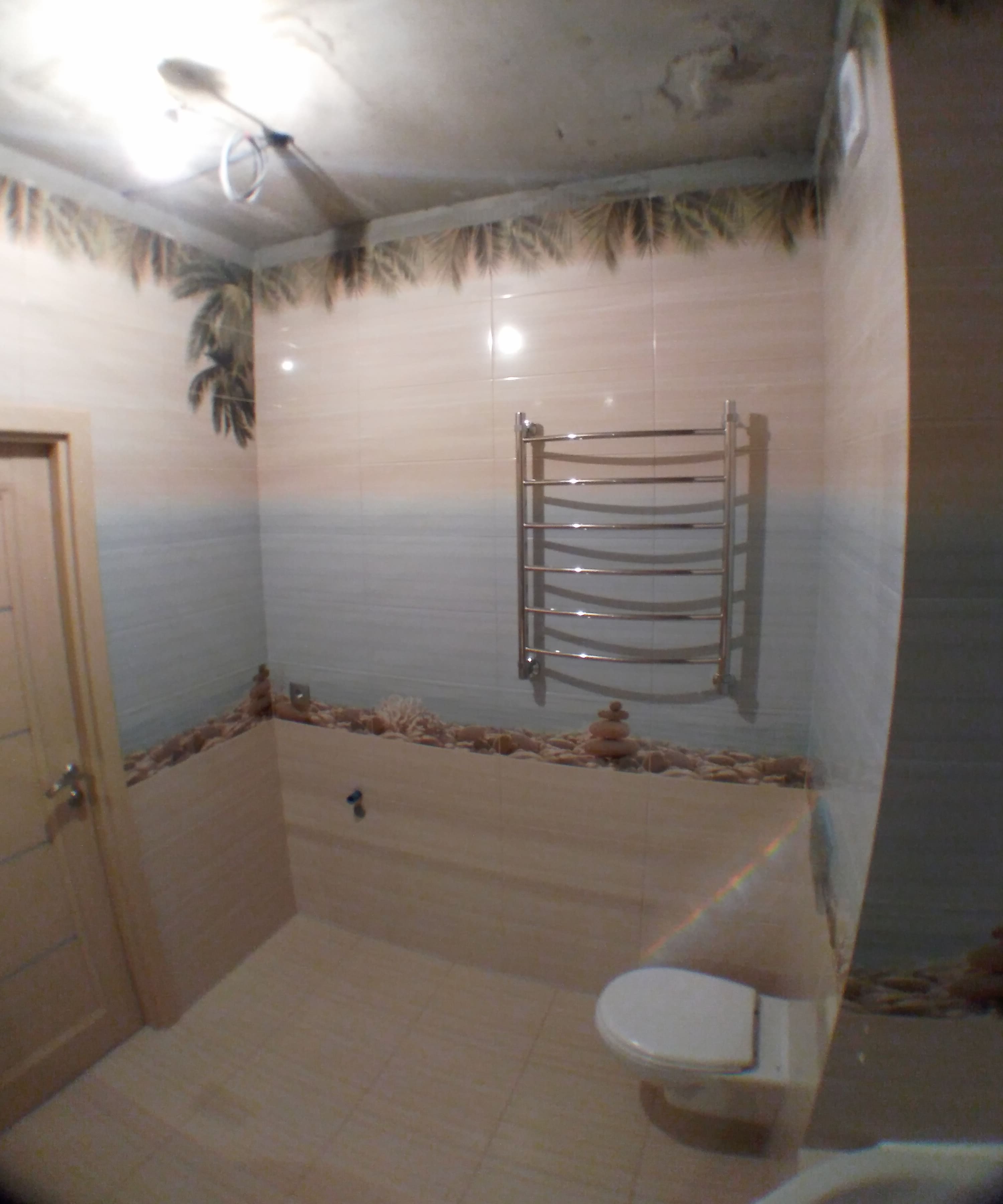

Водяной полотенцесушитель на стене из плитки в совмещённом санузле.

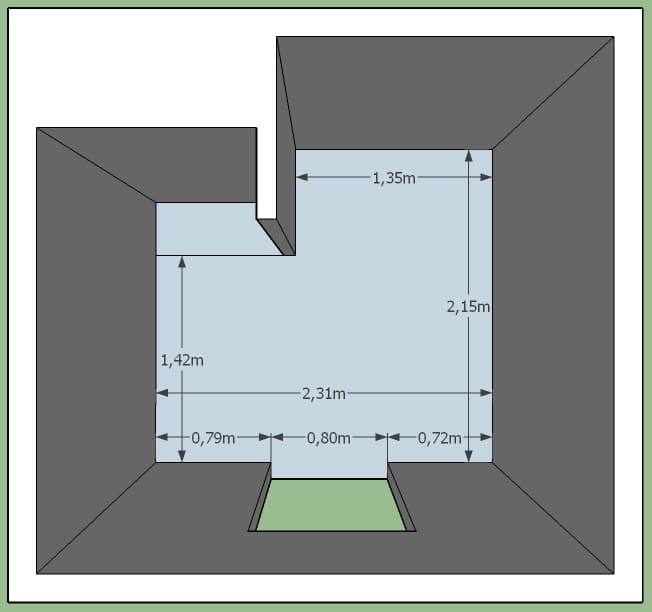

В квартире, как я говорил, делалась перепланировка. На картинке размеры санузла до демонтажа перегородок:

Размеры совмещённого санузла до демонтажных работ.

На этой после:

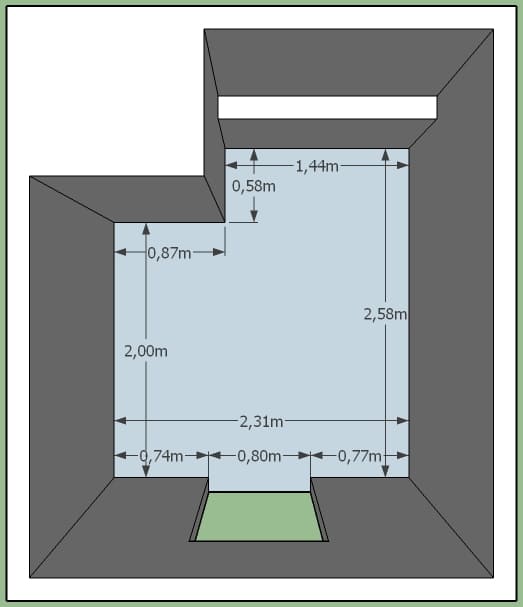

Размеры совмещённого санузла после возведения перегородок, коробов и штукатурки стен.

Когда приступил к работе вид со стороны прихожей был таким:

Санузел после демонтажа перегородок.

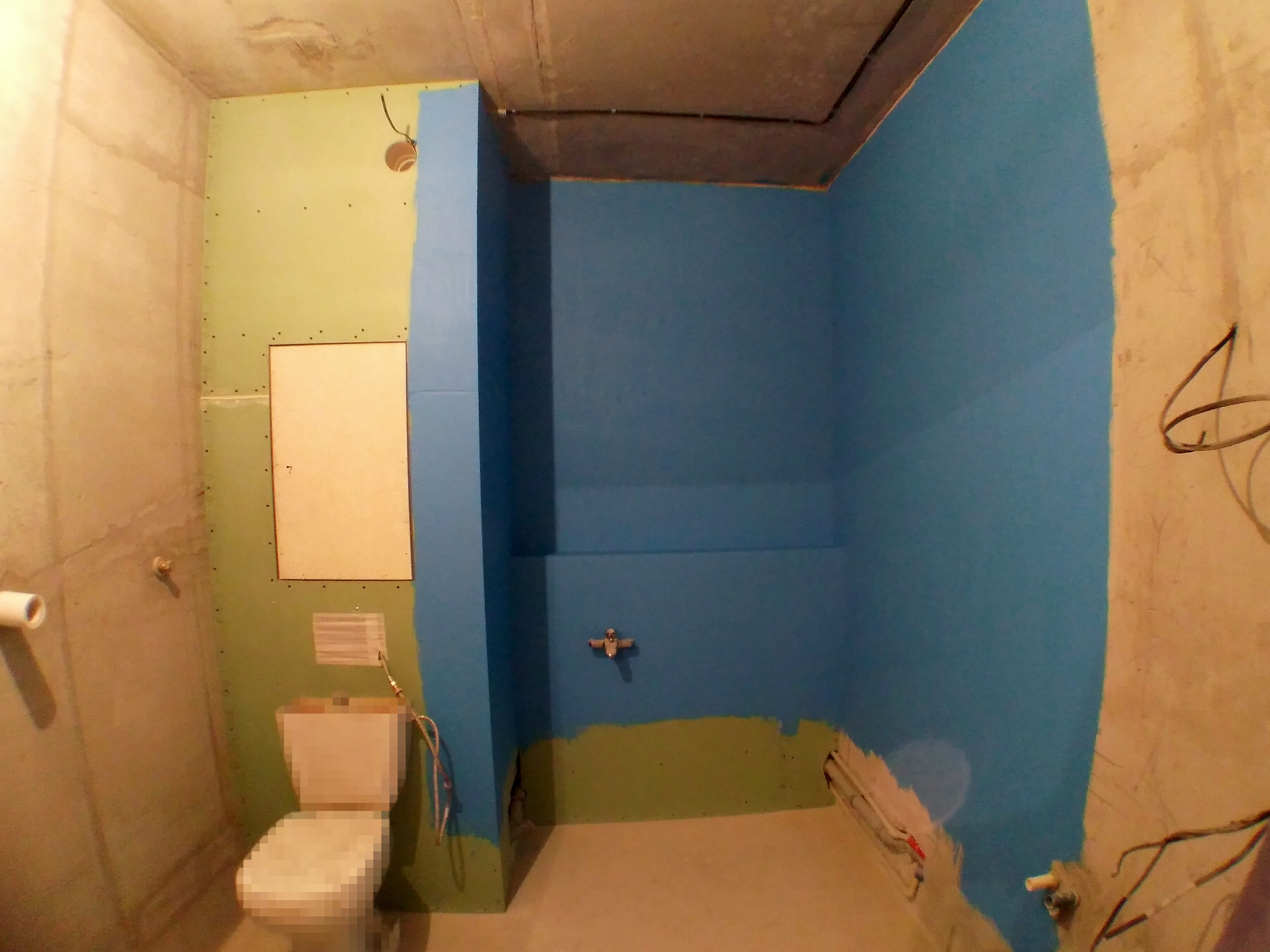

Некоторые детали ремонта: стояки и подводку воды к смесителю ванны закрыл коробом и сделал хорошую гидроизоляцию мокрых зон:

Гидроизоляция коробов из гипсокартона и штукатуренных ротбандом стен.

На полу тоже гидроизоляция:

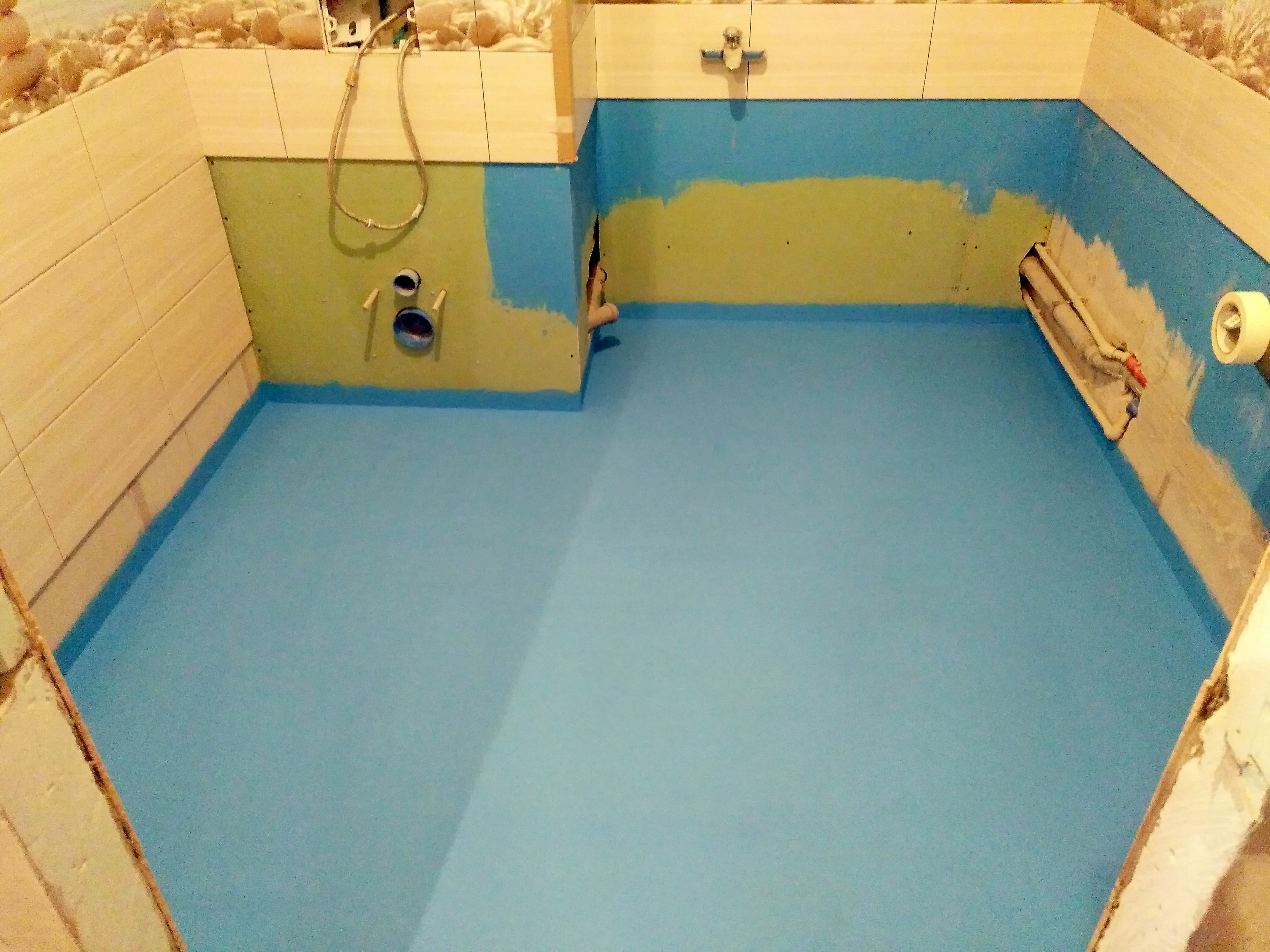

Обмазочная гидроизоляция Knauf Флэхендихт пола с заходом на стены.

С экраном под ванной (подванником) пришлось повозиться – надо было повторить форму самой ванны, то есть сделать его скруглённым, и придумать, как лучше выполнить примыкание к коробу стояков:

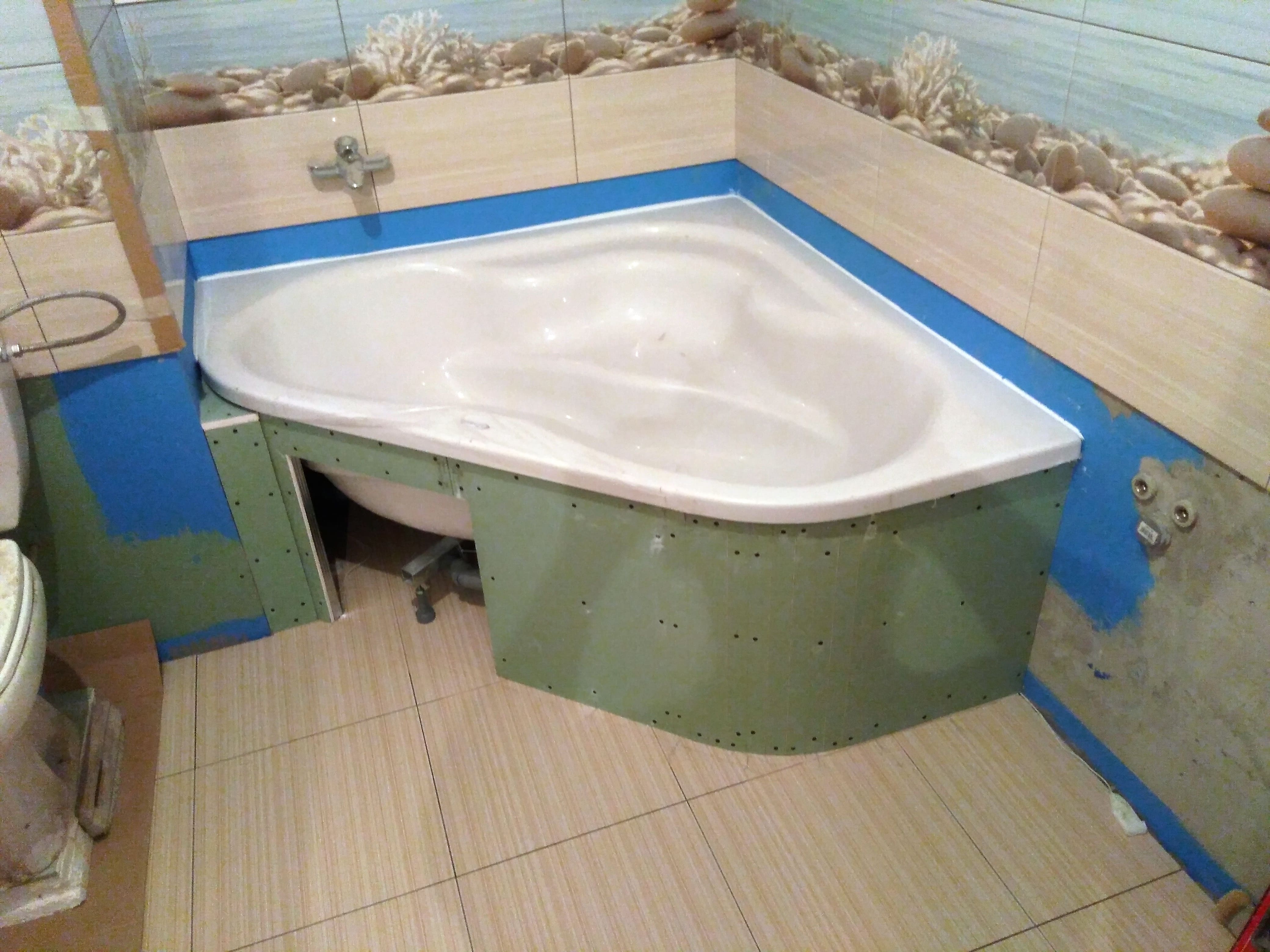

Полукруглый экран под угловой ванной из гипсокартона с проёмом под люк.

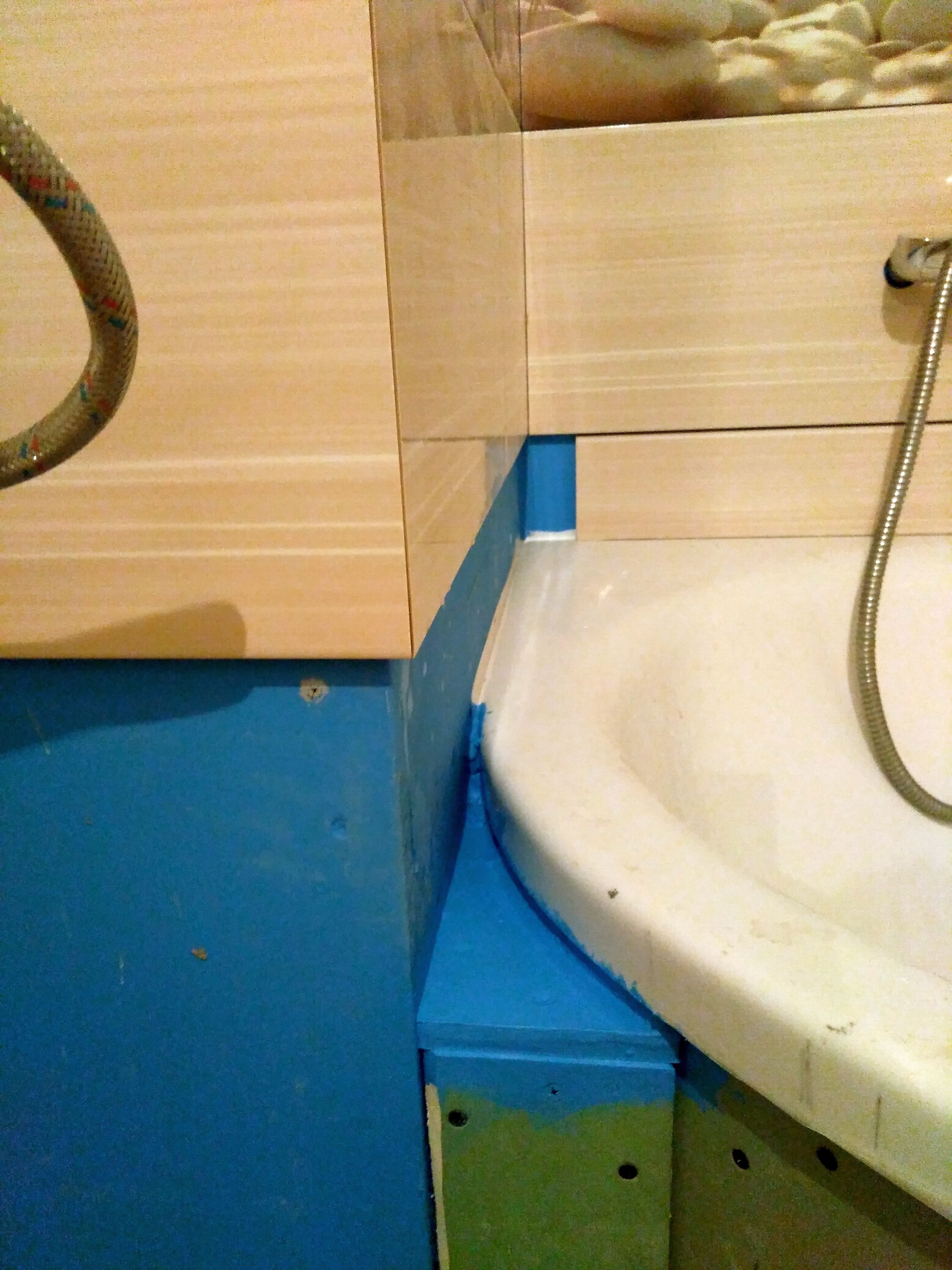

Примыкание акриловой ванны к коробу из гипсокартона с нанесённой гидроизоляцией.

Чтобы облицевать скругление экрана, резал плитку и шлифовал кромки – только так можно было повторить изгиб ванны. Рисунок сохранил:

Полукруглый экран под угловой ванной из нарезанной плитки.

Наружные углы на коробах, как правило, запиливаю под 45 градусов:

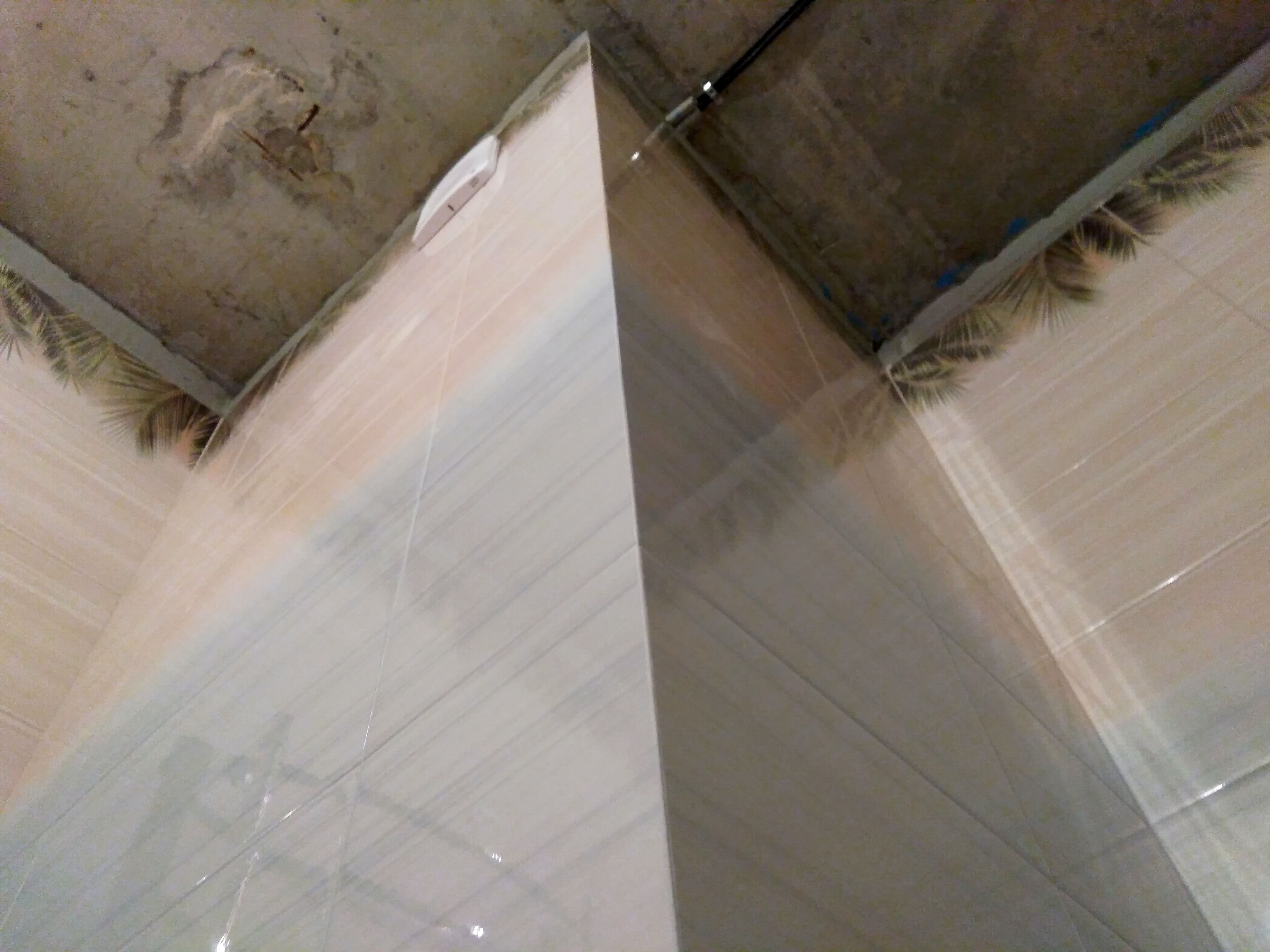

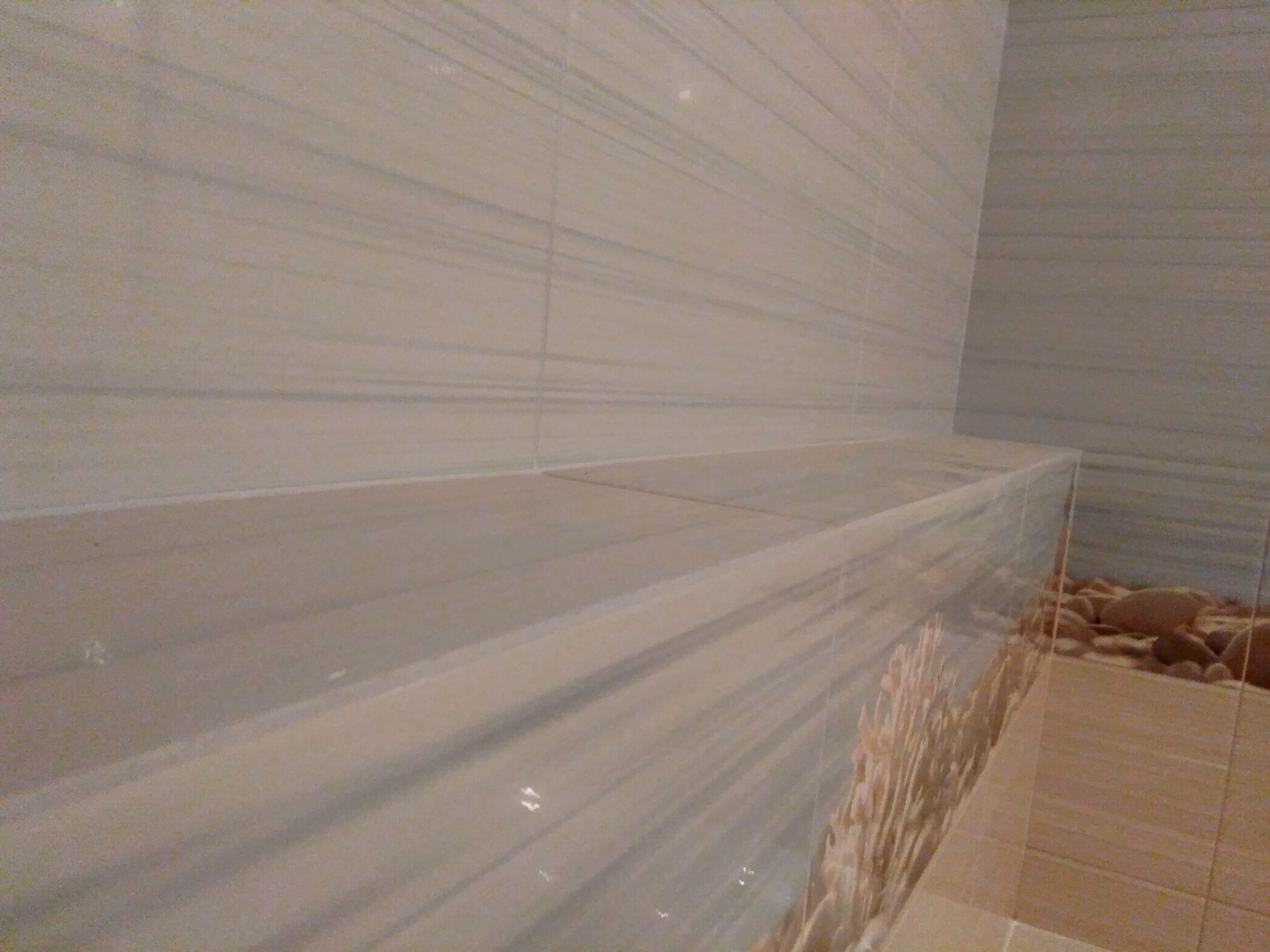

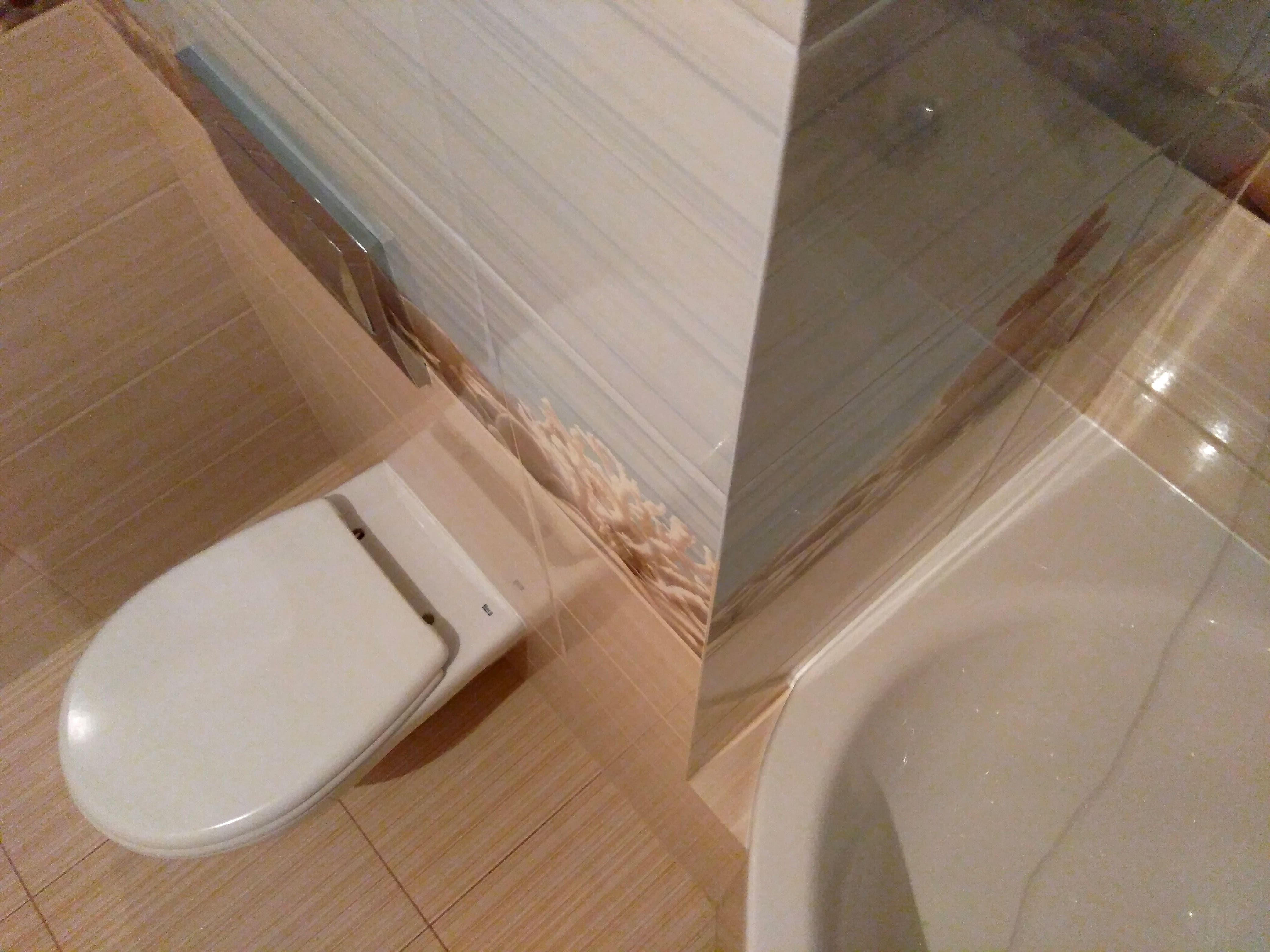

Заусованный наружный угол короба из плитки.
Запиленная под 45 градусов плитка на наружном углу короба.

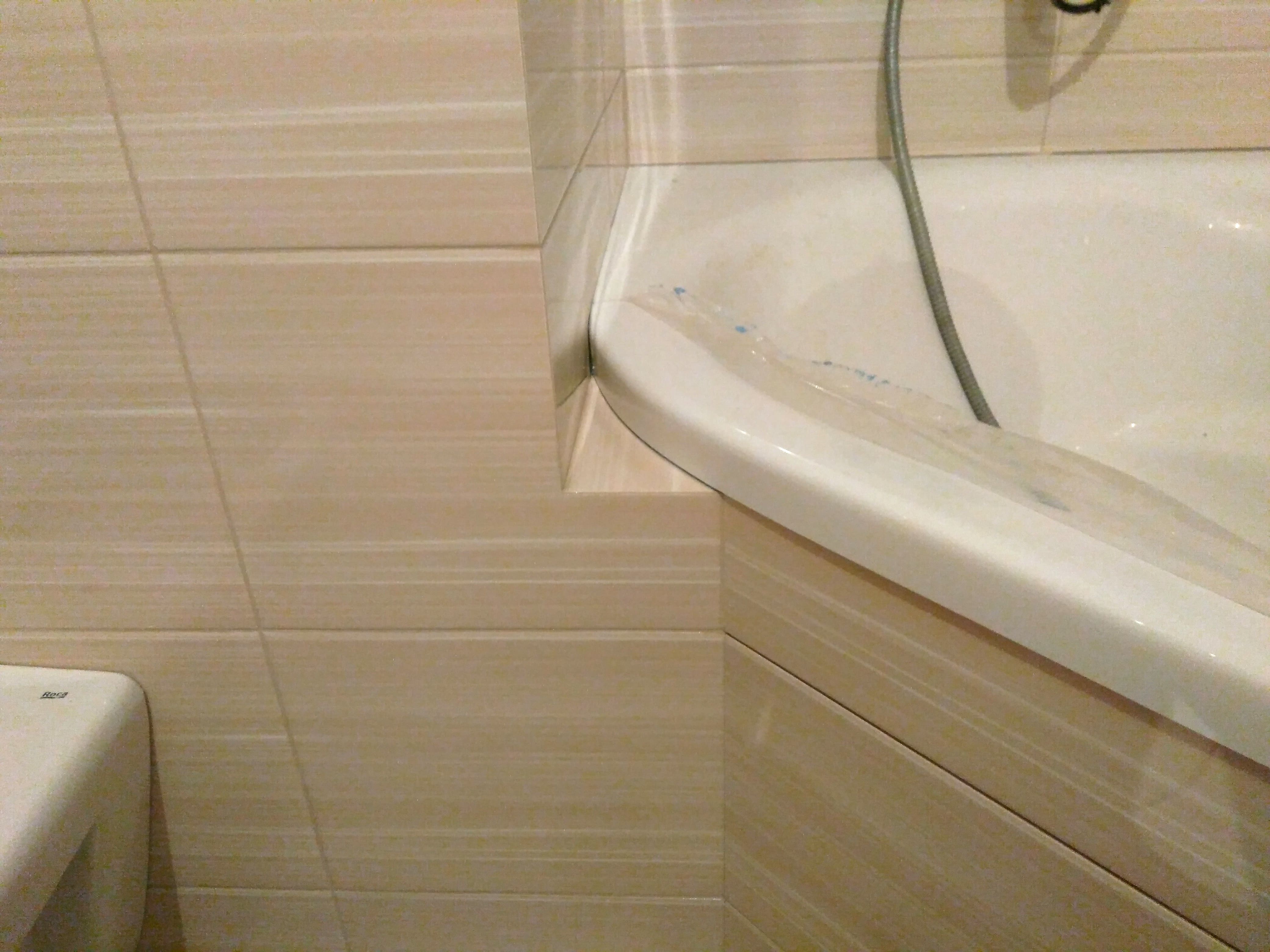

Примыкание акриловой ванны к коробу из плитки с заусованными углами.
Полка из плитки с наружным углом из плитки.

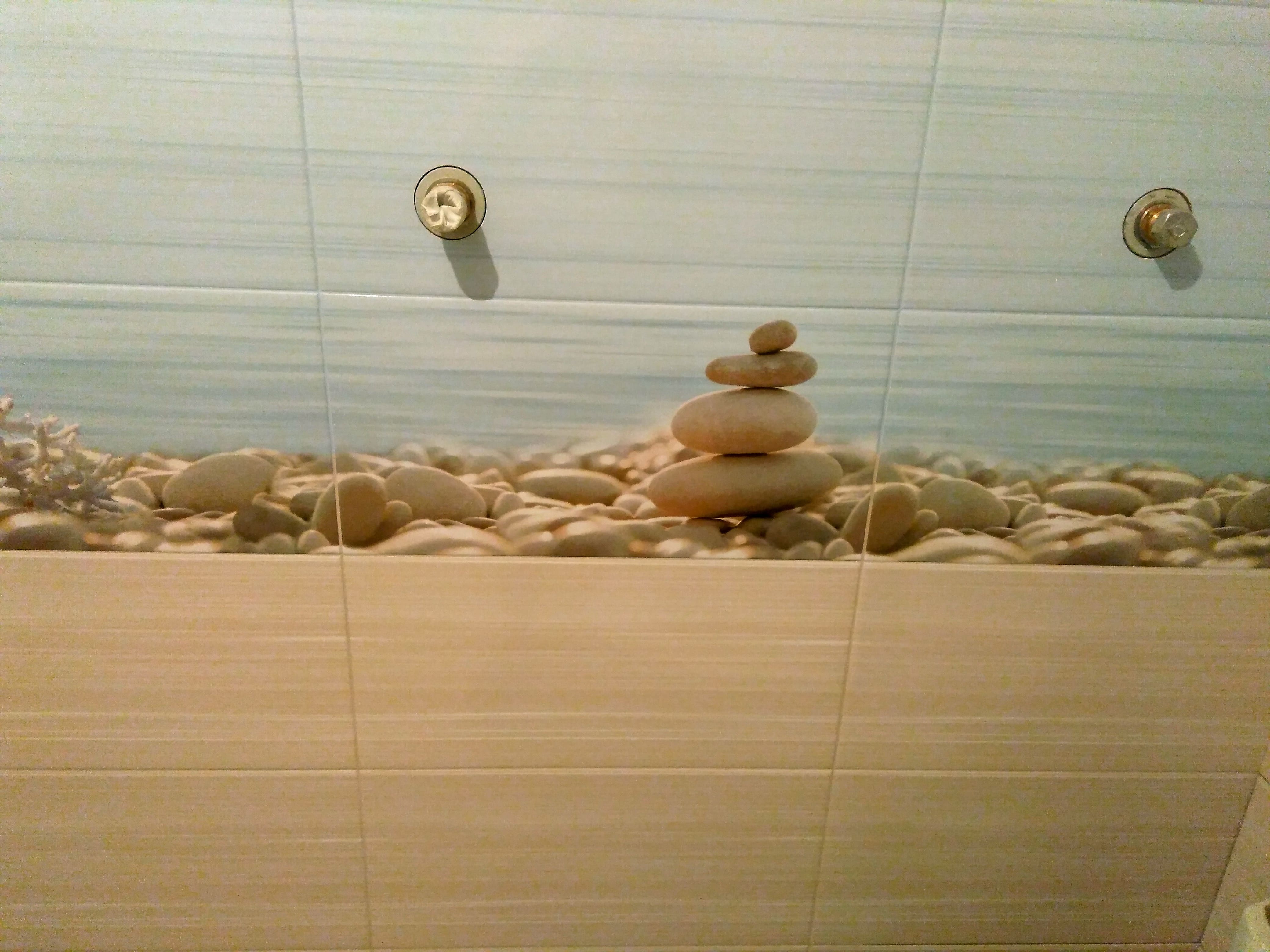

Нижняя, средняя и верхняя плитки разного цвета. Затирку сделал в тон облицовки, то есть с двумя переходами цвета по высоте. Сам переход выглядит так:

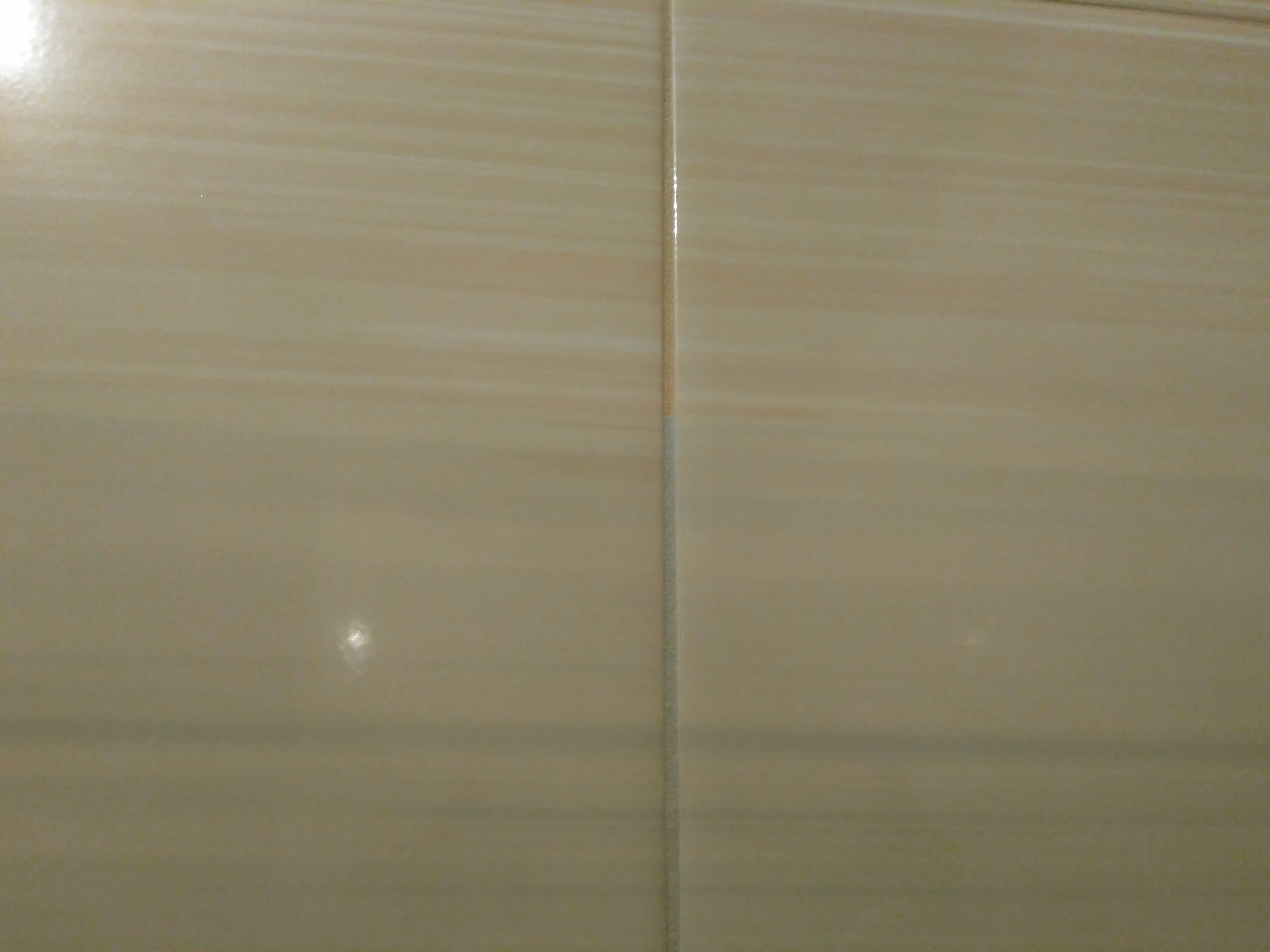

Цвет межплиточного шва меняется вместе с цветом плитки.
Два разных цвета затирки в швах плитки.
Цвет затки швов меняется как и цвет плитки.
Переход колера межплиточного шва из одного в другой.

Пол в ванной на том же уровне, что и в прихожей. Порожек устанавливаю точно под дверь:

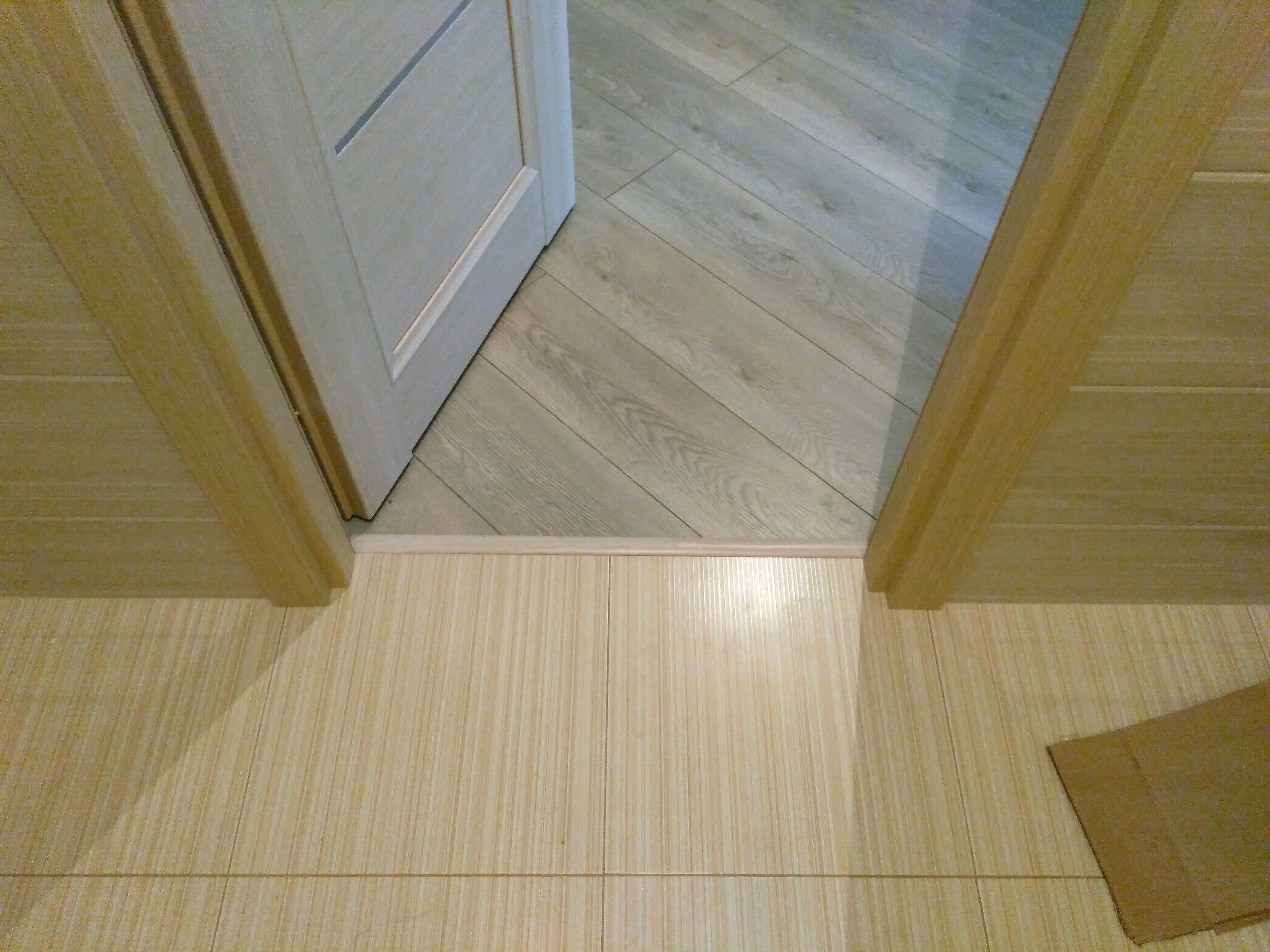

Один уровень пола без перепада по высоте в санузле и прихожей.

Для обслуживания узла ввода в коробе стояков установлен люк под плитку Практика ЕвроФормат:

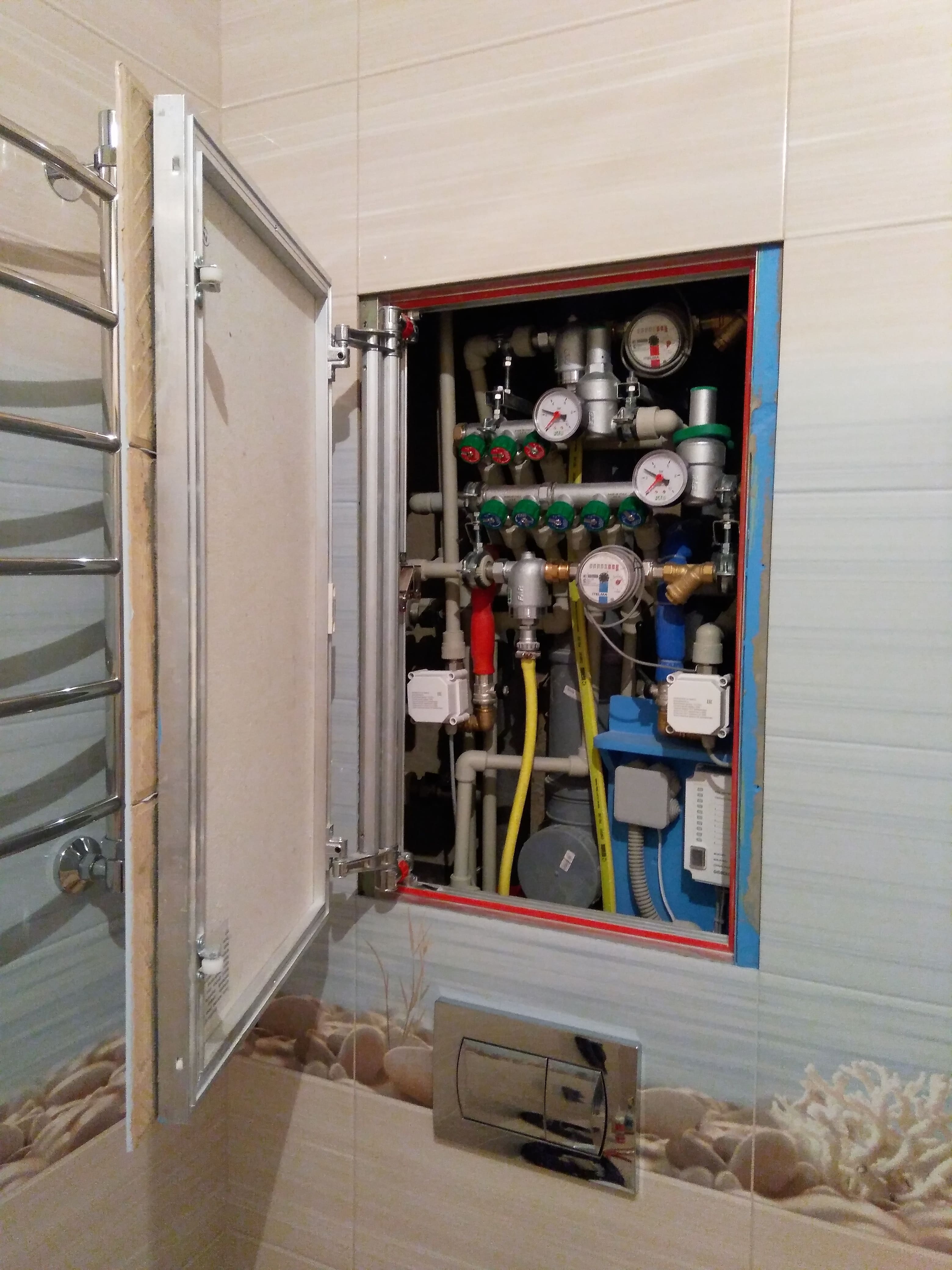

Открытый люк Практика ЕвроФормат и узел водоподготовки.
Полуприкрытый люк Практика ЕвроФормат.

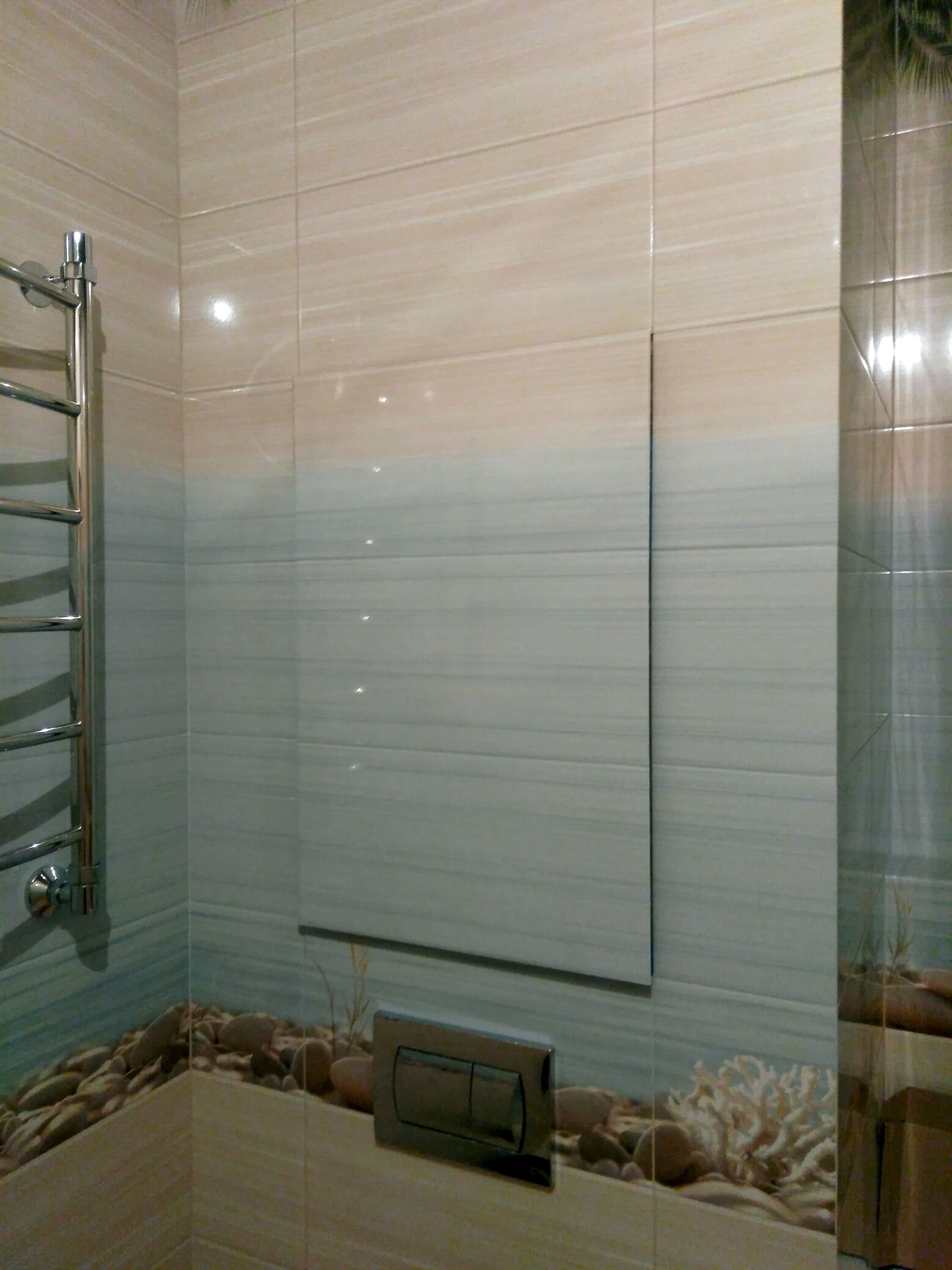

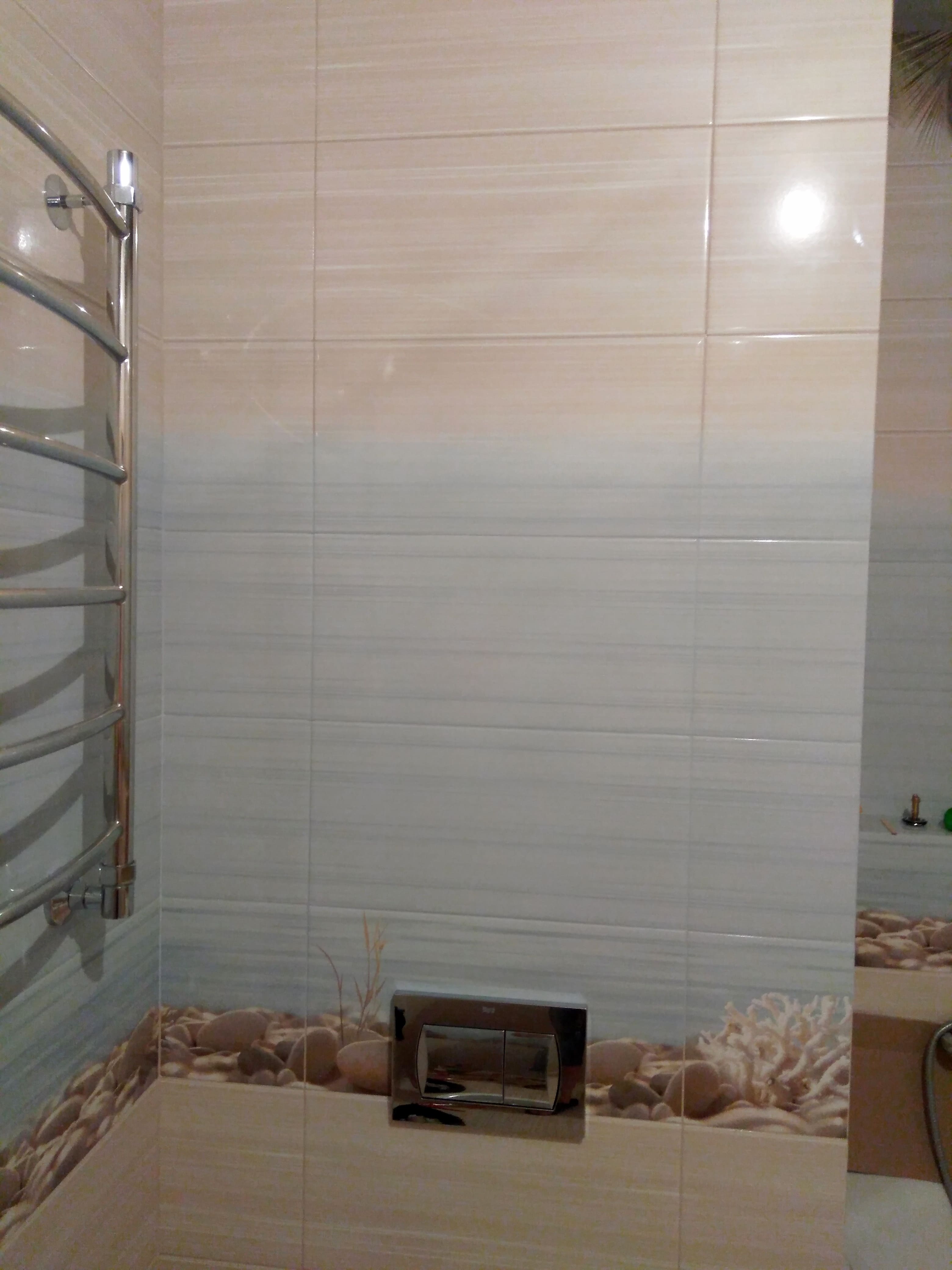

Закрытый люк с заделанными силиконом швами.

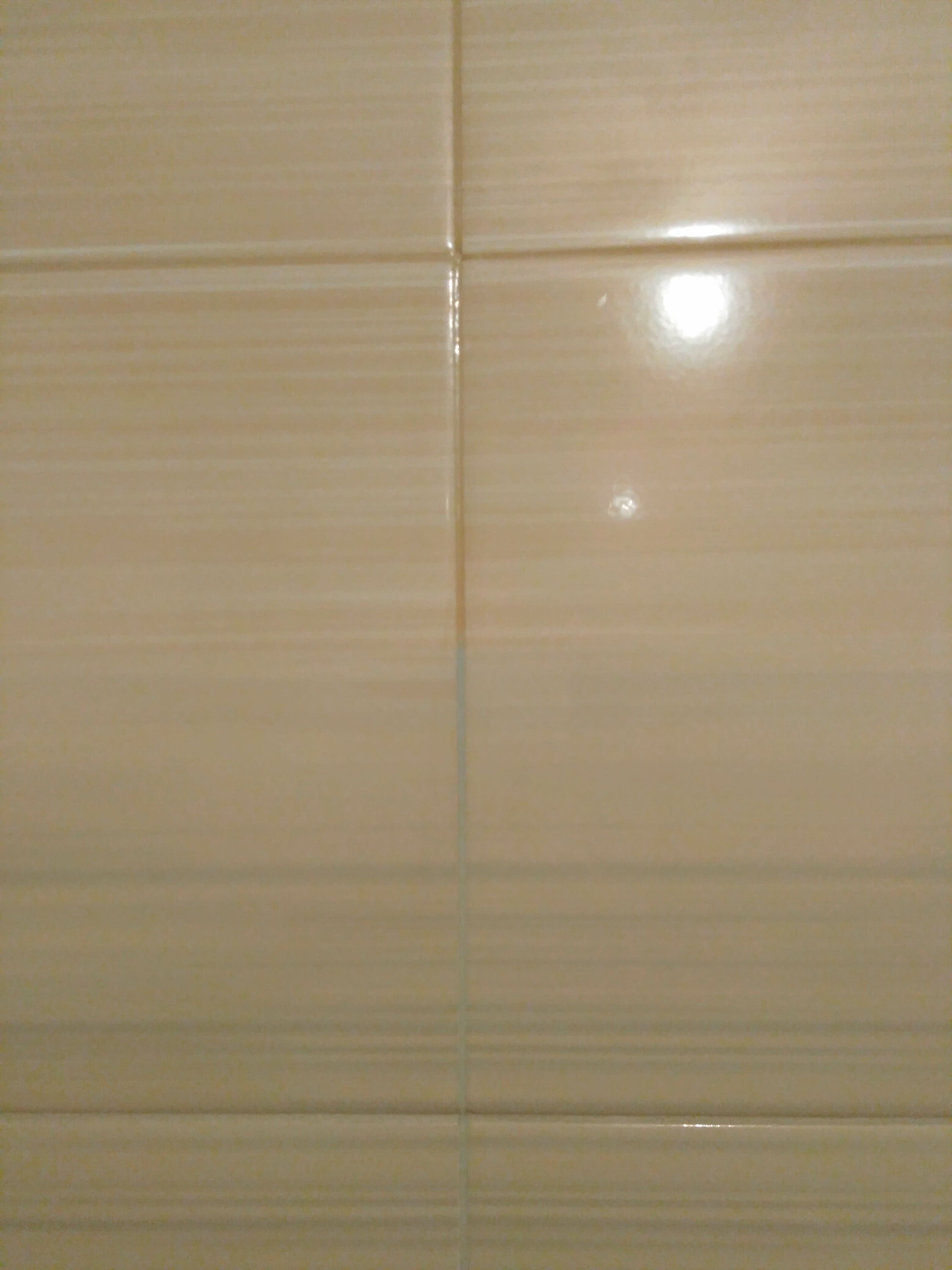

Швы по периметру дверцы положено заделывать силиконом. Они тоже сделаны с переходом цвета. Герметик использовался Mapesil AС:

Герметик Mapesil AС двух цветов в швах люка.

Для доступа к обвязке ванны установил съёмный пластиковый люк под плитку ЛСиС:

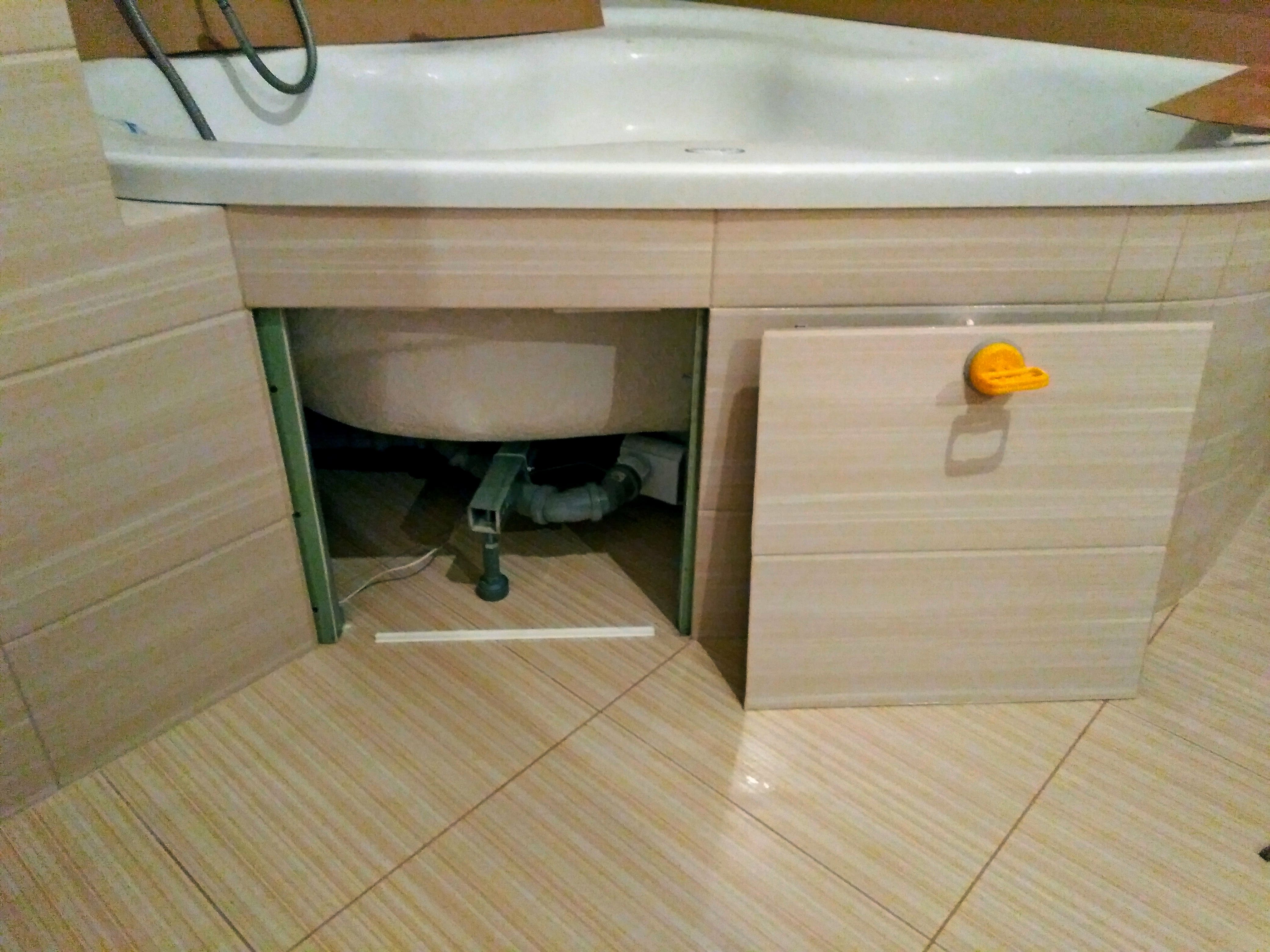

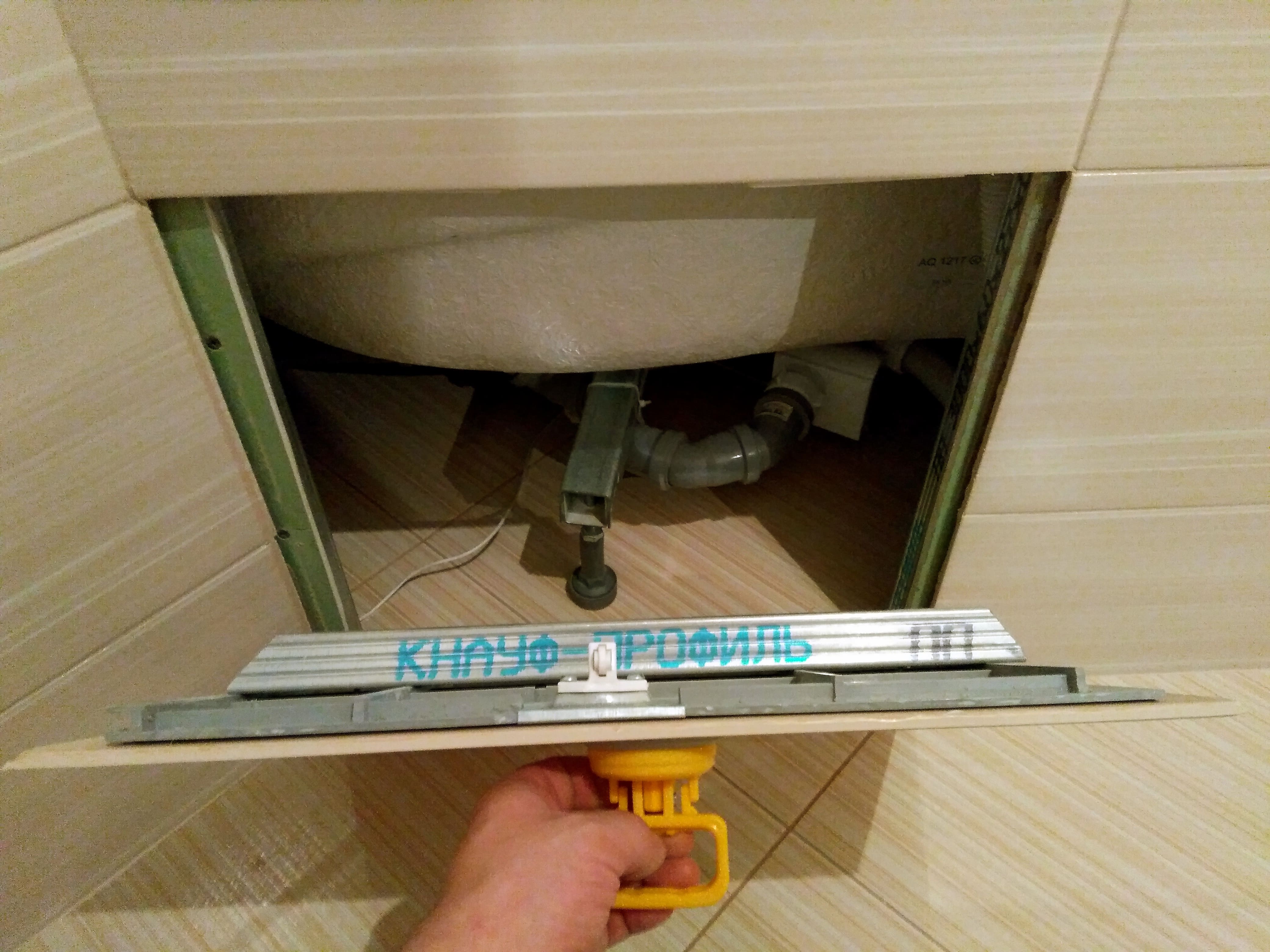

Снятый пластиковый люк под плитку ЛСиС.
Открытый пластиковый люк под плитку в экране ванны.

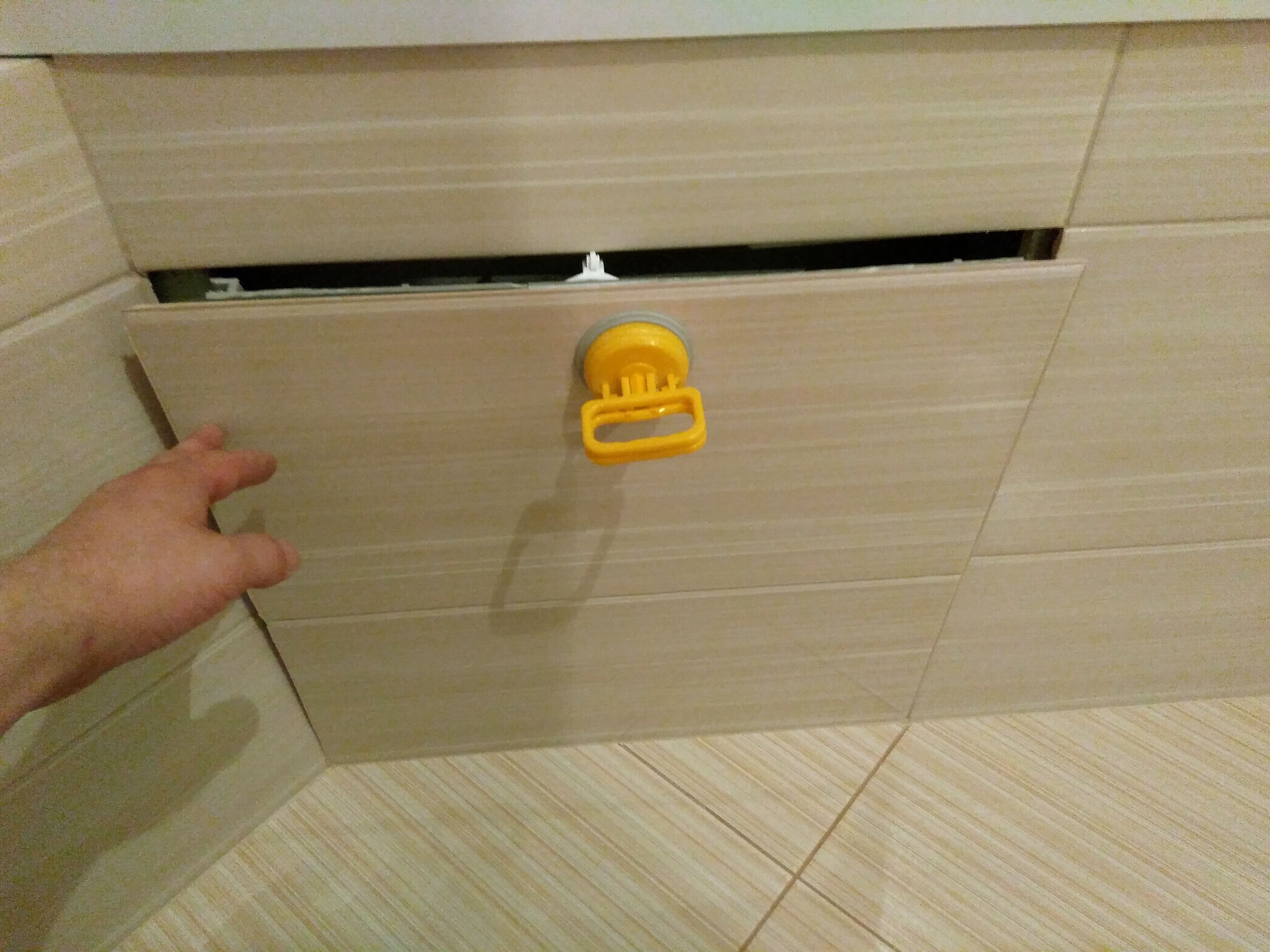

Полуоткрытый люк ЛСиС под плитку в экране ванны.

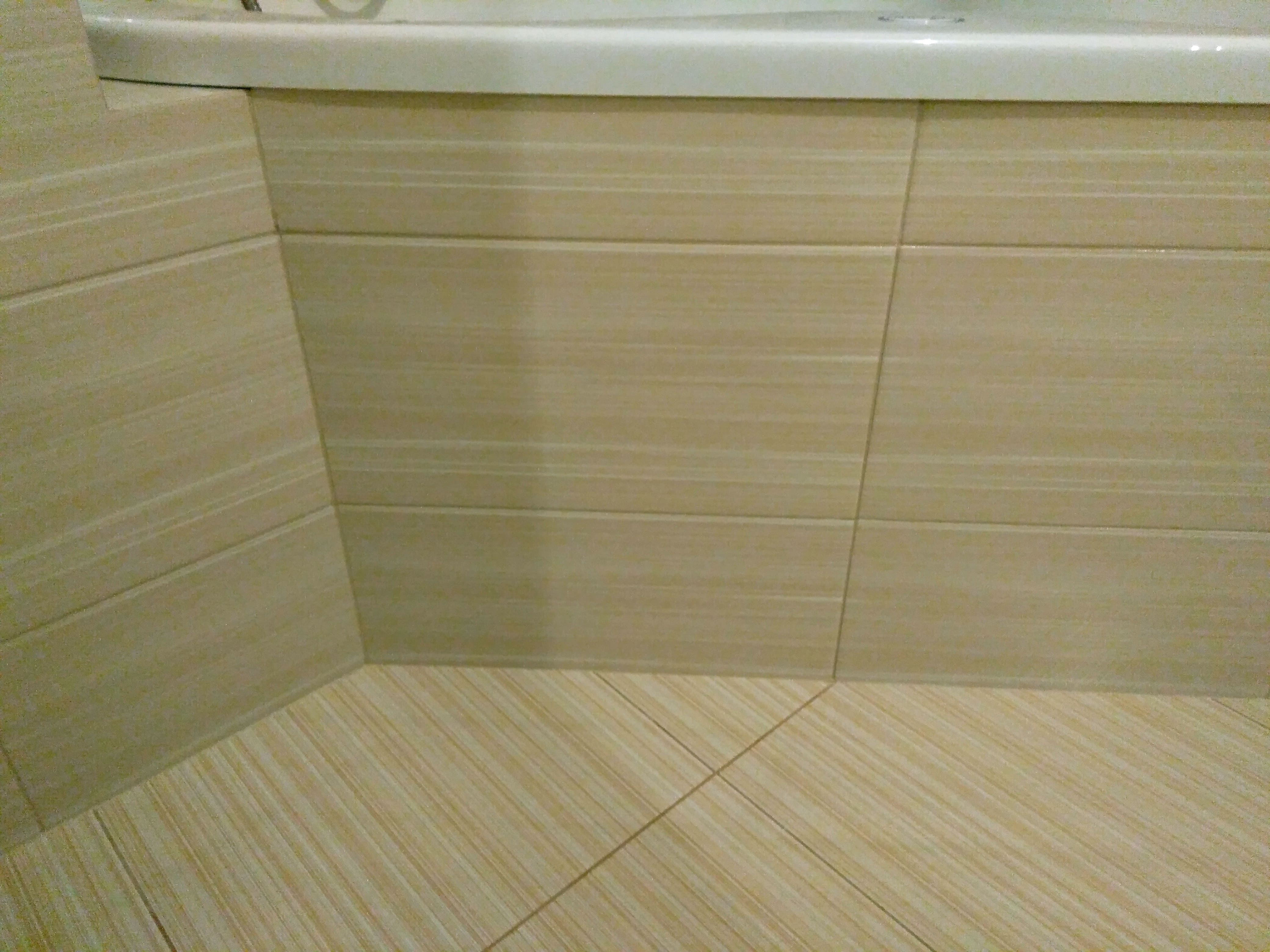

Люк-невидимка ЛСиС с заделанными швами.

Угол между ванной и плиткой тоже заделываю силиконом Mapesil, только белым (№100):

Примыкание ванны к плитке отделан силиконом.

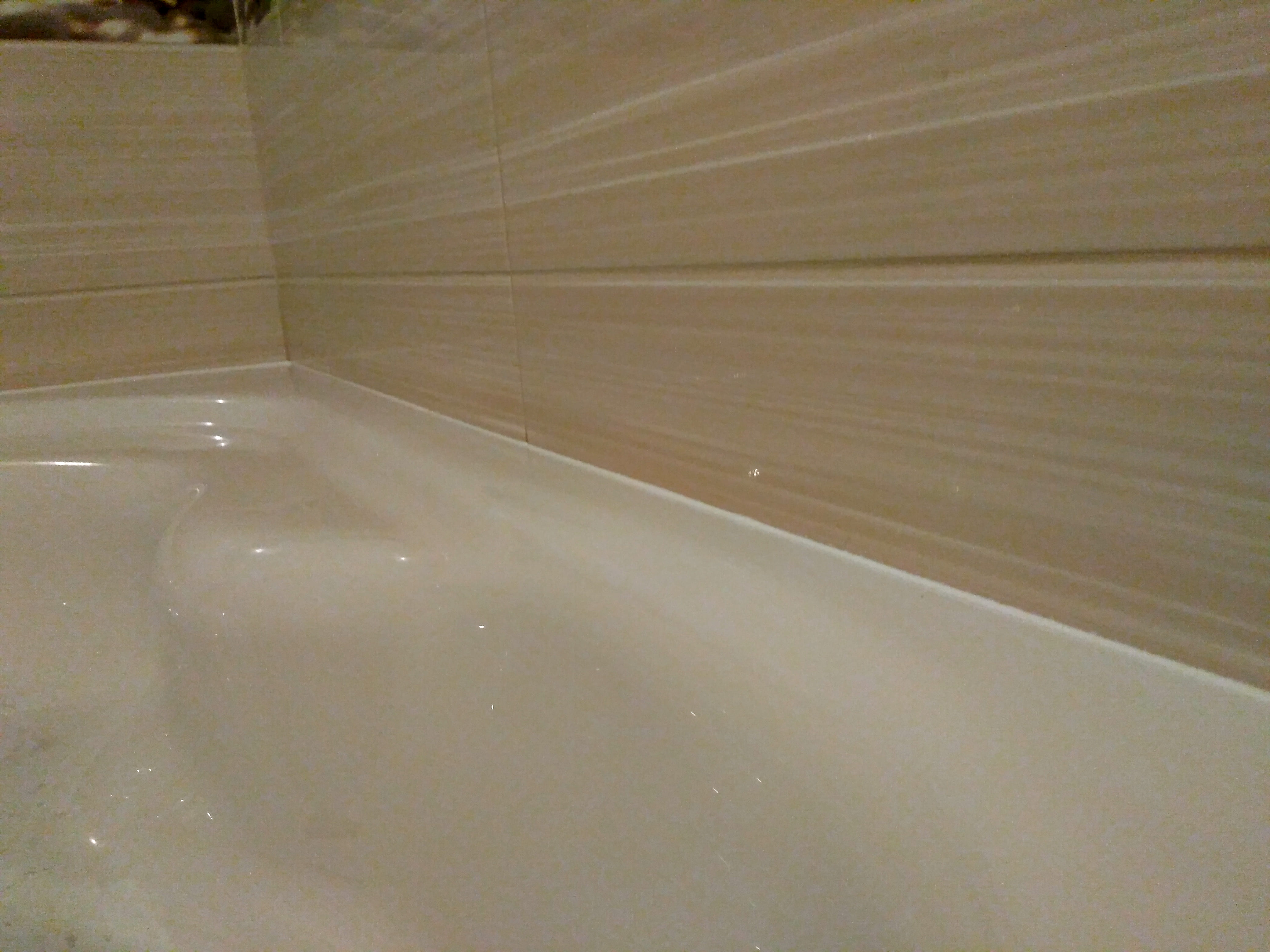

Угол между ванной и плиткой отделан силиконом.
Вокруг акриловой ванны сделано белым силиконом.

Также поступаю с раковиной:

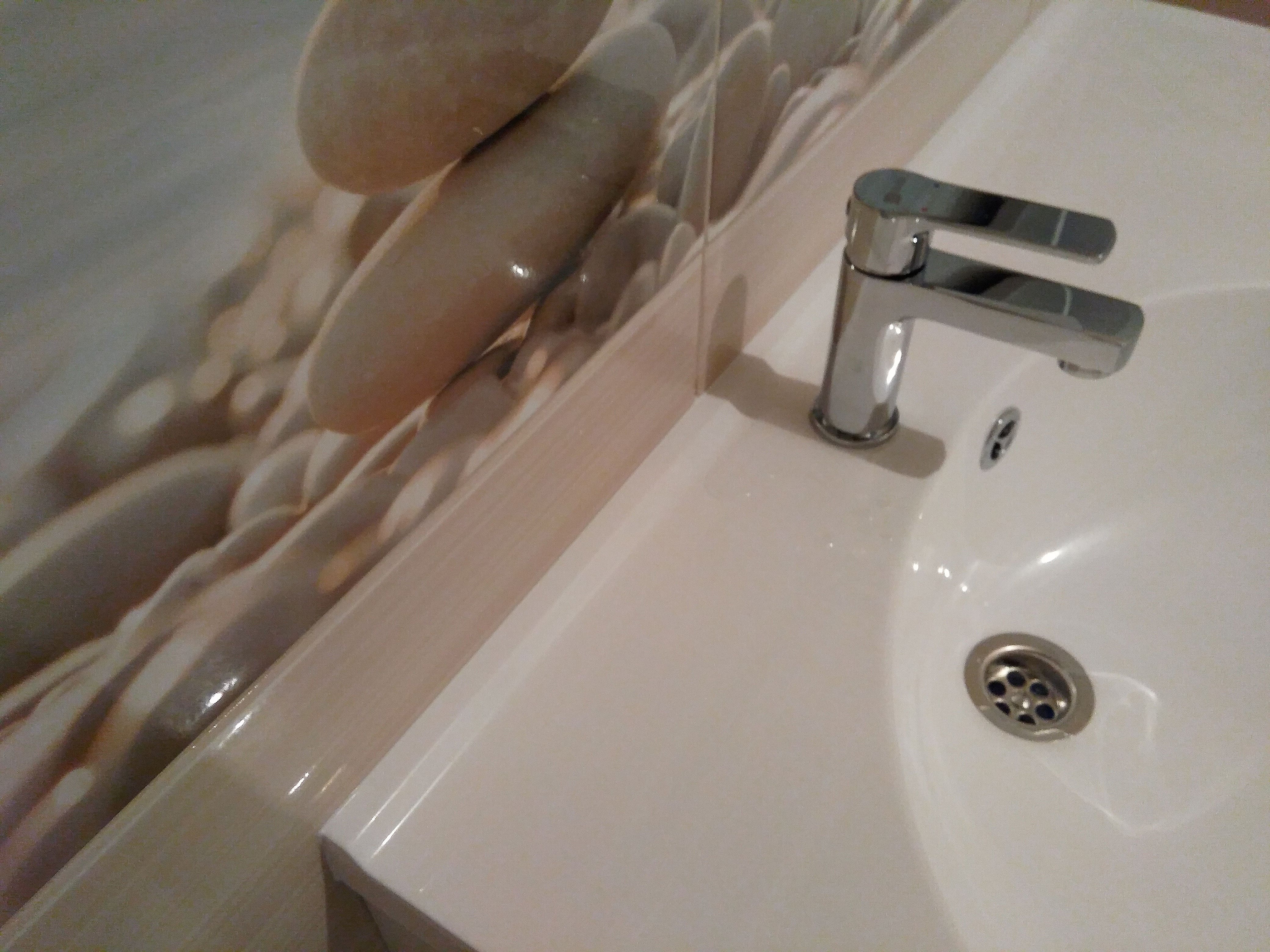

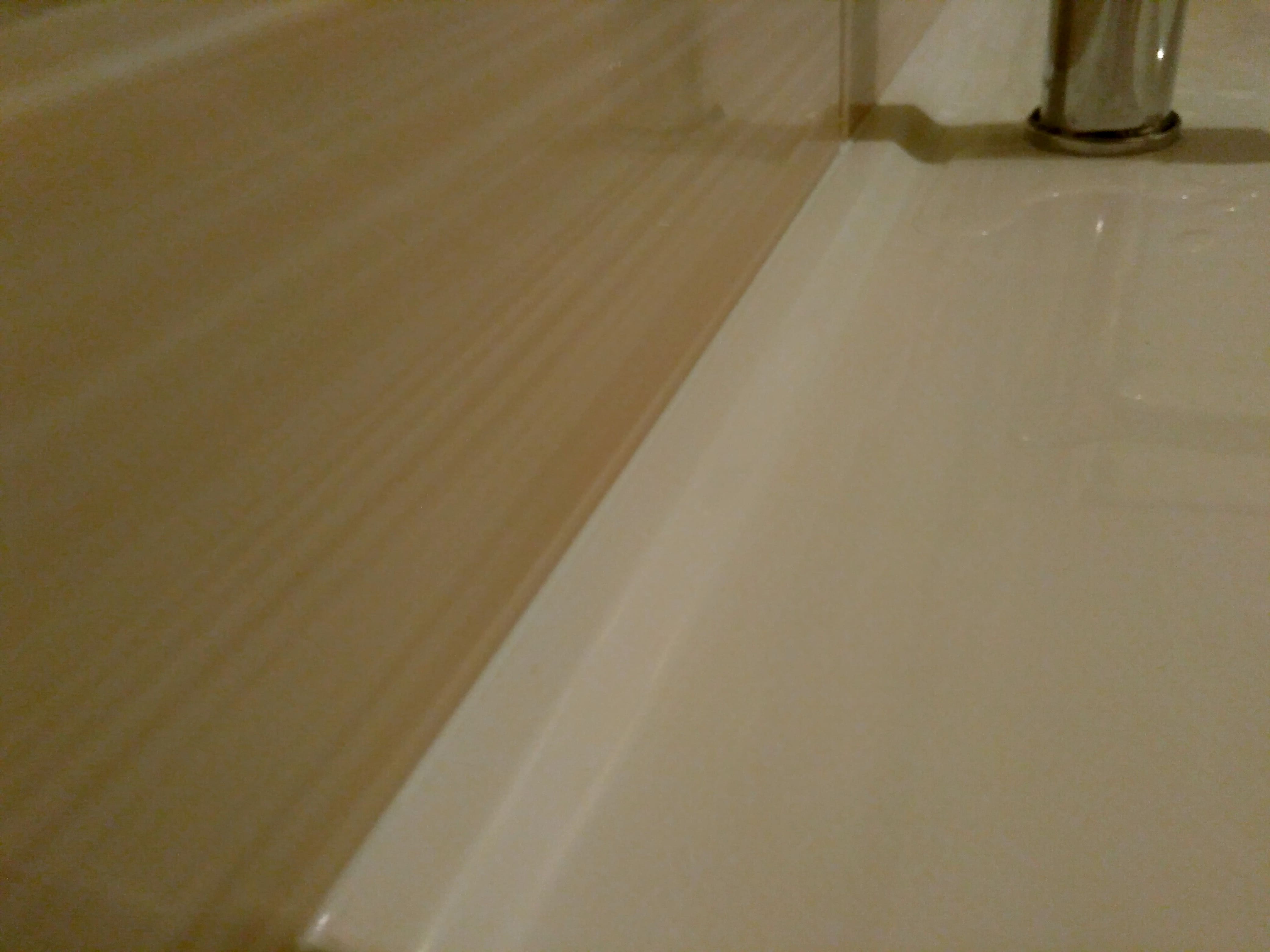

Примыкание раковины к плитке сделано белым силиконом.
Угол между раковиной и плиткой отделан белым силиконом.

И подвесным унитазом:

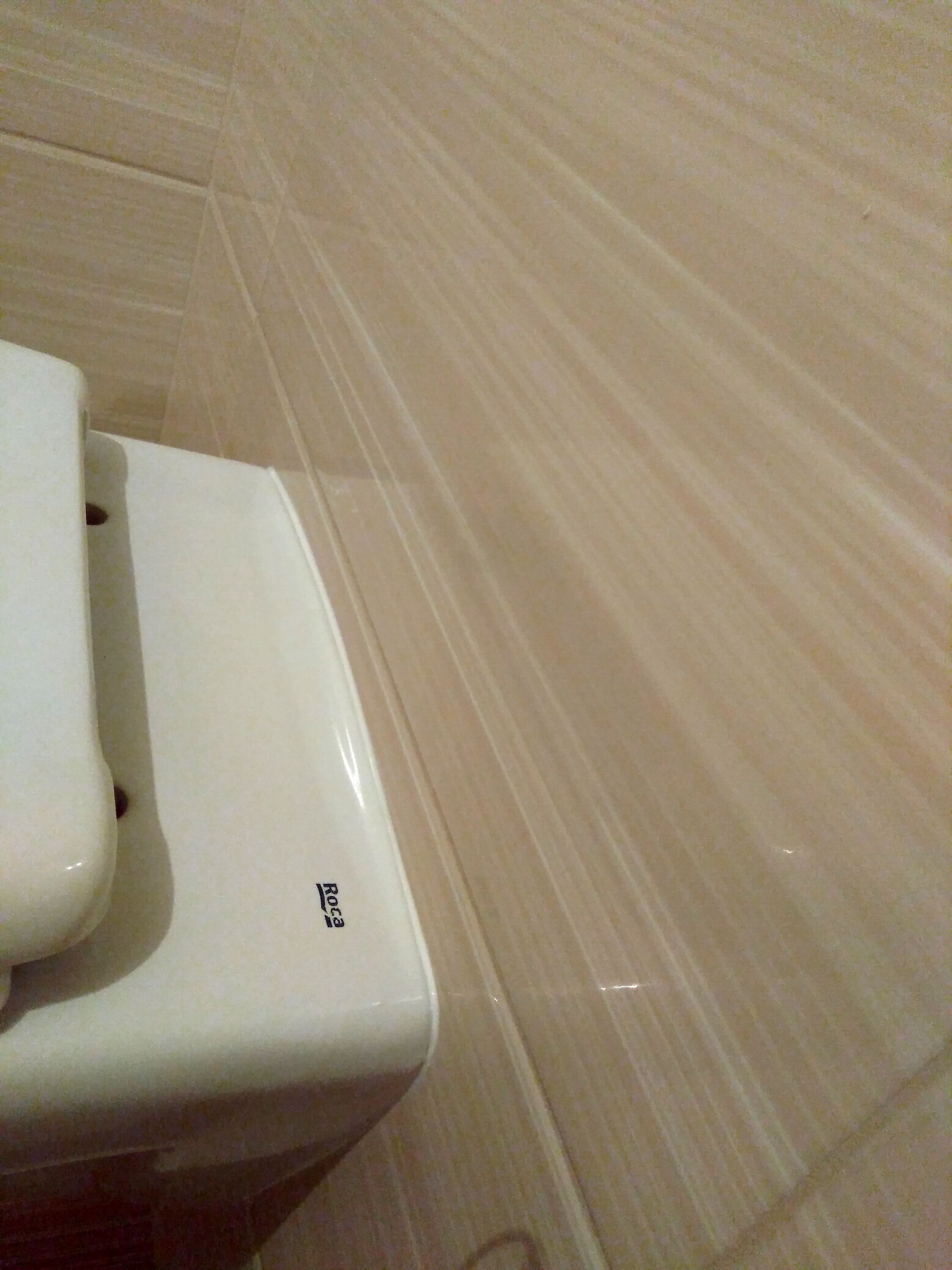

Примыкание подвесного унитаза к плитке сделано белым силиконом.

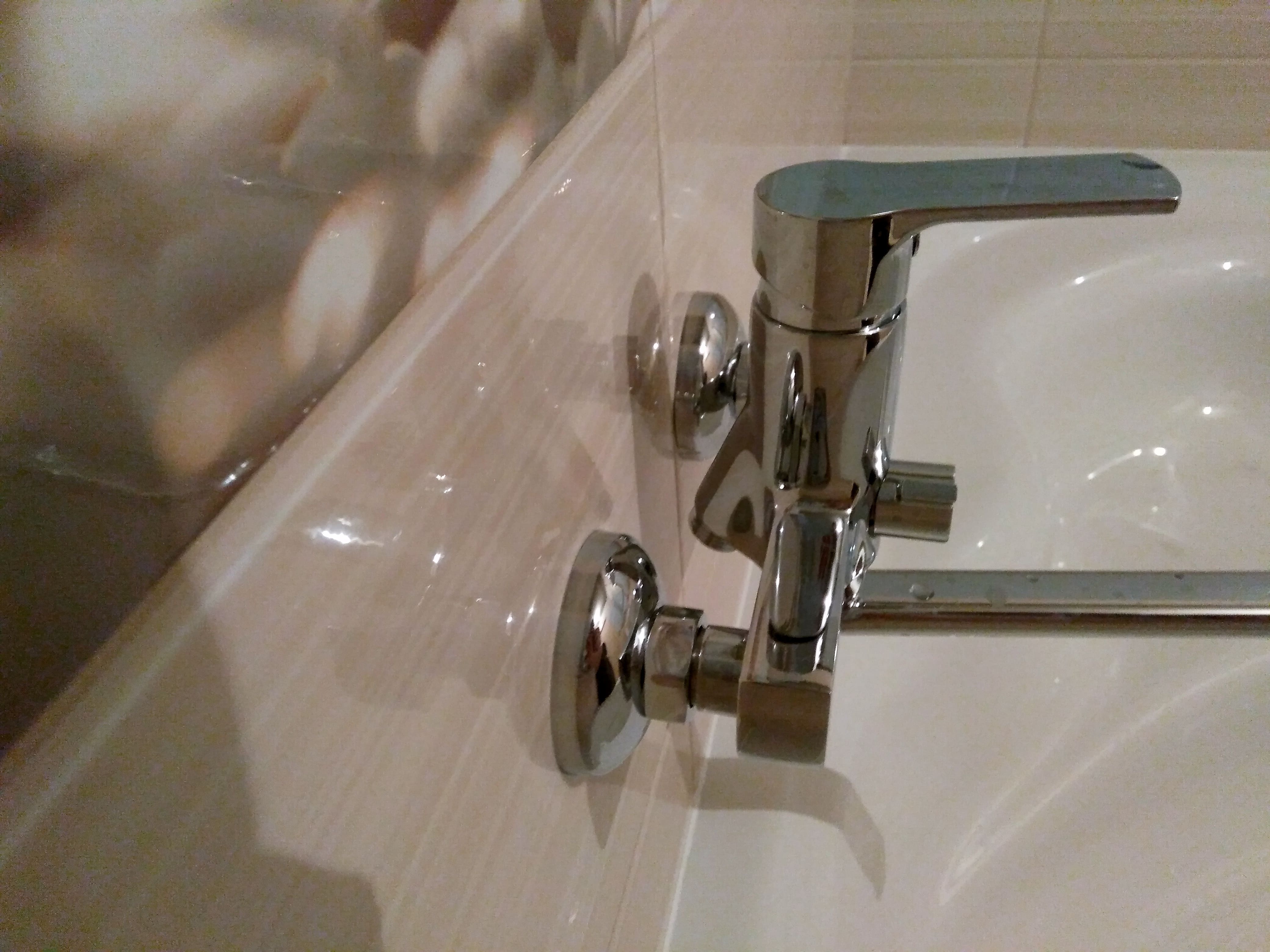

Настенный смеситель установлен на плитку без зазоров и резьбы эксцентриков не видно:

Настенный смеситель установлен на плитку без зазоров.

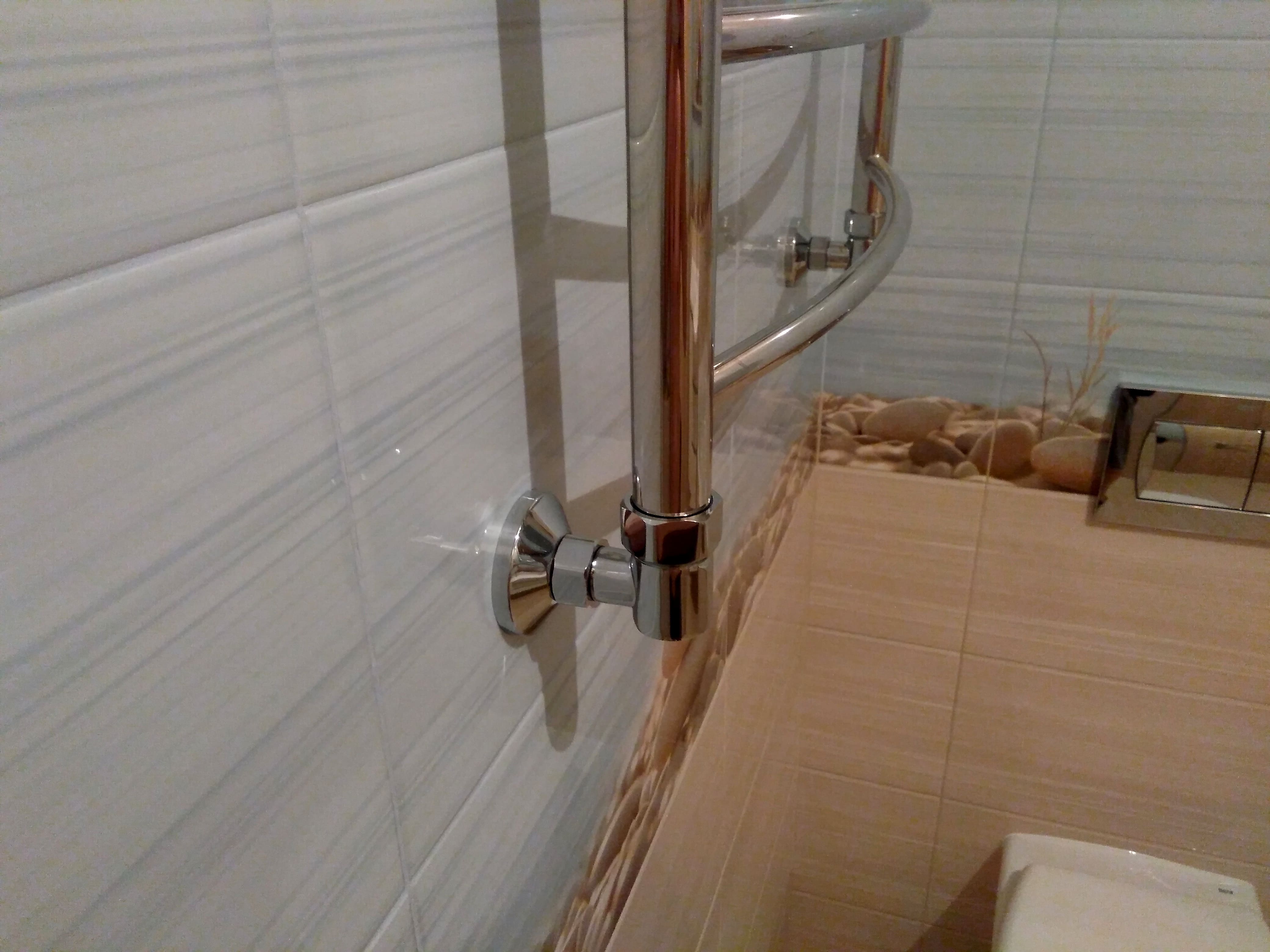

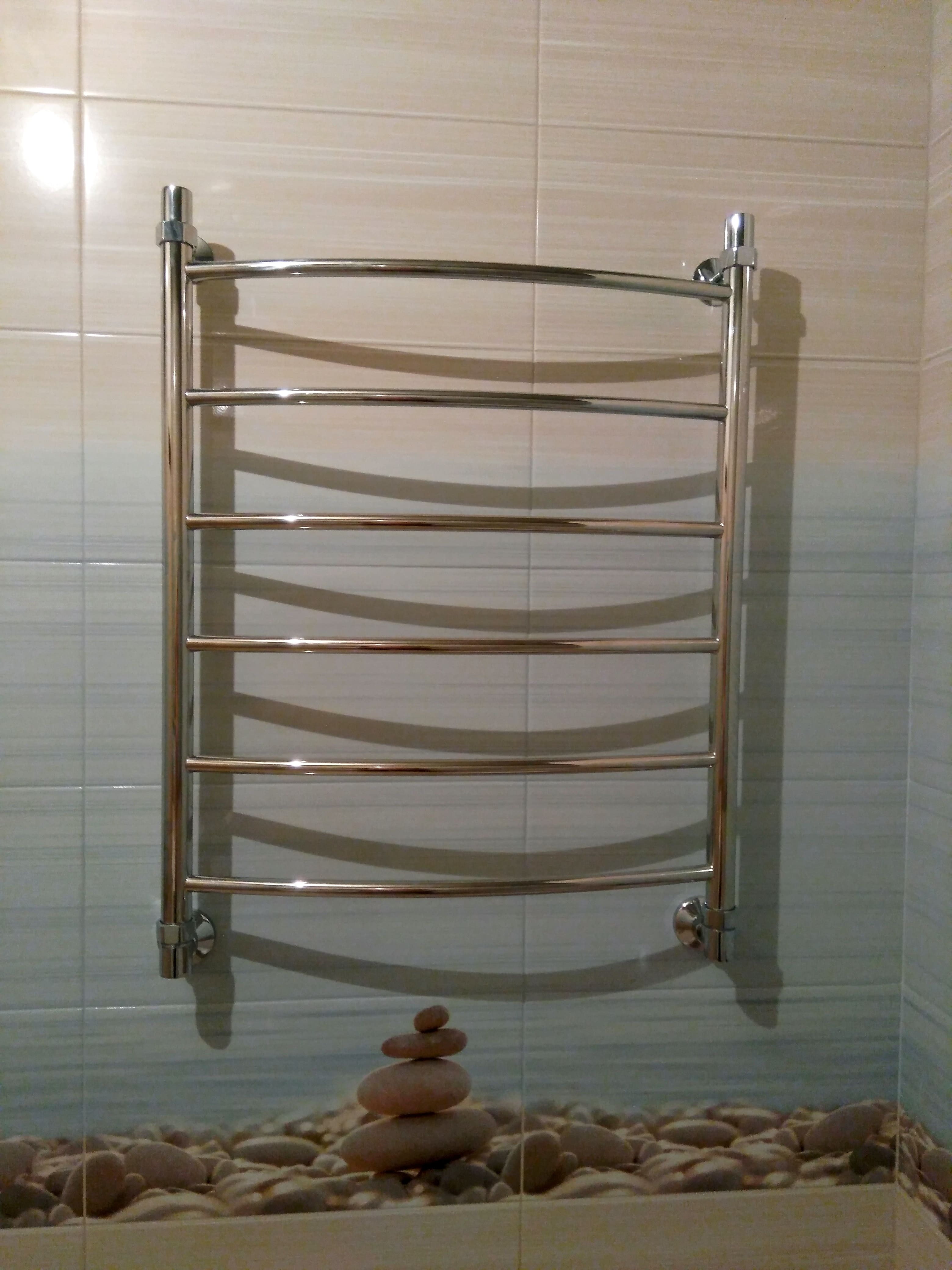

Полотенцесушитель – по тому же принципу – ни зазоров, ни резьбы:

Полотенцесушитель установлен на плитку.
vodyanoj-polotencesushitel.

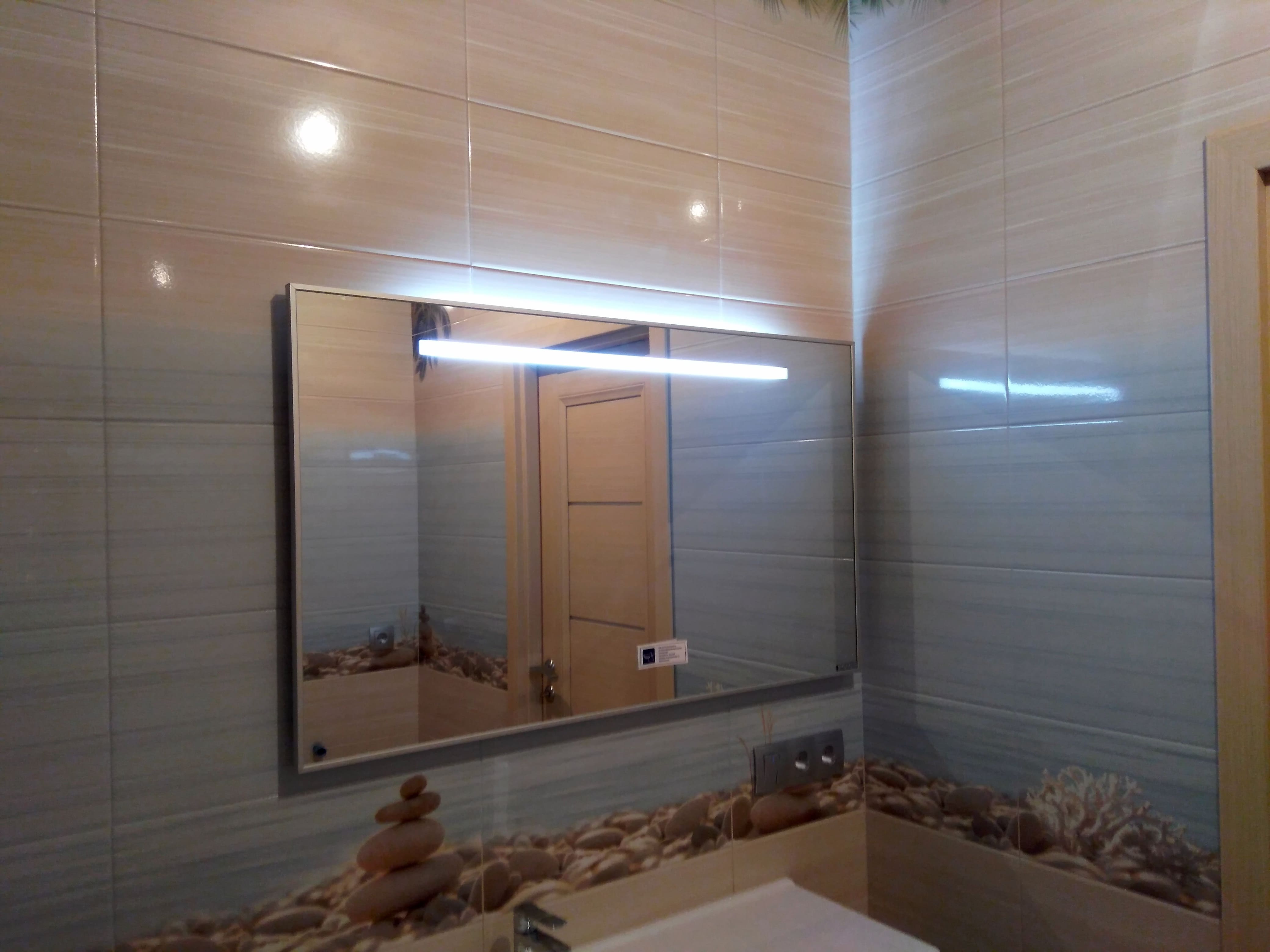

Широкое зеркало со встроенной подсветкой заняло своё место:

Зеркало с включенной встроенной подсветкой.

Дверь:

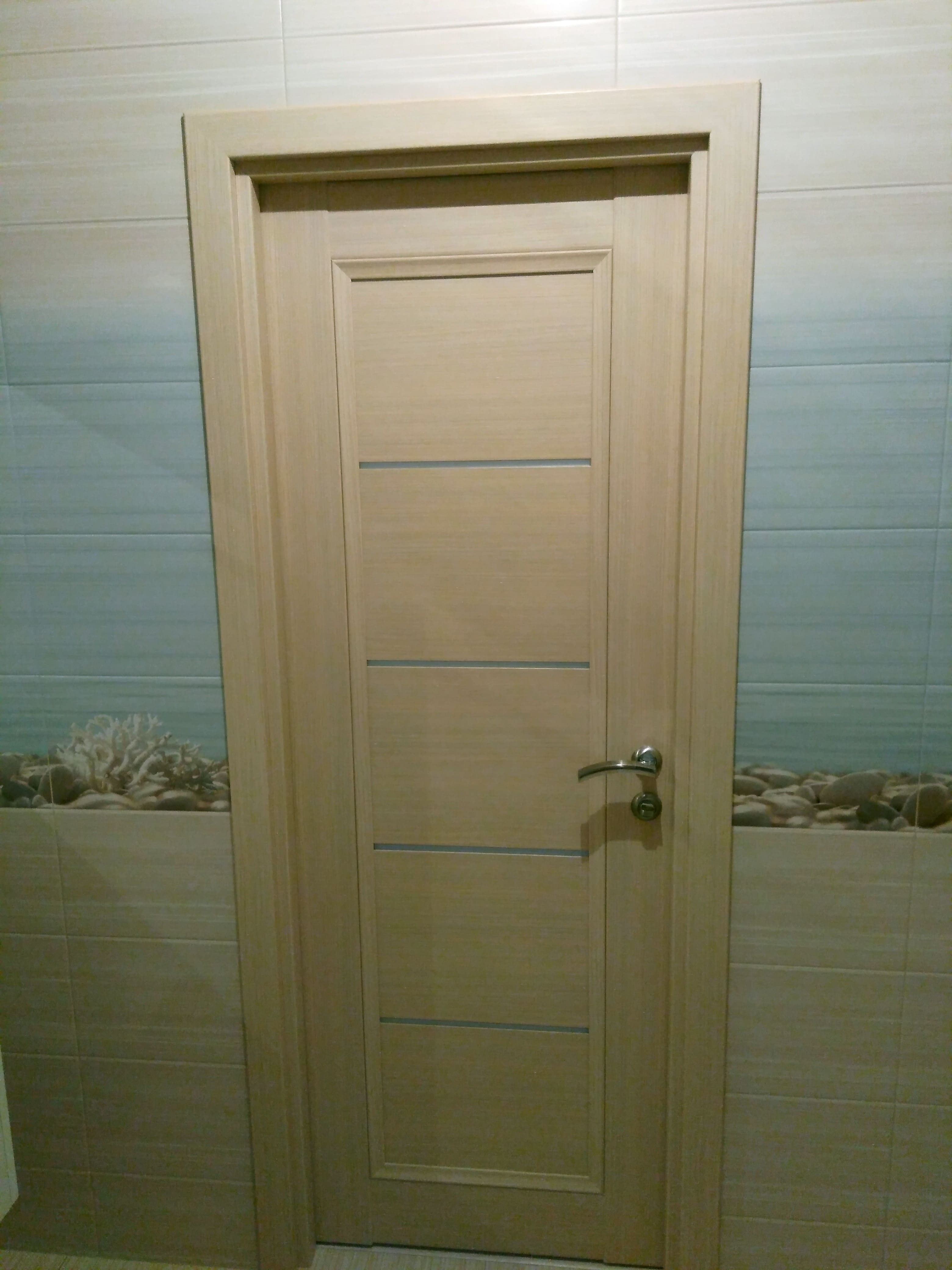

Межкомнатная дверь в санузел установлена с наличником.

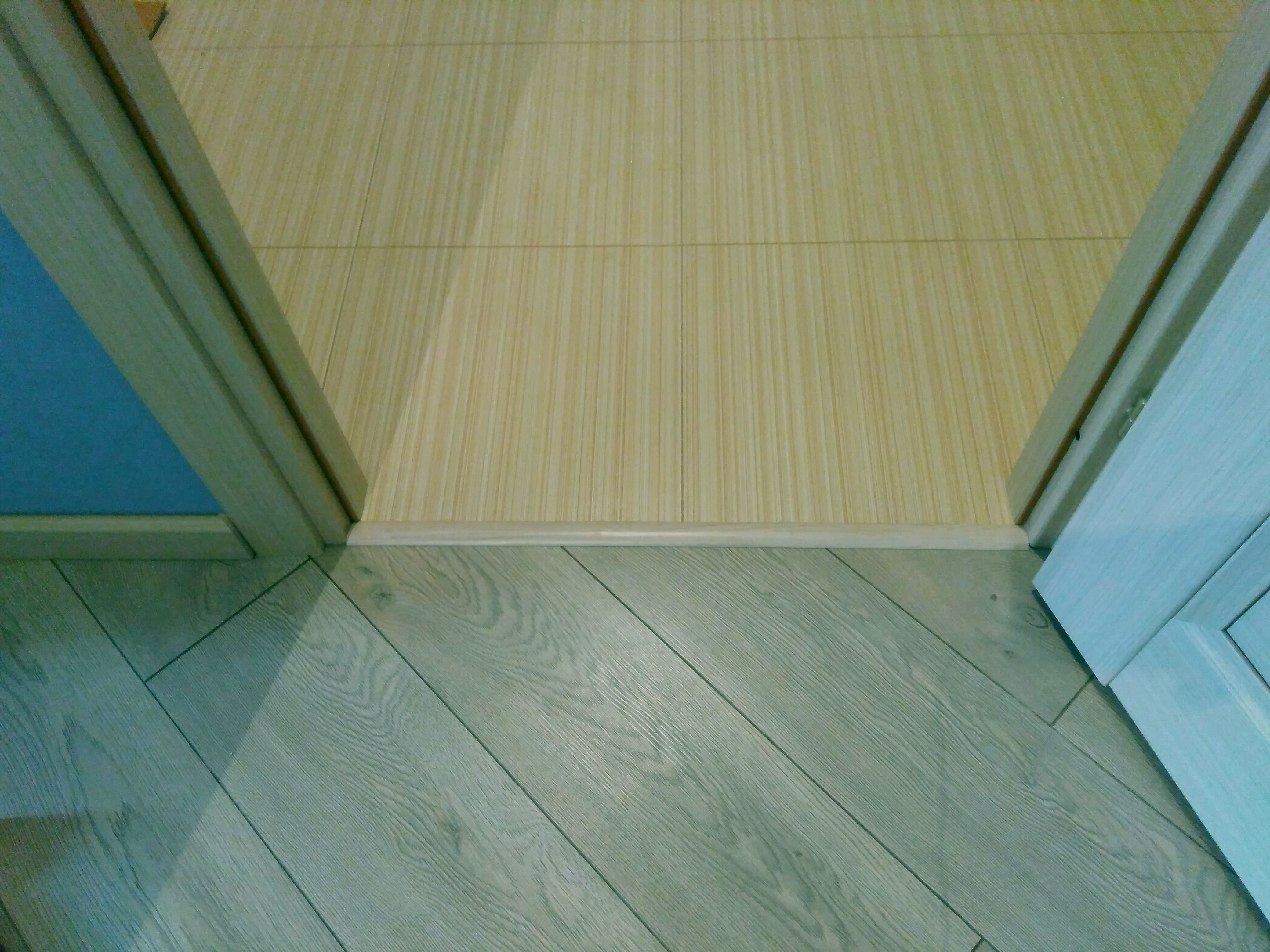

Одноуровневый порожек установлен в дверном проёме в ванную.

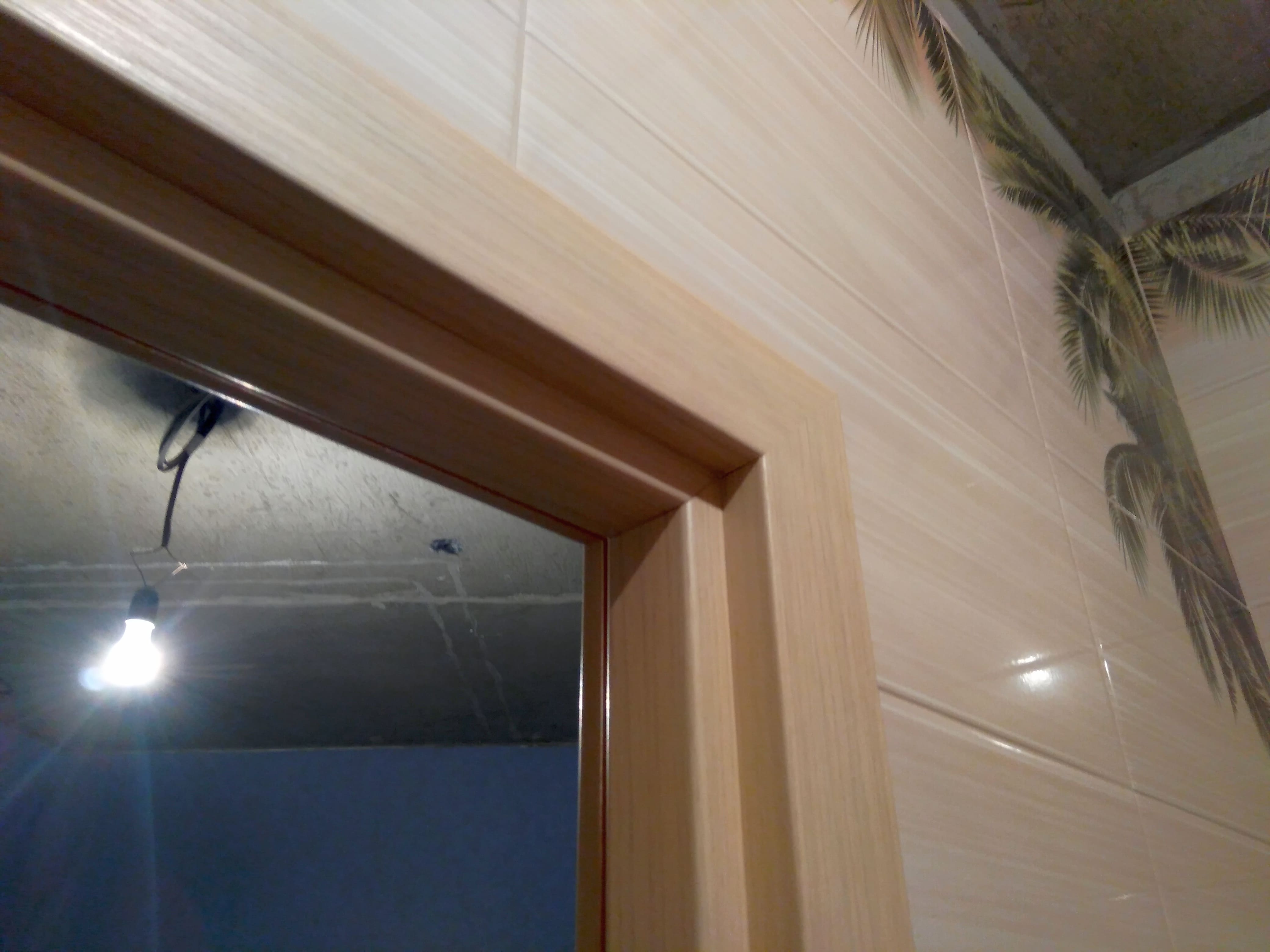

Собранная и установленная дверная коробка в ванную комнату.

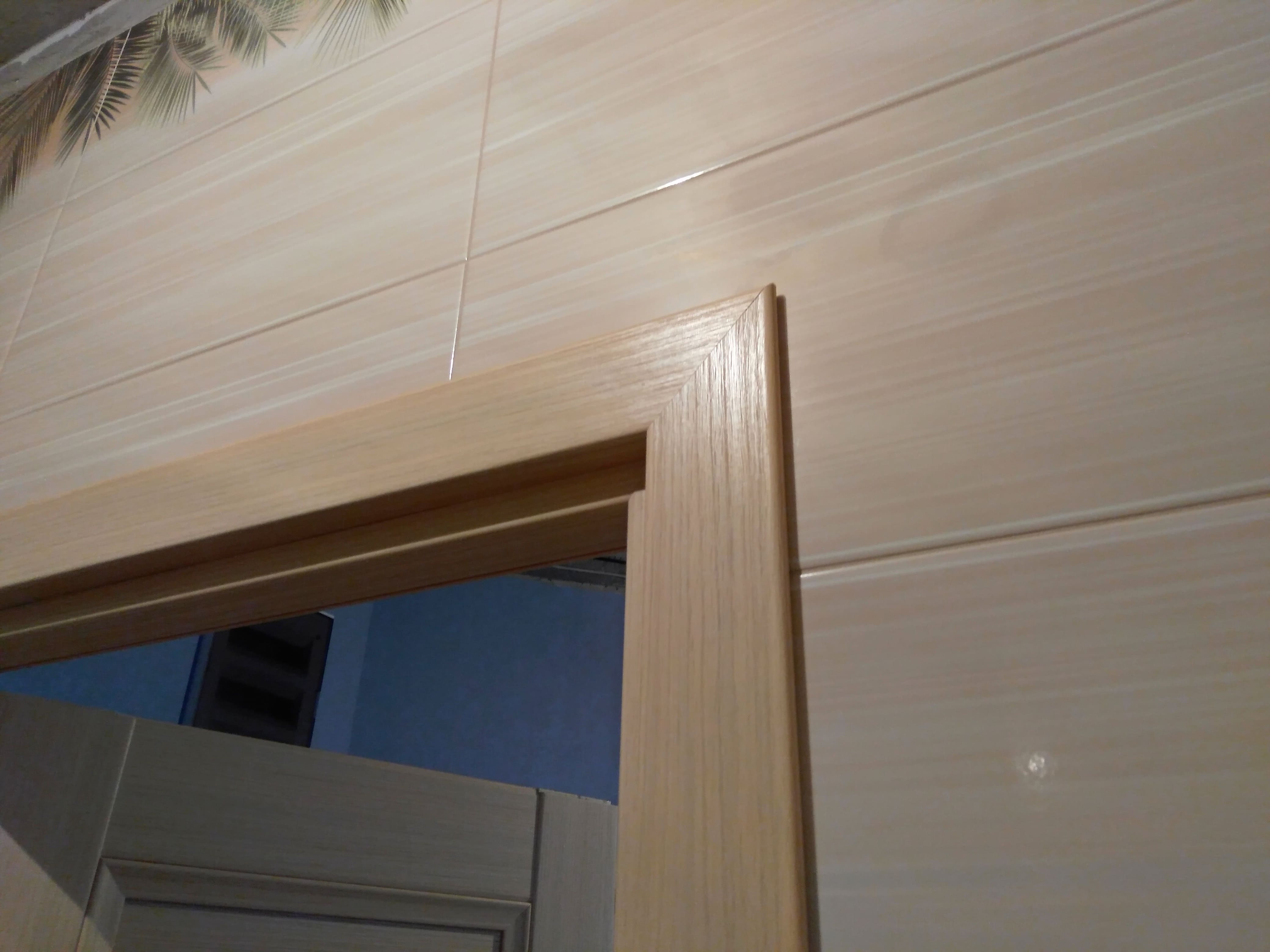

Наличник на двери в ванную комнату запилен под 45 градусов.

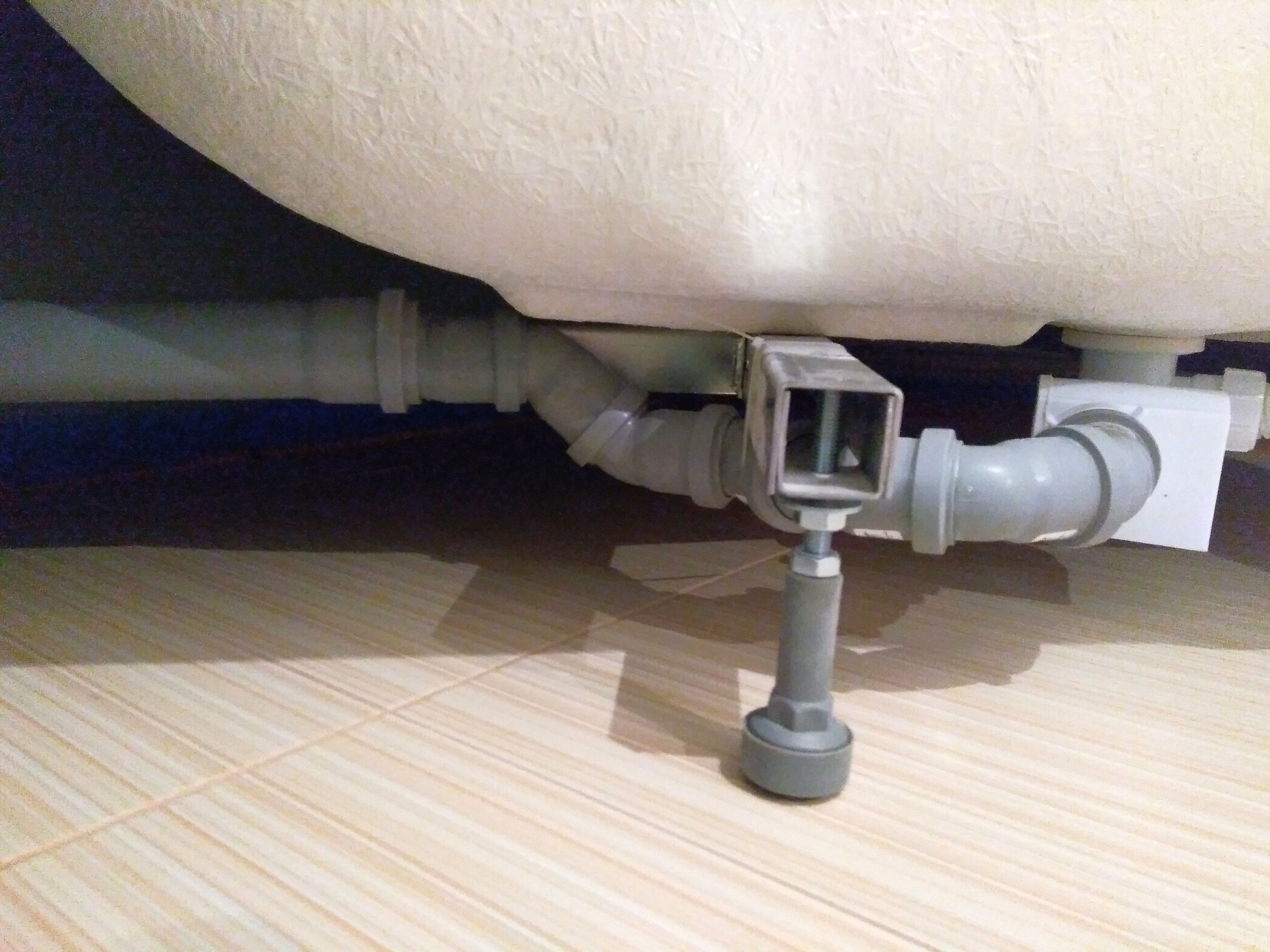

Стояк канализации здесь, по уму, надо было бы опустить (крестовина находится высоко), но решили этого не делать. Поэтому слив с ванны пришлось подсоединить таким образом, как и в этом санузле. Работает нормально:

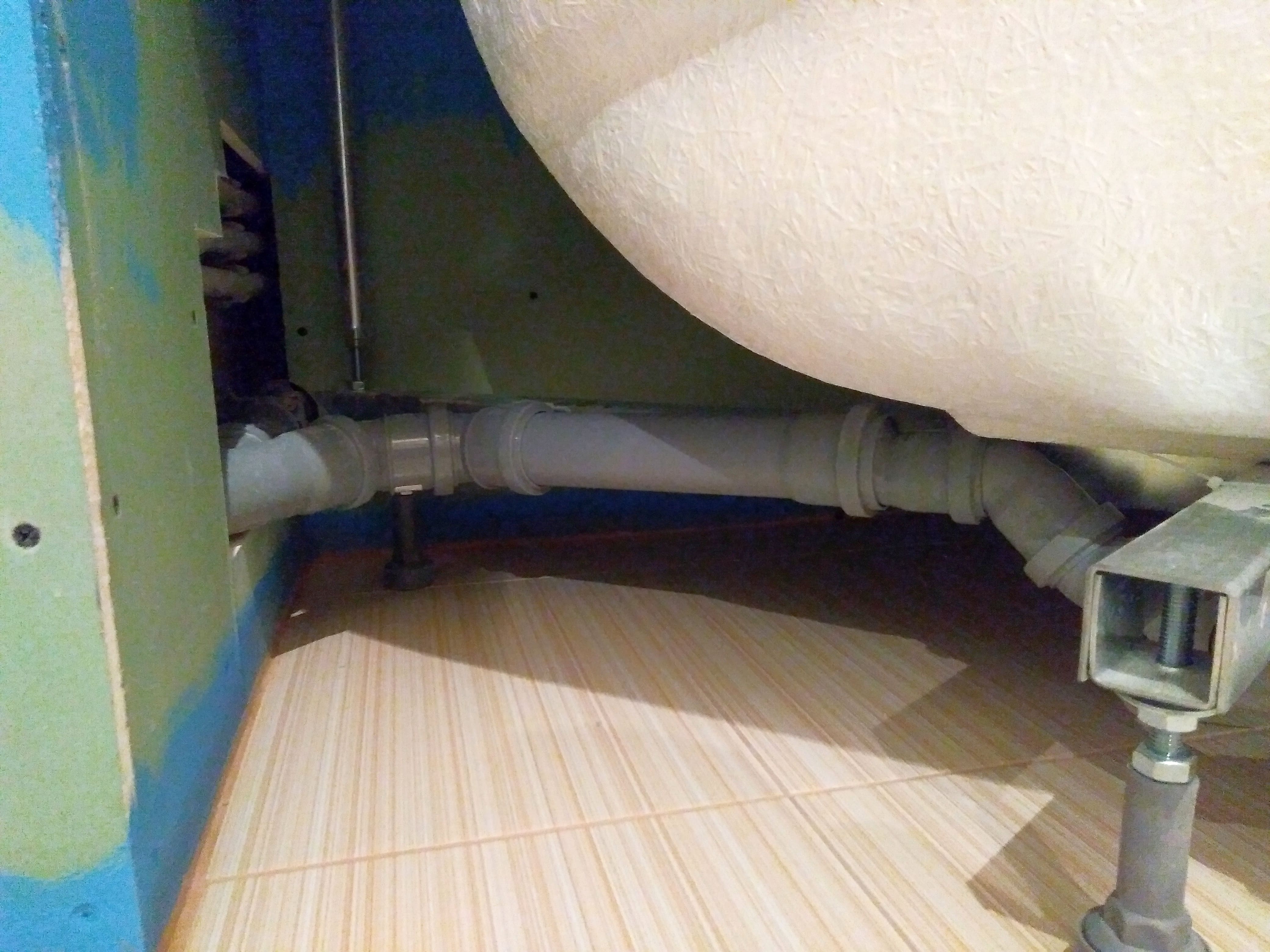

Жёсткое подключение слива с ванны к канализации.
Подключение ванны к канализации сделано трубами.

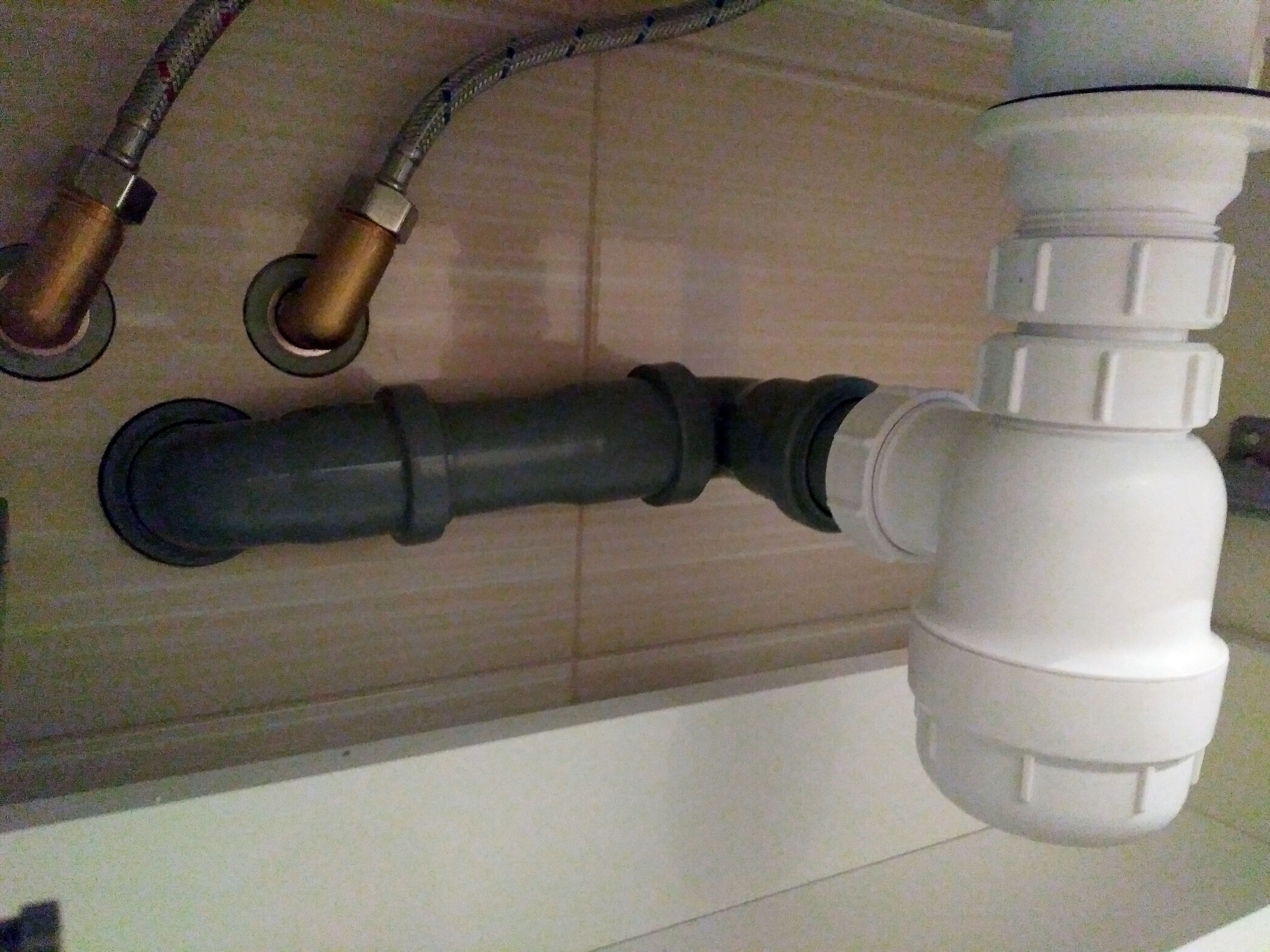

Раковину стараюсь тоже подключать трубами:

Жесткое подключение трубами раковины к канализации.

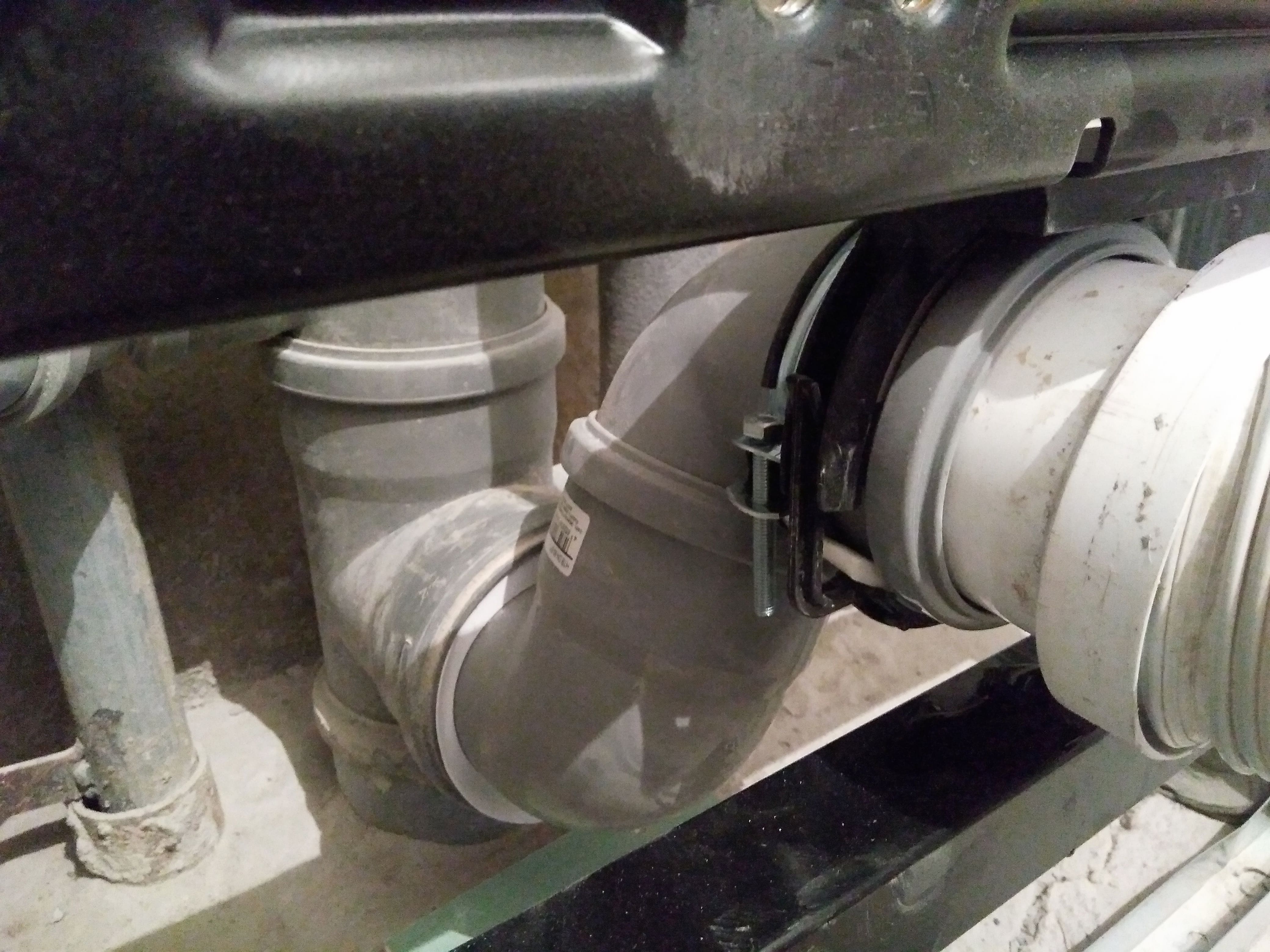

Над подключением унитаза к канализации пришлось повозиться. Стояла задача чашу повесить по середине короба, при этом не поднять её выше, чем положено и не увеличить короб вглубину. Выход – смонтировал отводами 90 мм:

Подключение унитаза к канализации сделано двумя отводами 90 мм для экономии места.

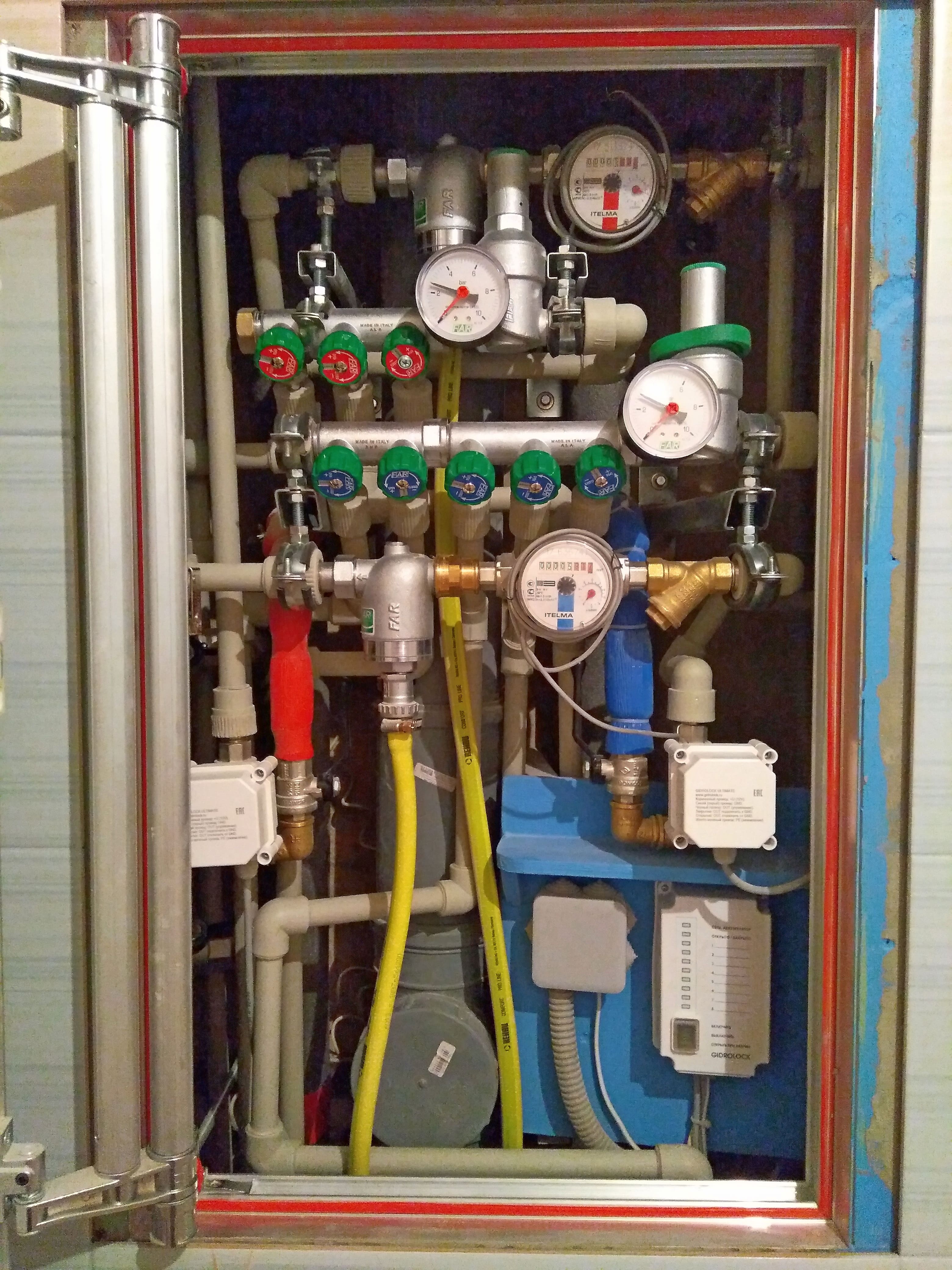

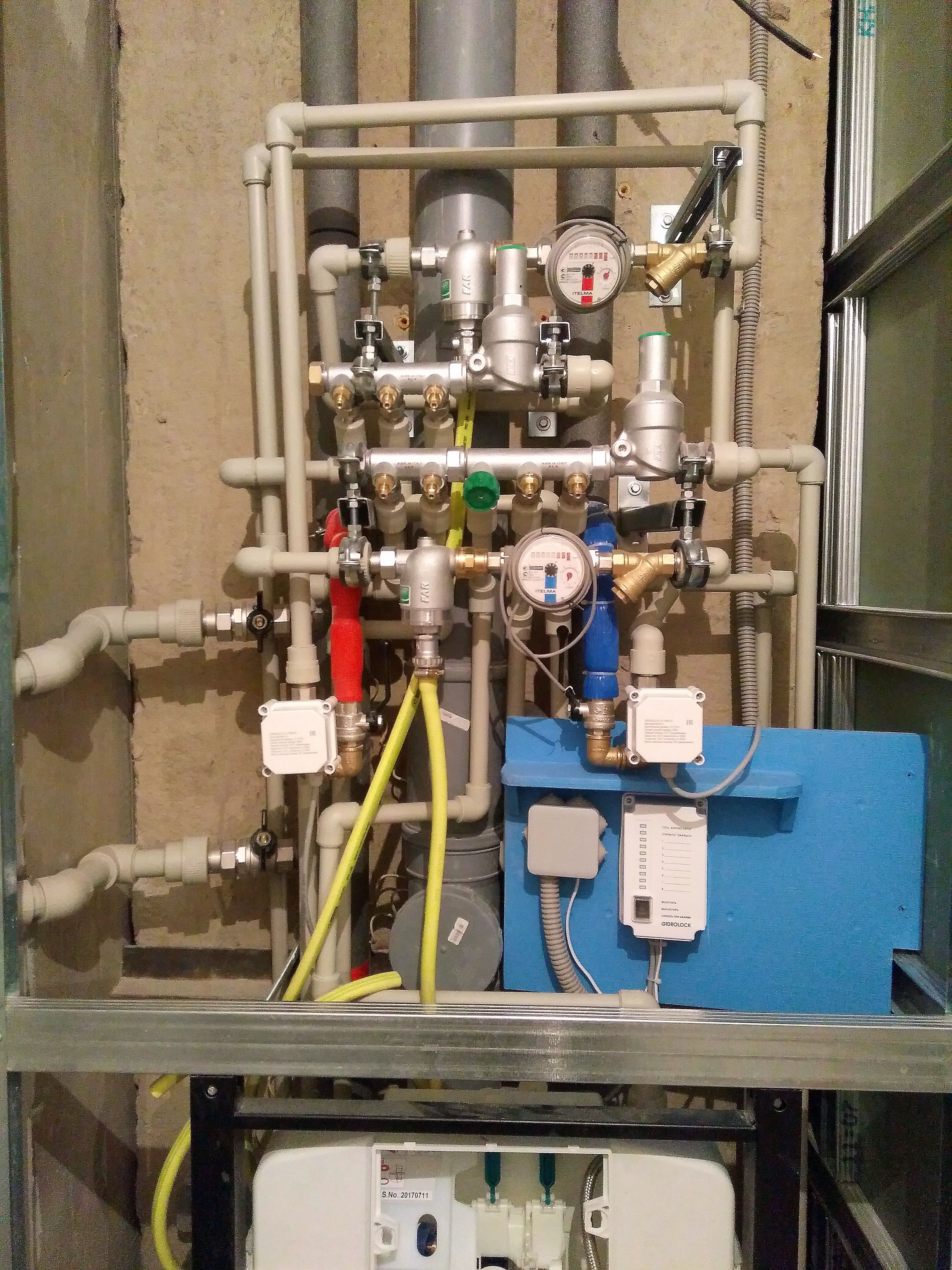

Узел водоподготовки сделал на полипропиленовых трубах. Установил систему защиты от протечек, фильтры грубой и тонкой очистки, счётчики, редукторы давления, коллекторы:

Узел ввода сделан полипропиленовыми трубами.

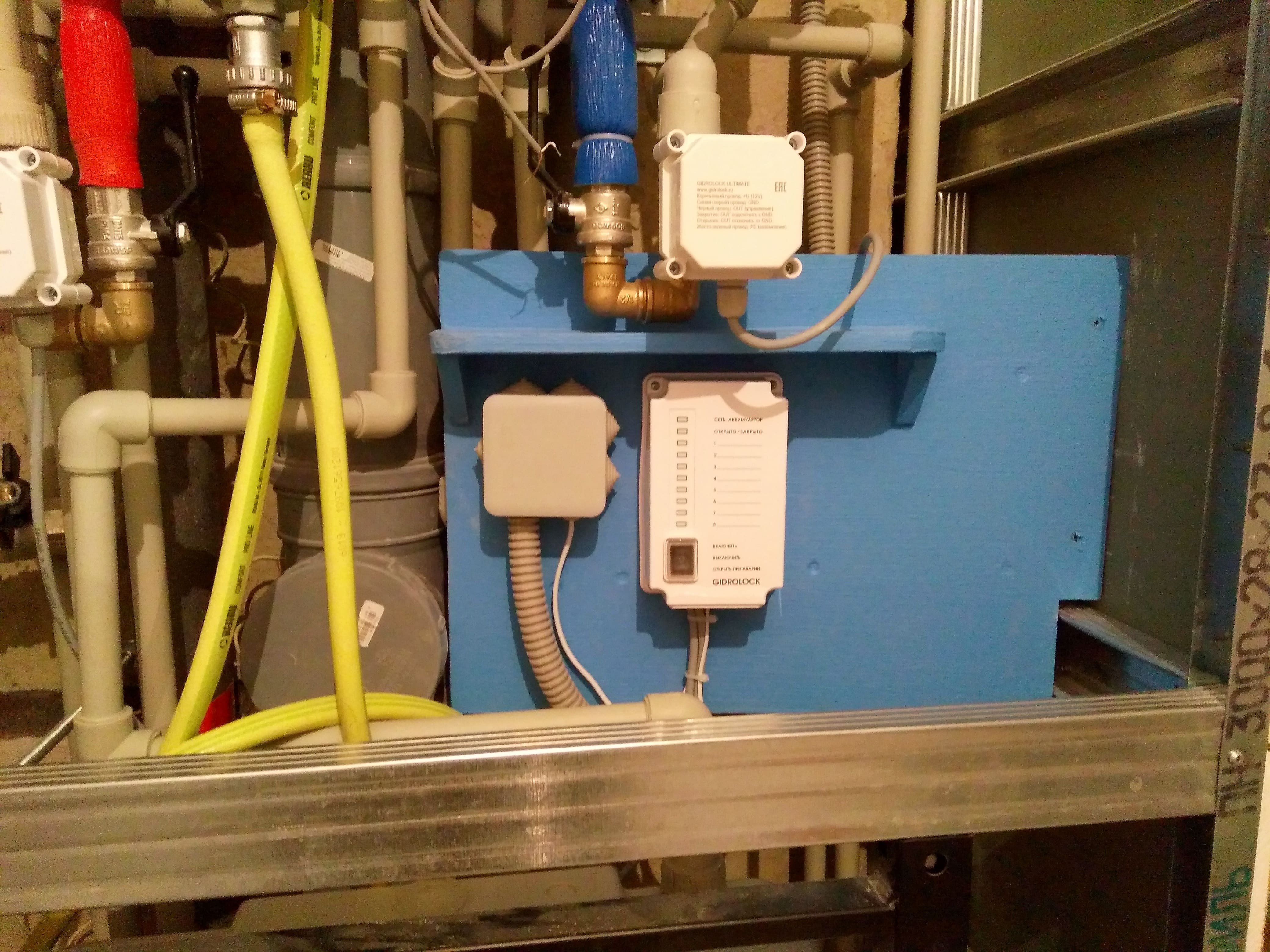

Система защиты от протечек Гидролок из-за экономии места установлена компактно.

Скомпоновал всё так, чтобы можно было без проблем обслуживать через люк:

Компактный узел водоподготовки в небольшом люке.

На этом всё. Ремонтируйтесь с удовольствием!
