В квартире в ЖК Зелёные Аллеи, в Видном, выполнял некоторые работы, в том числе небольшой совмещённый санузел под ключ. О нём и пойдёт речь.

Это общий вид готового помещения:

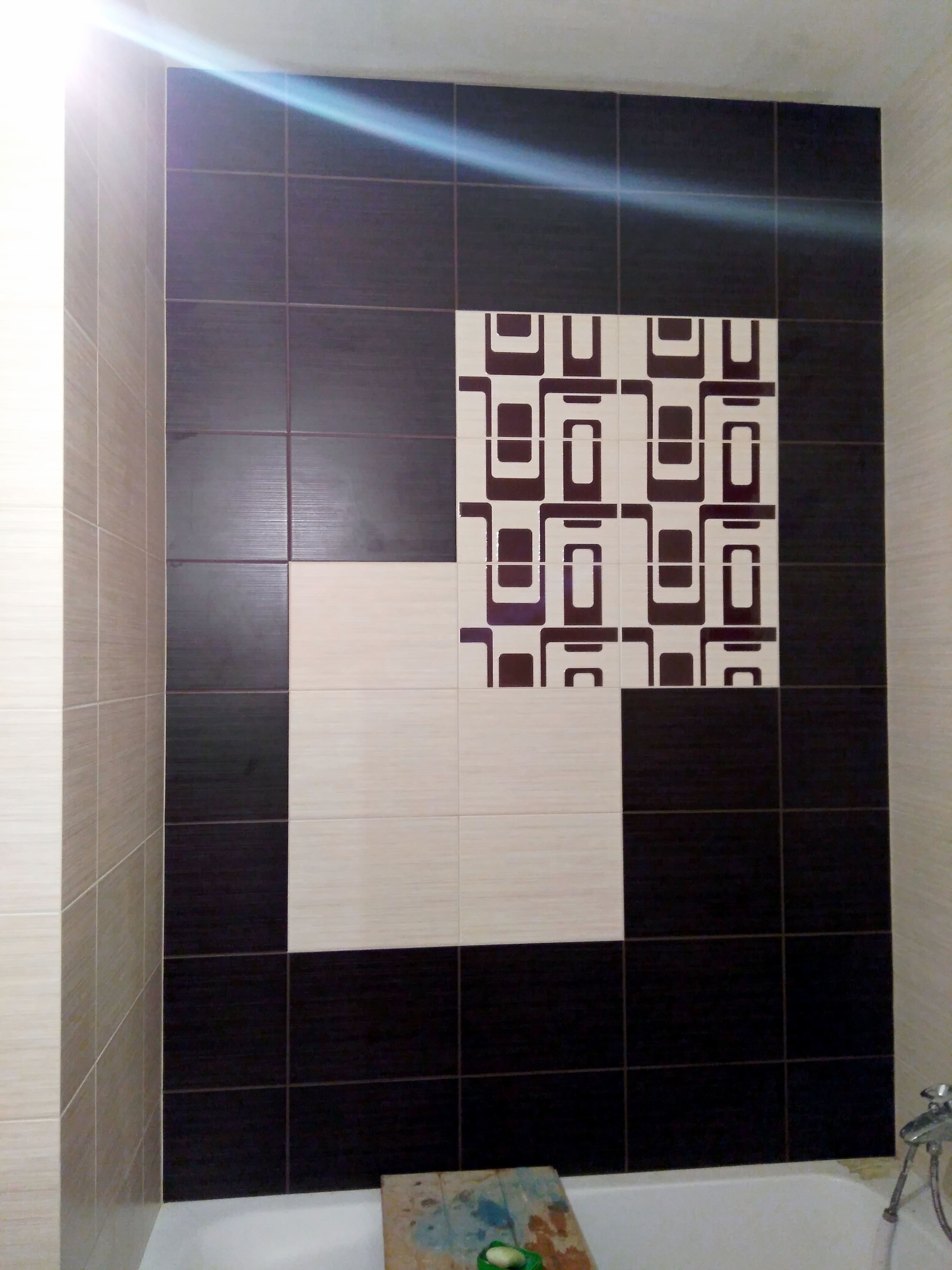

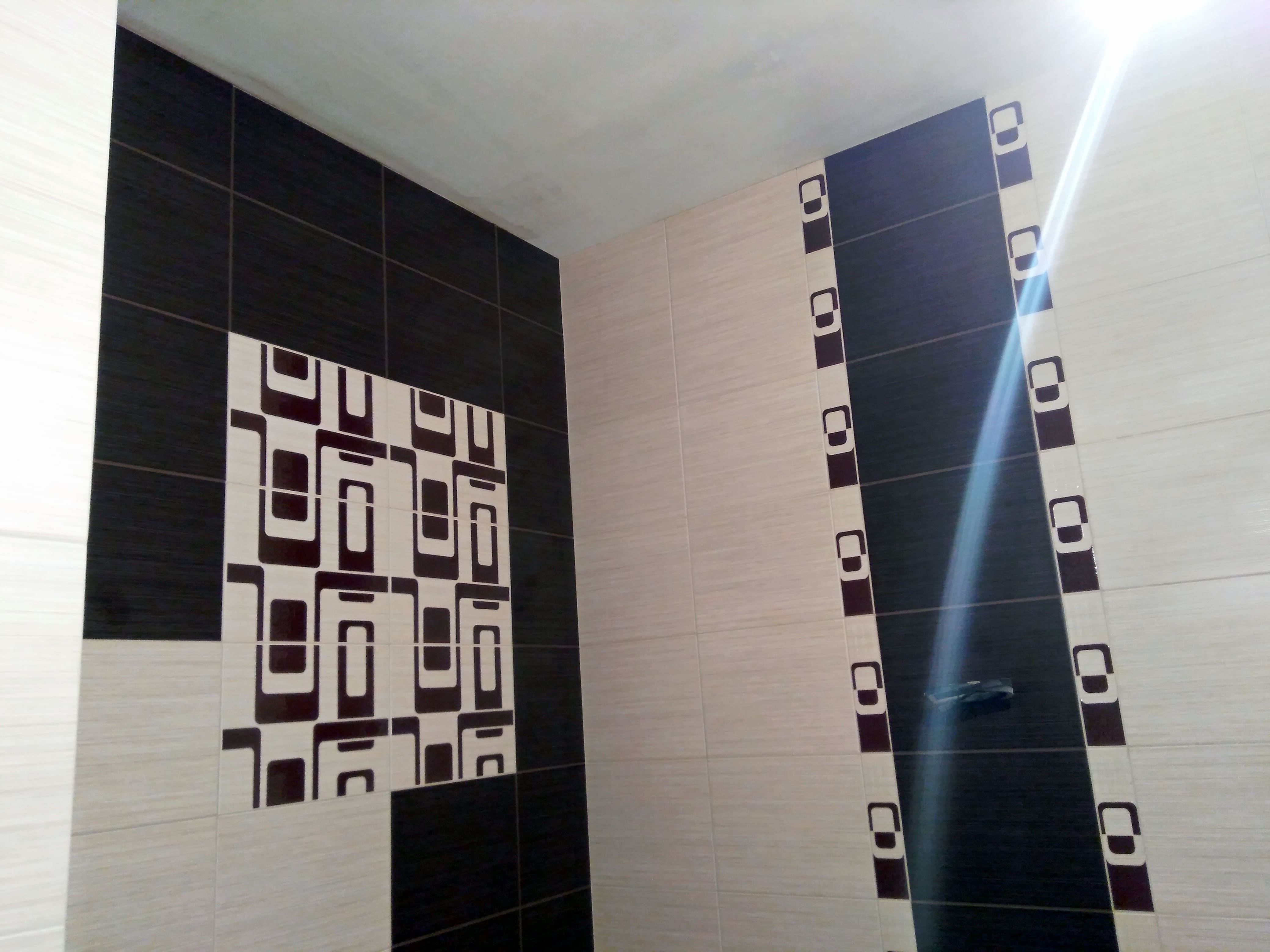

Пано из бежевой и коричневой плитки и декора Golden Tile Вельвет.
Бежевая и коричневая плитка с декором Golden Tile Вельвет.

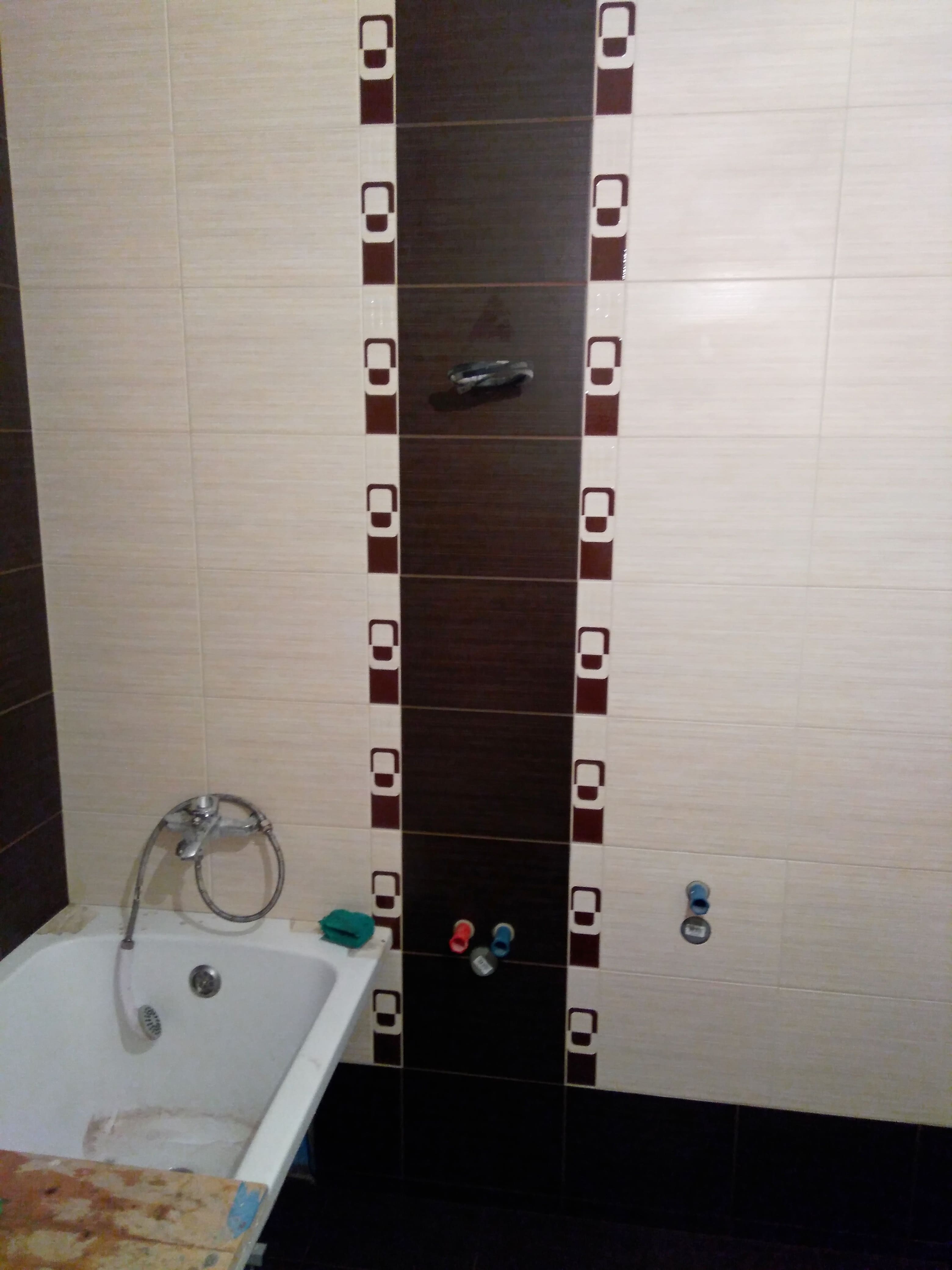

Вертикальная полоса из плитки Golden Tile с декором.
Плитка Golden Tile Вельвет в совмещённом санузле.

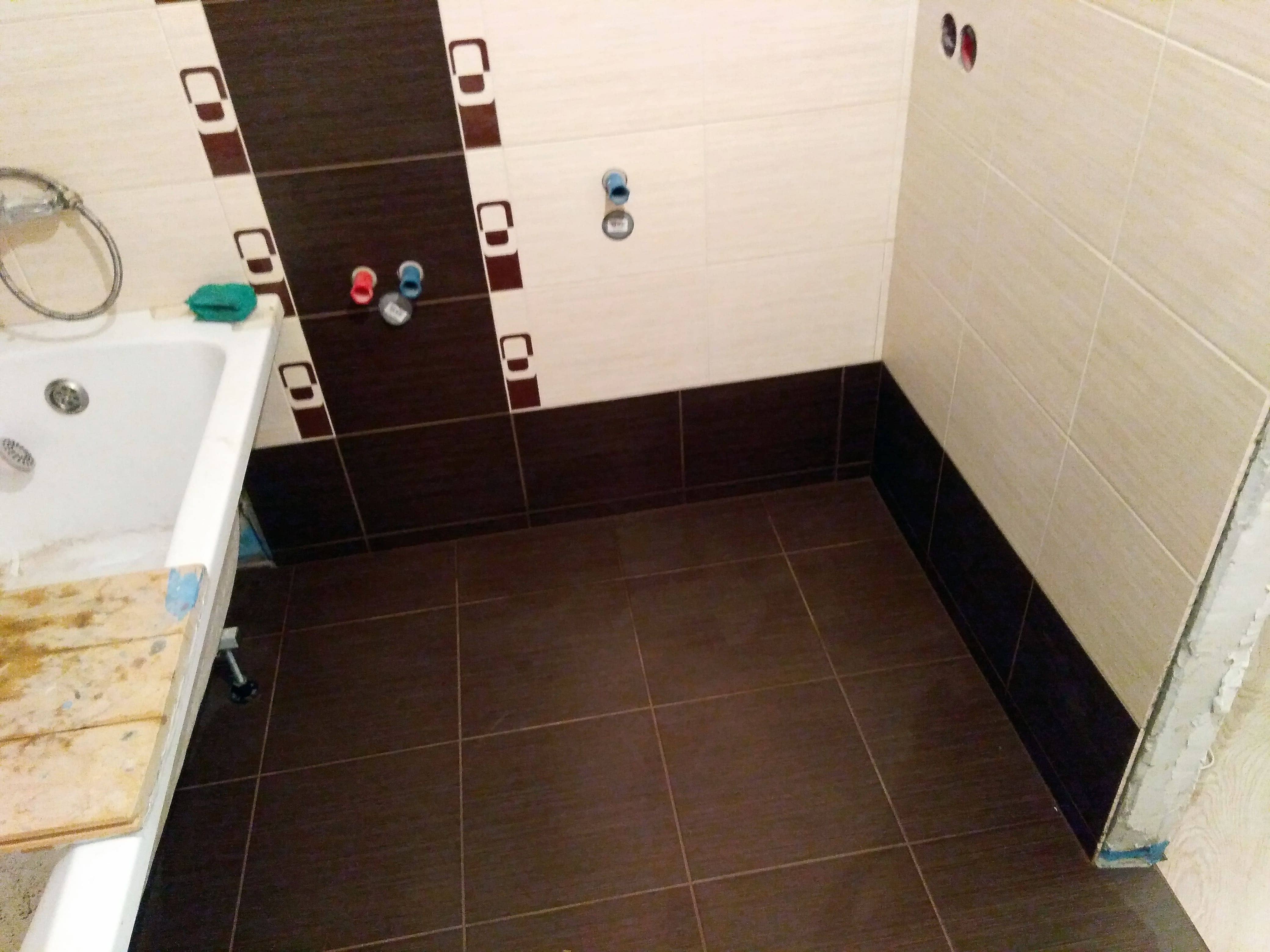

Коричневая и бежевая плитка на стене и полу.

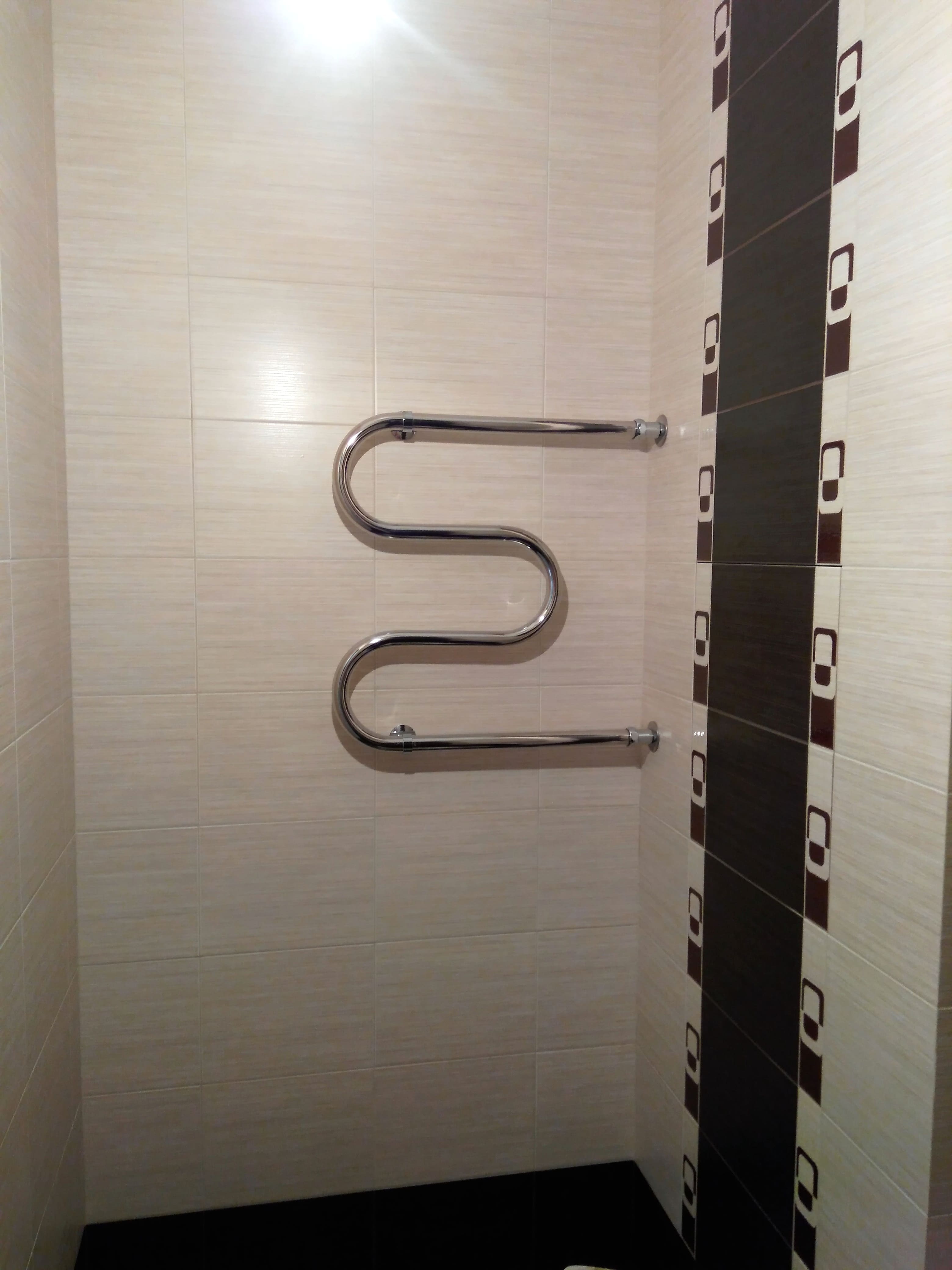

Полотенцесушитель змеевик в ванной комнате.

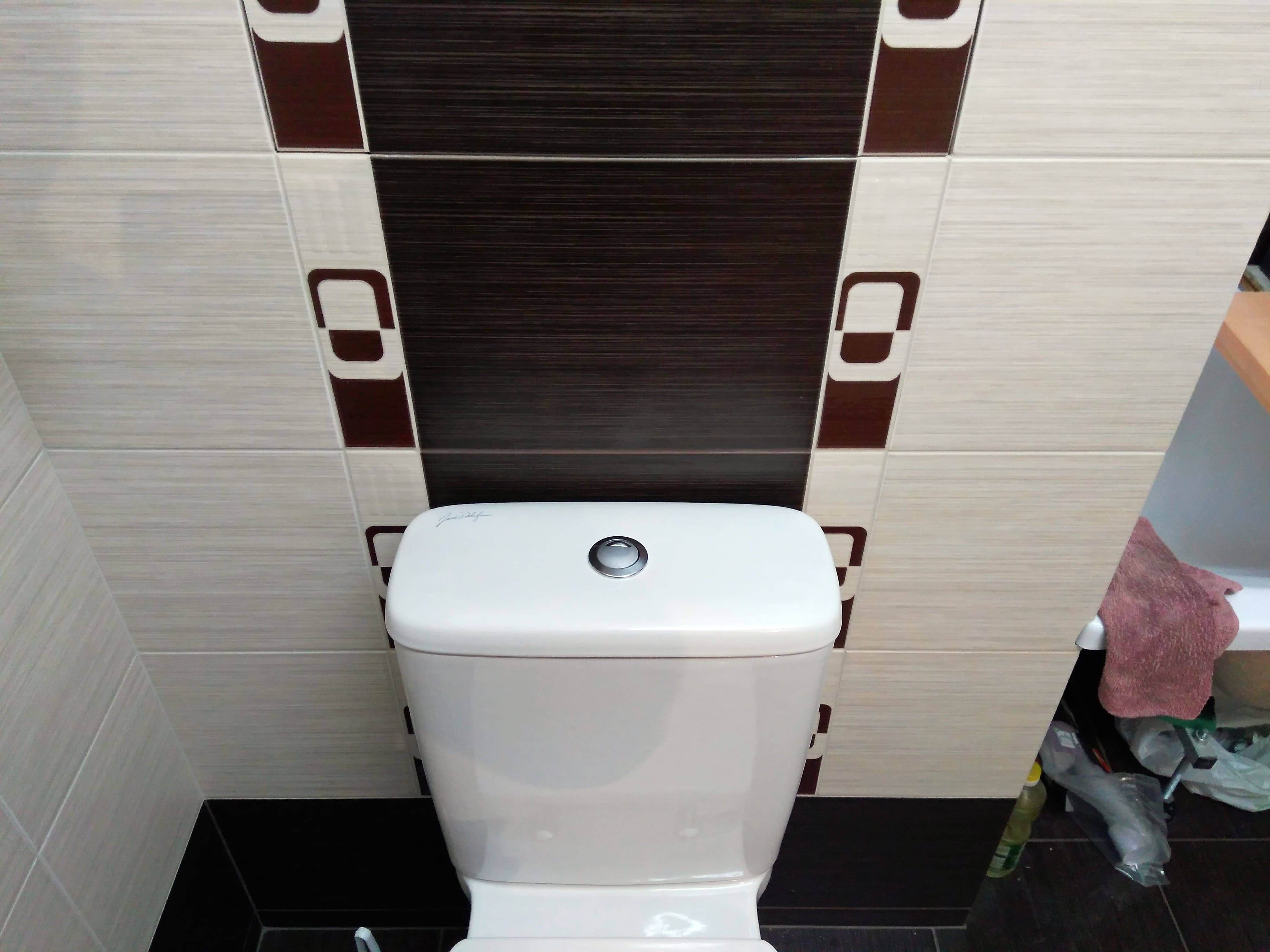

Полоса из плитки с бордюром за унитазом patio Jacob Delafon.

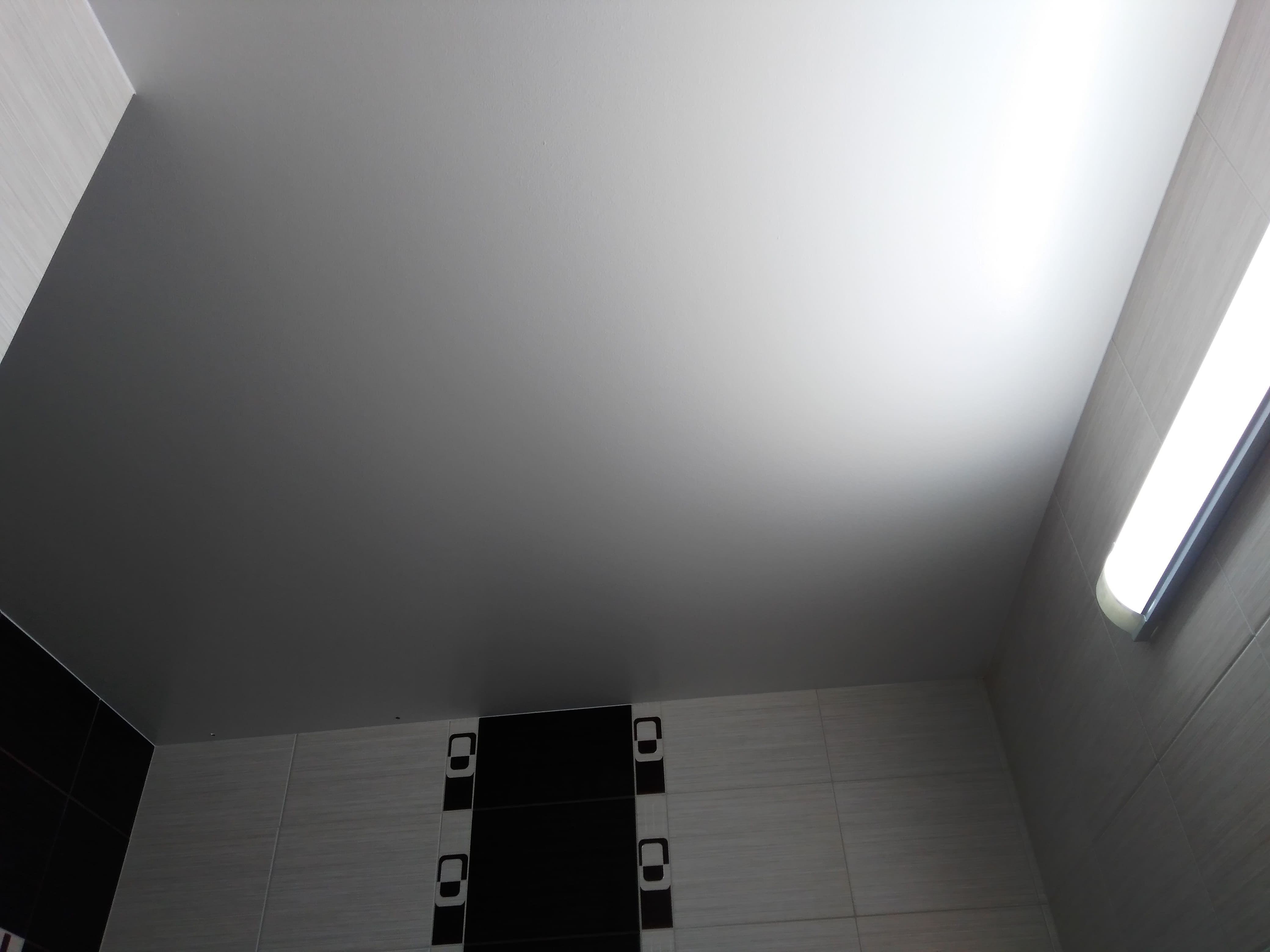

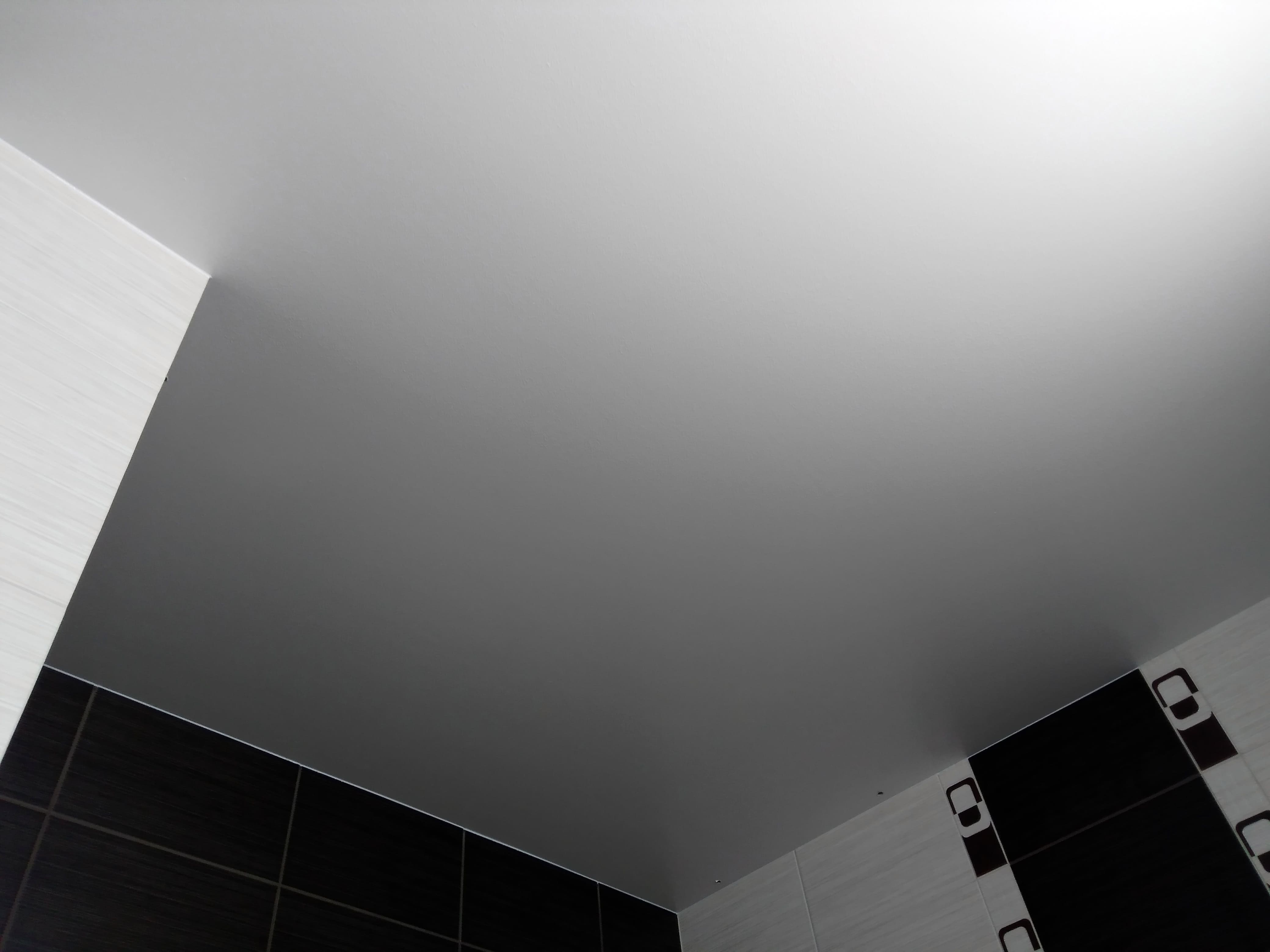

Потолок крашеный. Выравнивал Ротбандом, шпатлевал Ветонитом VH и покрасил Tikkurila Euro Extra 20:

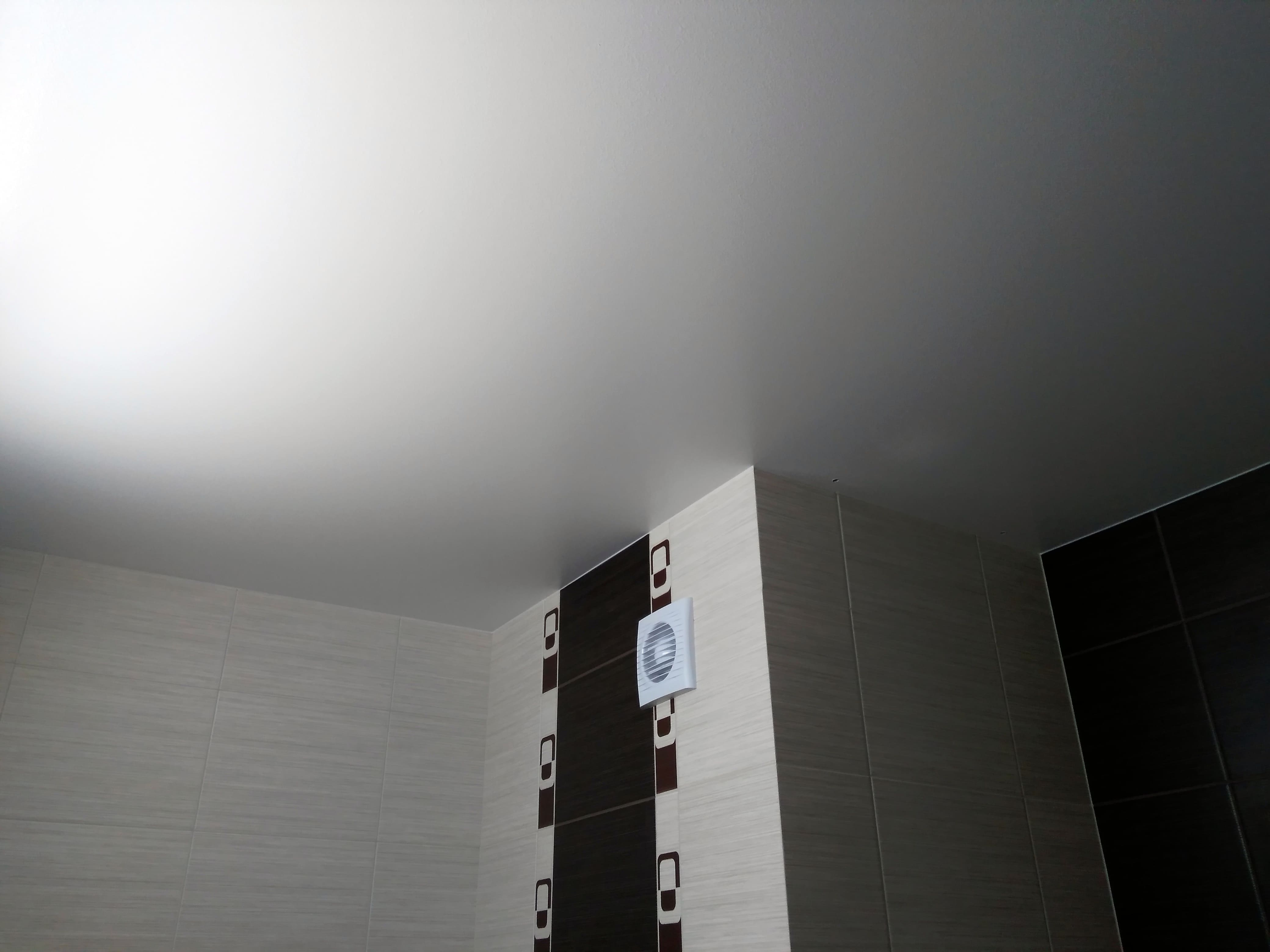

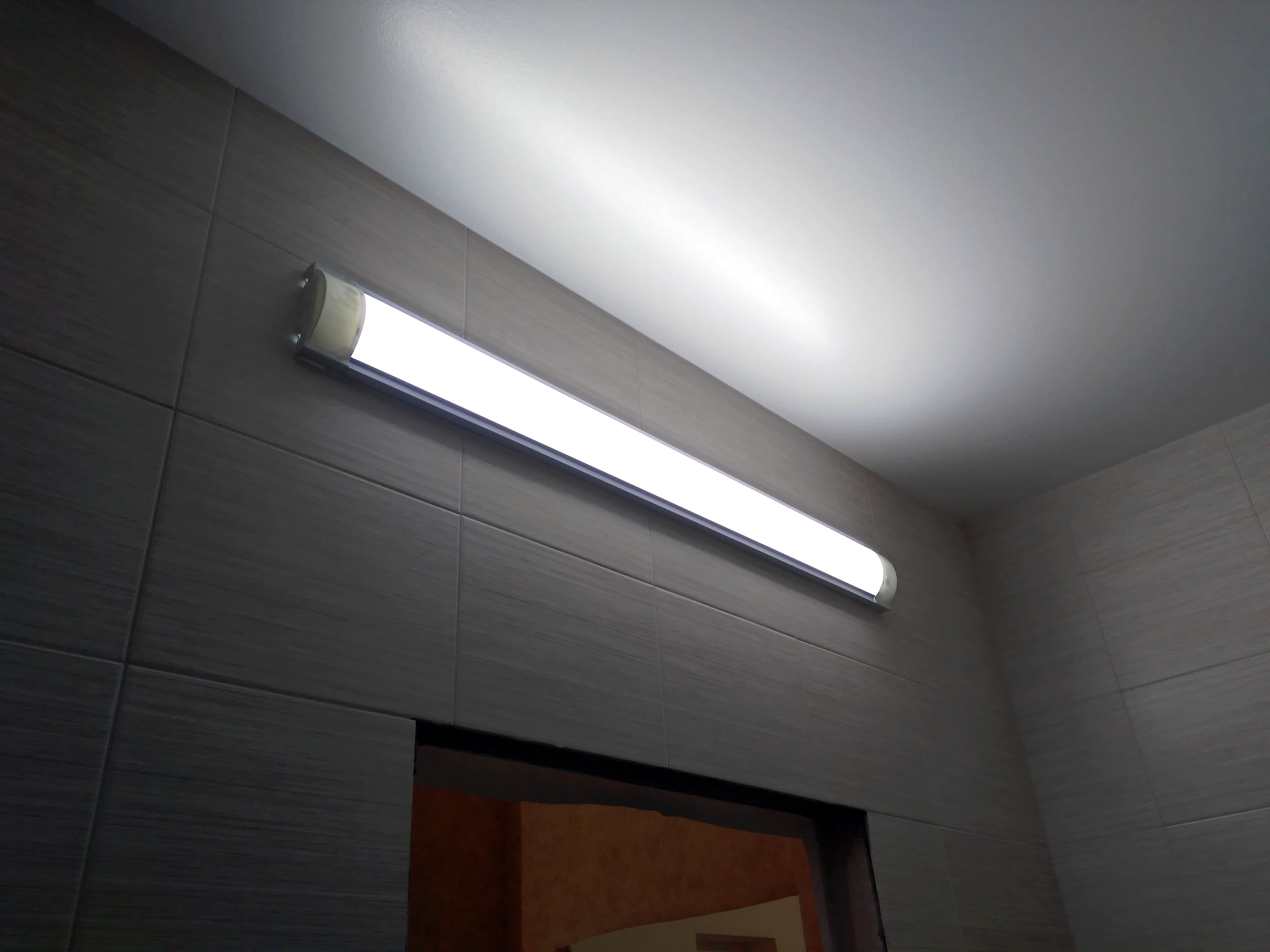

Свет светильника падает на покрашенный потолок в санузле.
Краска Tikkurila Euro Extra 20 на потолке в ванной.
Крашеный потолок белой Тиккурилой в санузле.
Выровненый и поврашенный потолок в ванной комнате.

Санузел действительно небольшой. Вот его размеры:

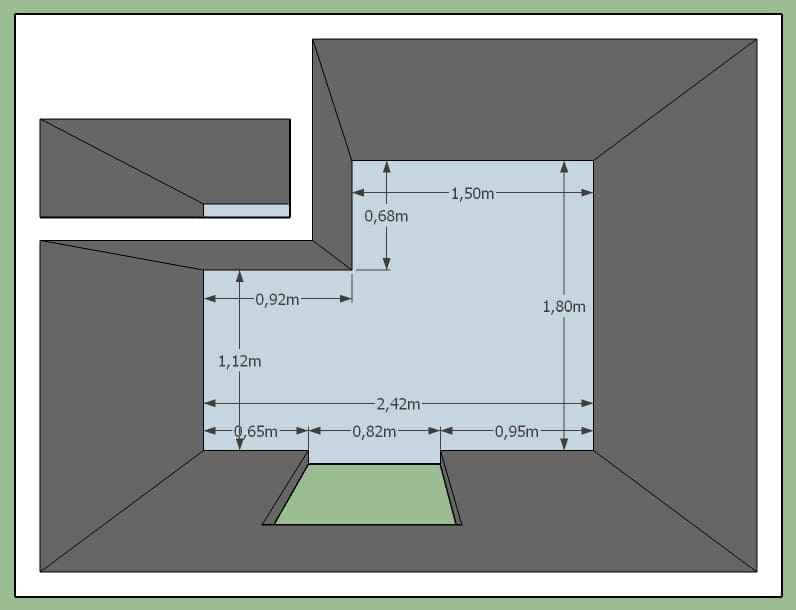

Размеры небольшого совмещённого санузла.

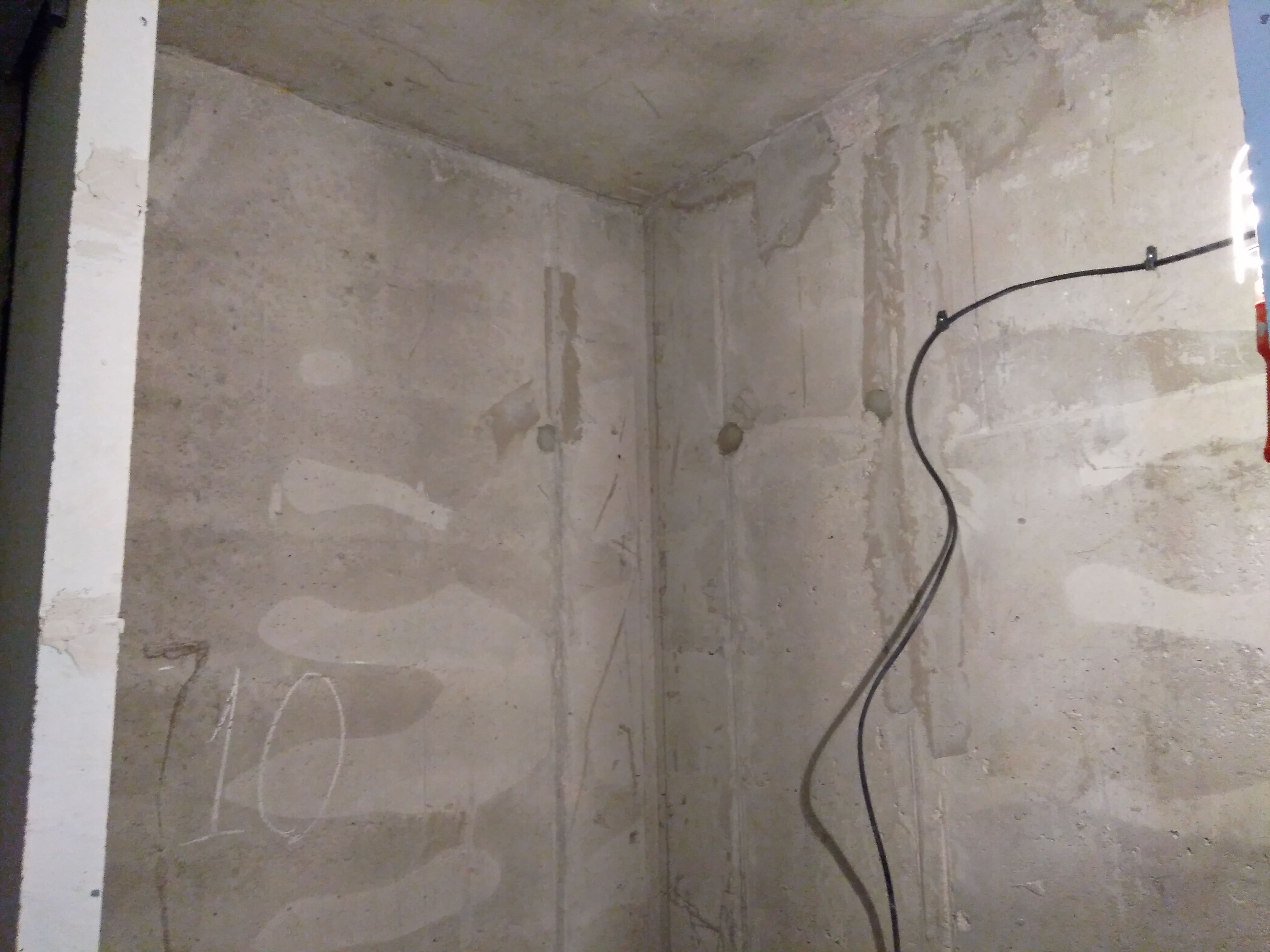

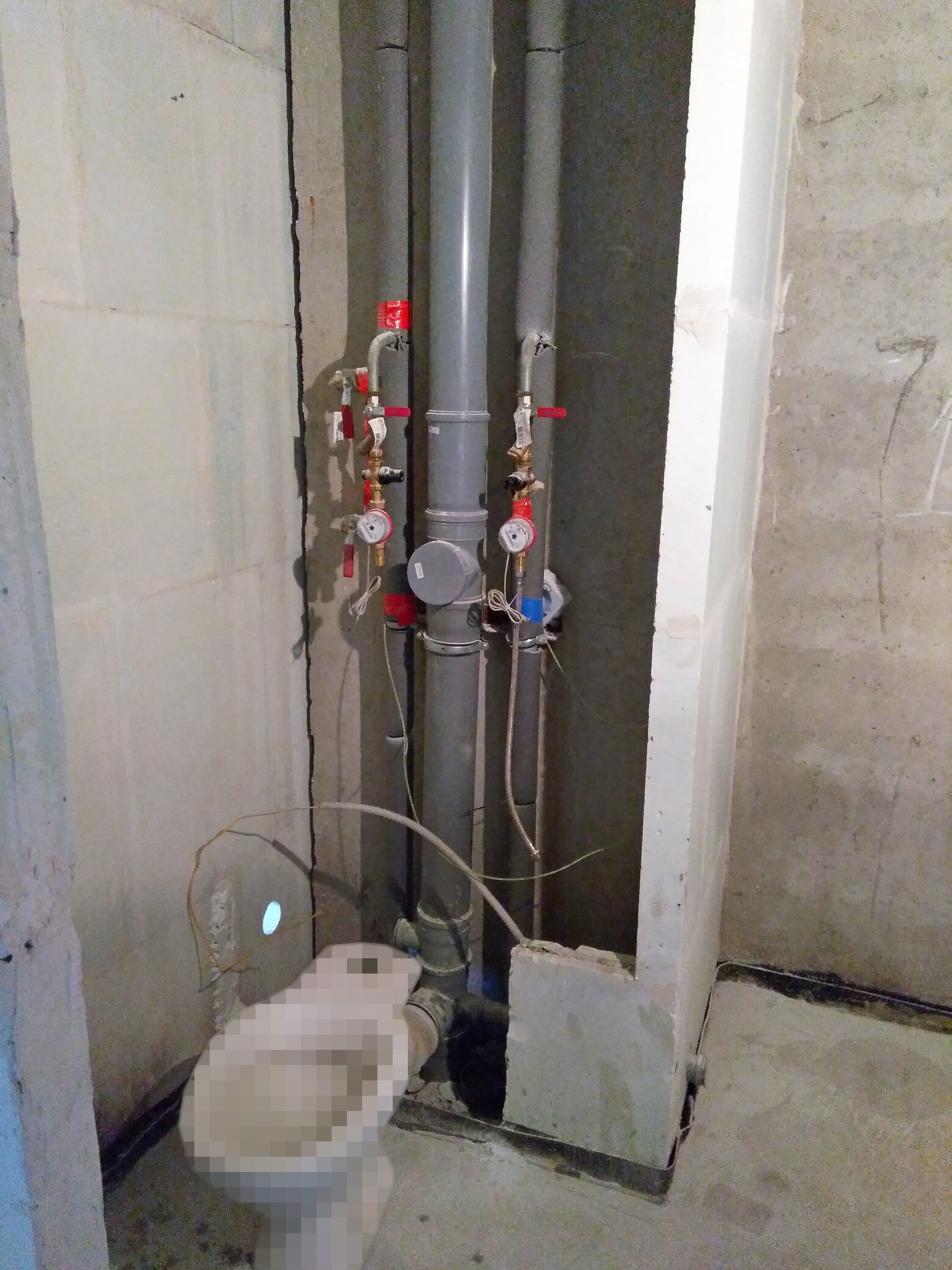

А это его вид до ремонта, была "разведена" только электрика:

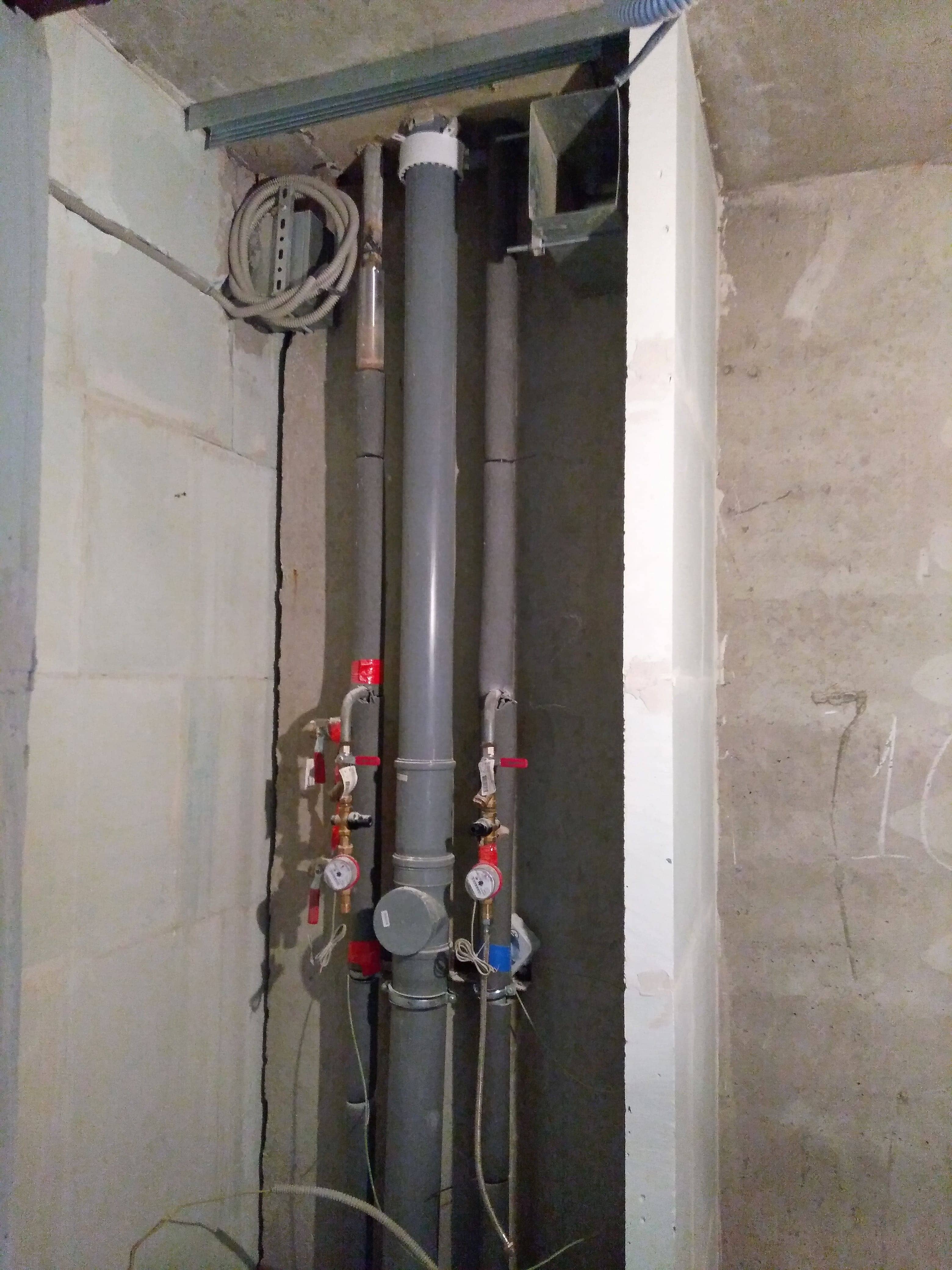

Стояки водопровода и канализации в ванной новостройки перед ремонтом.
Открытые стояки водопровода и канализации в новостройке.

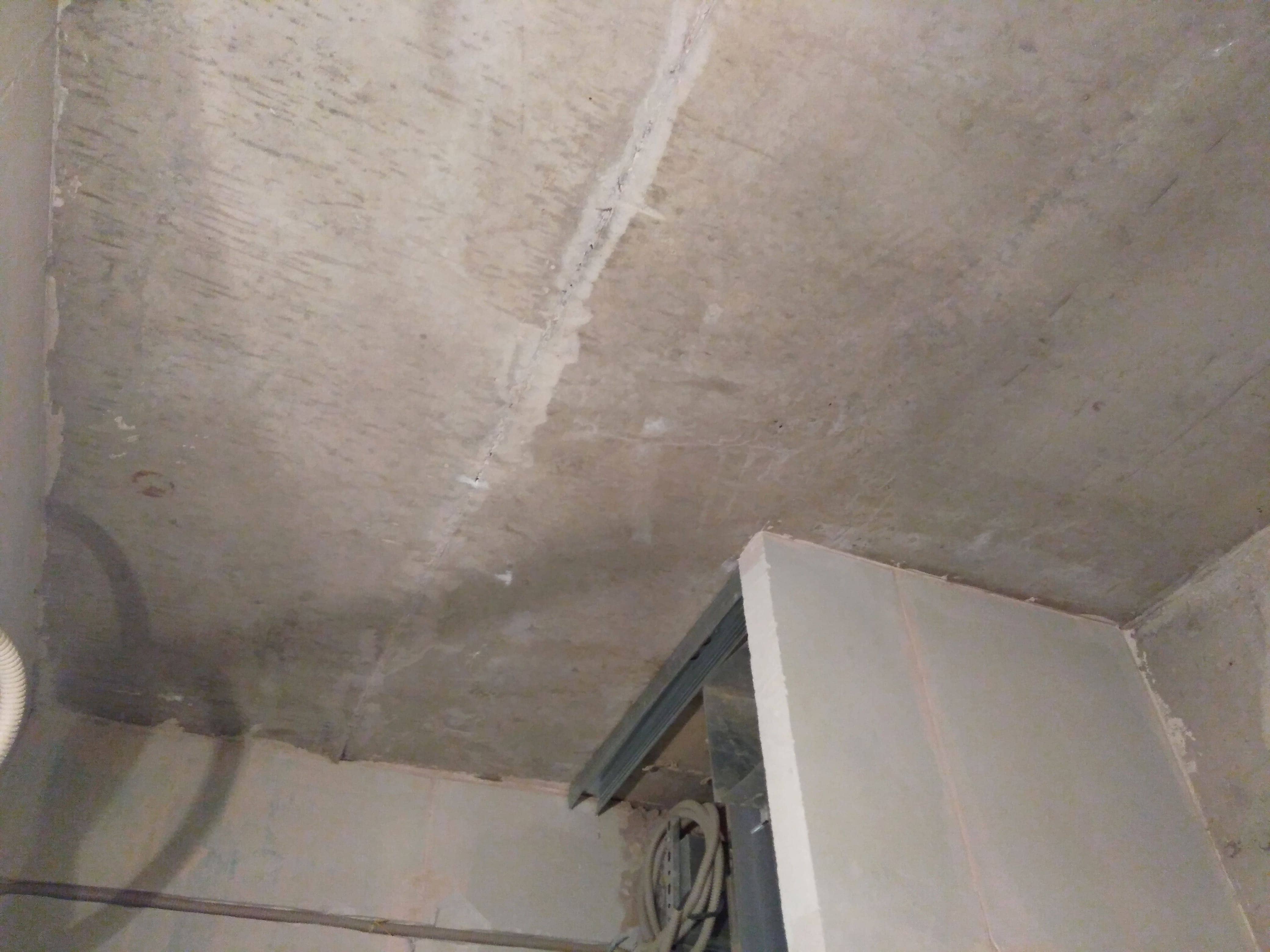

Перекрытие в совмещённом санузле до выравнивания.

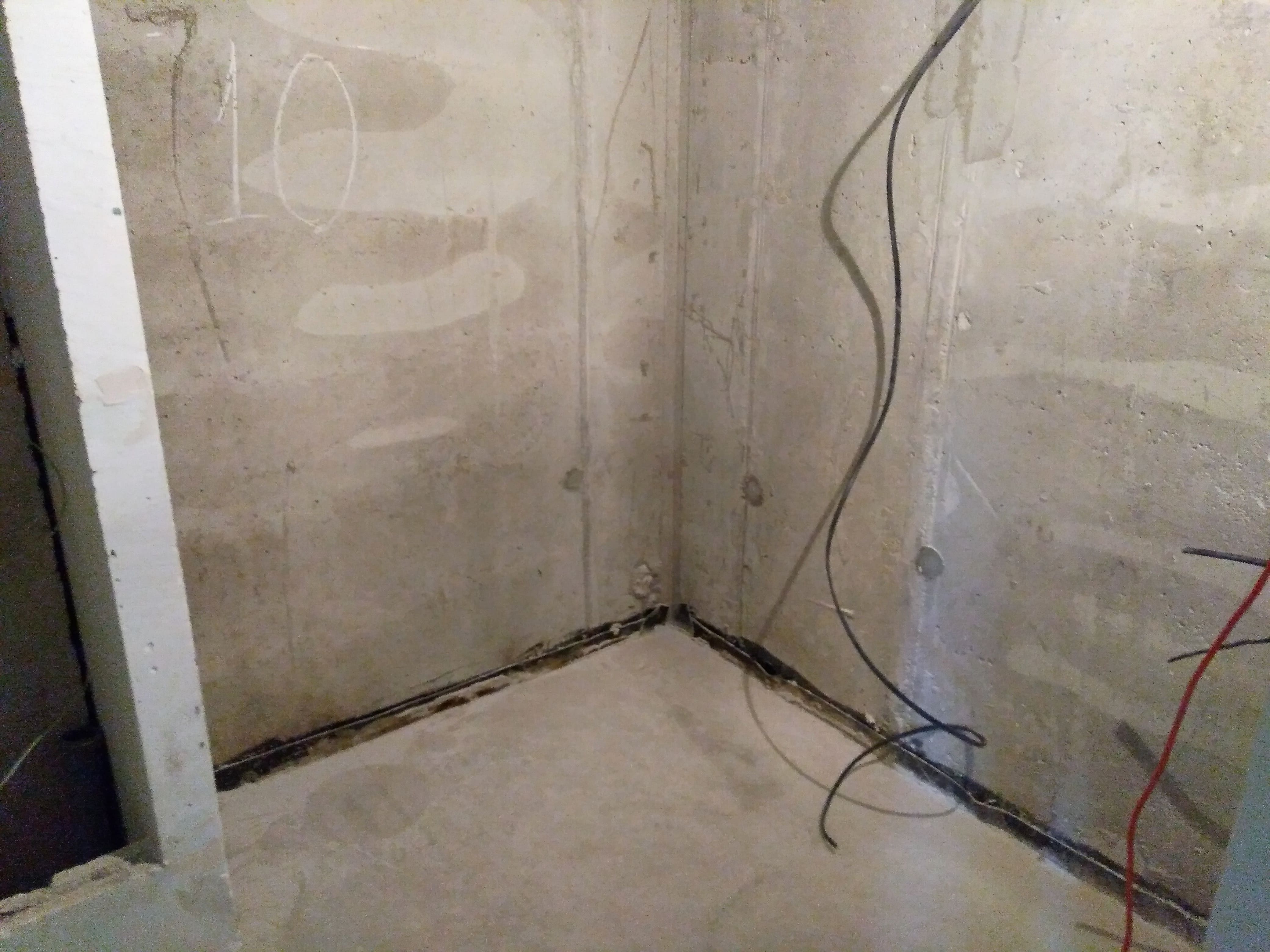

Стяжка в ванной комнате новостройки от застройщика.
Провод для подсветки зеркала проложил электрик до начала работ.

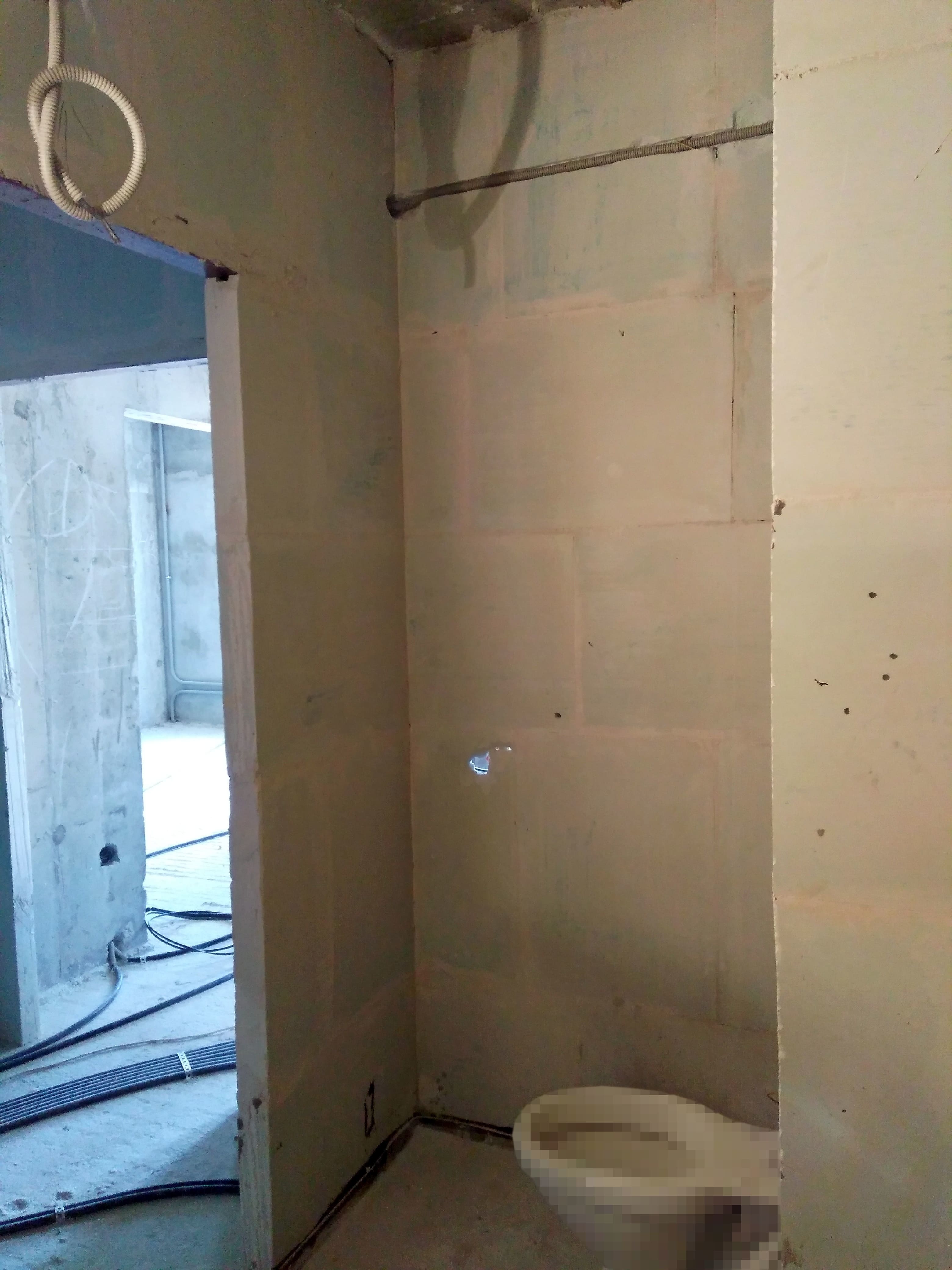

Перегородки от застройщика из пазогребневой плиты.

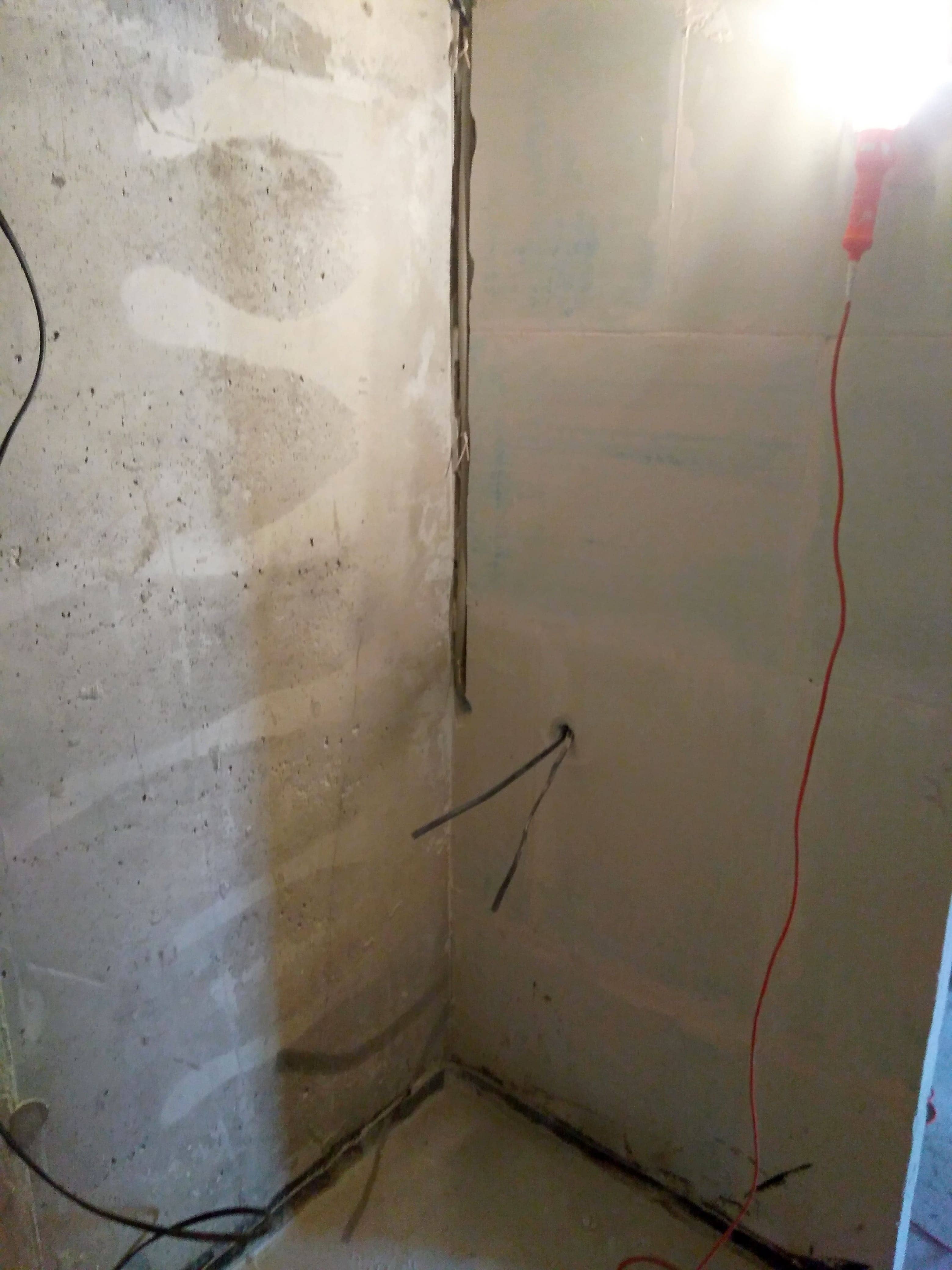

Перед началом работ по ремонту ванной комнаты.

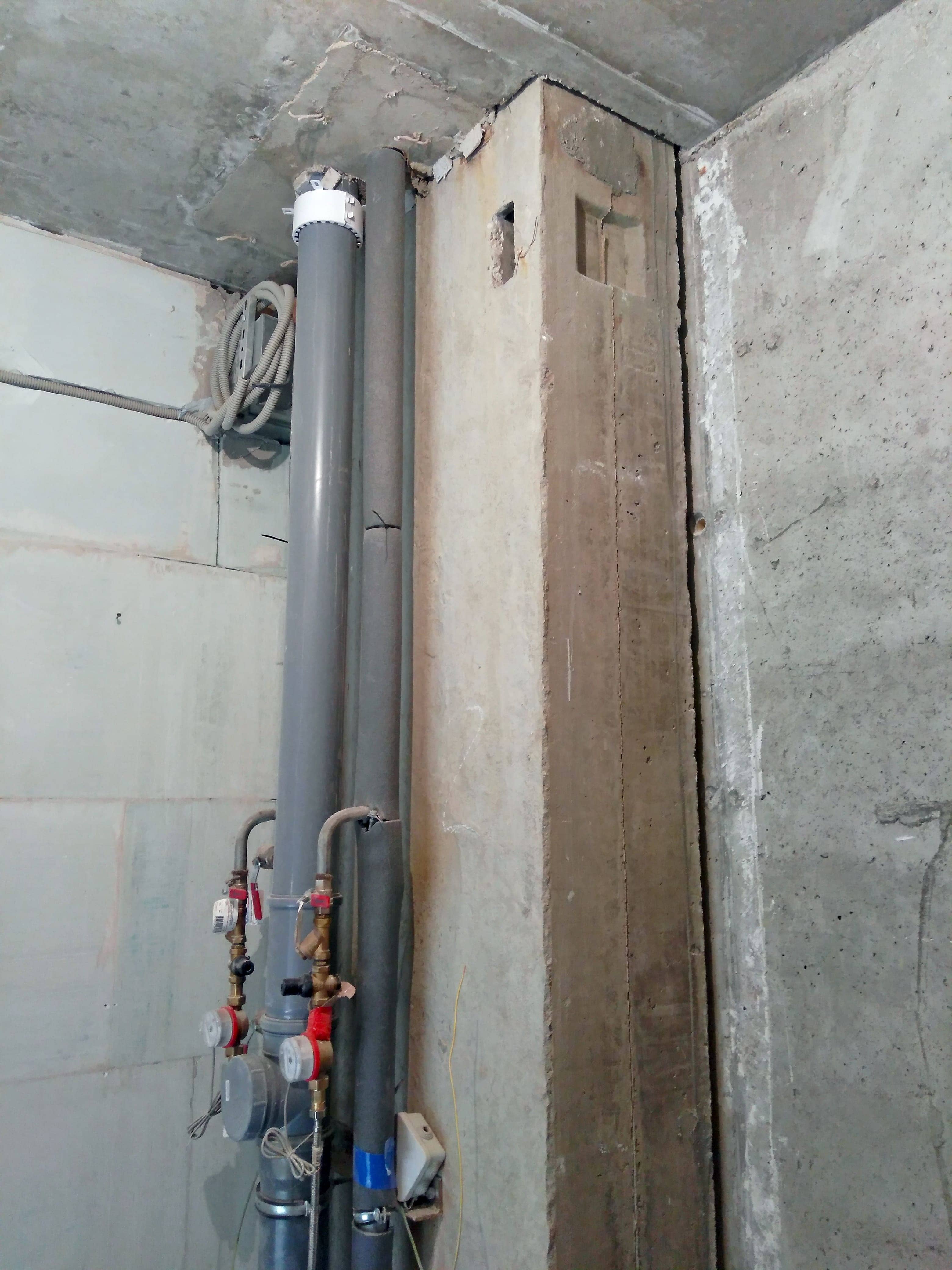

В самом начале демонтировал перегородку у стояков:

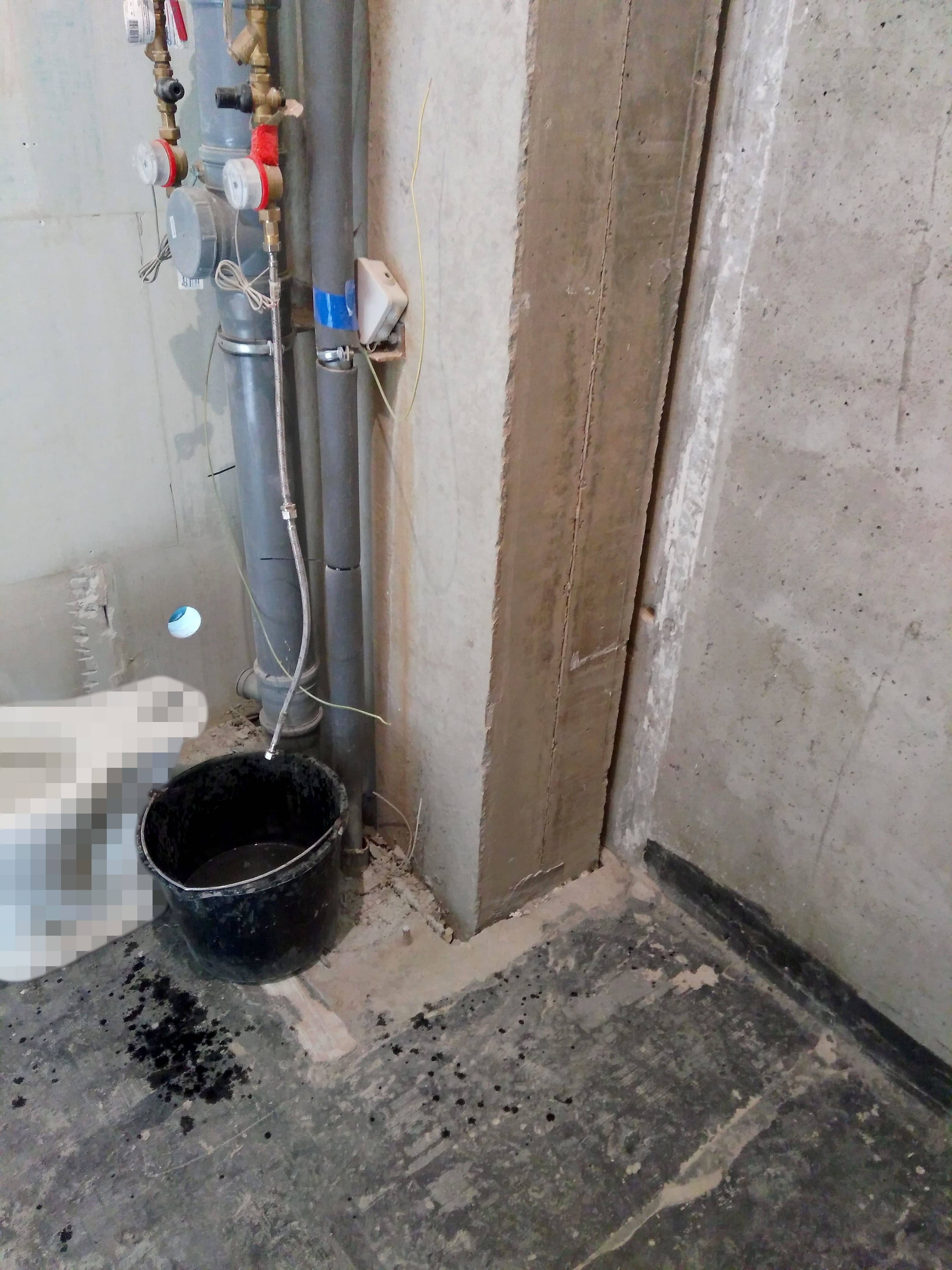

Демонтаж перегородки у стояков водопровода и канализации.
Начал ремонт со сноса перегородки возле стояков санузла.

И стяжку от застройщика:

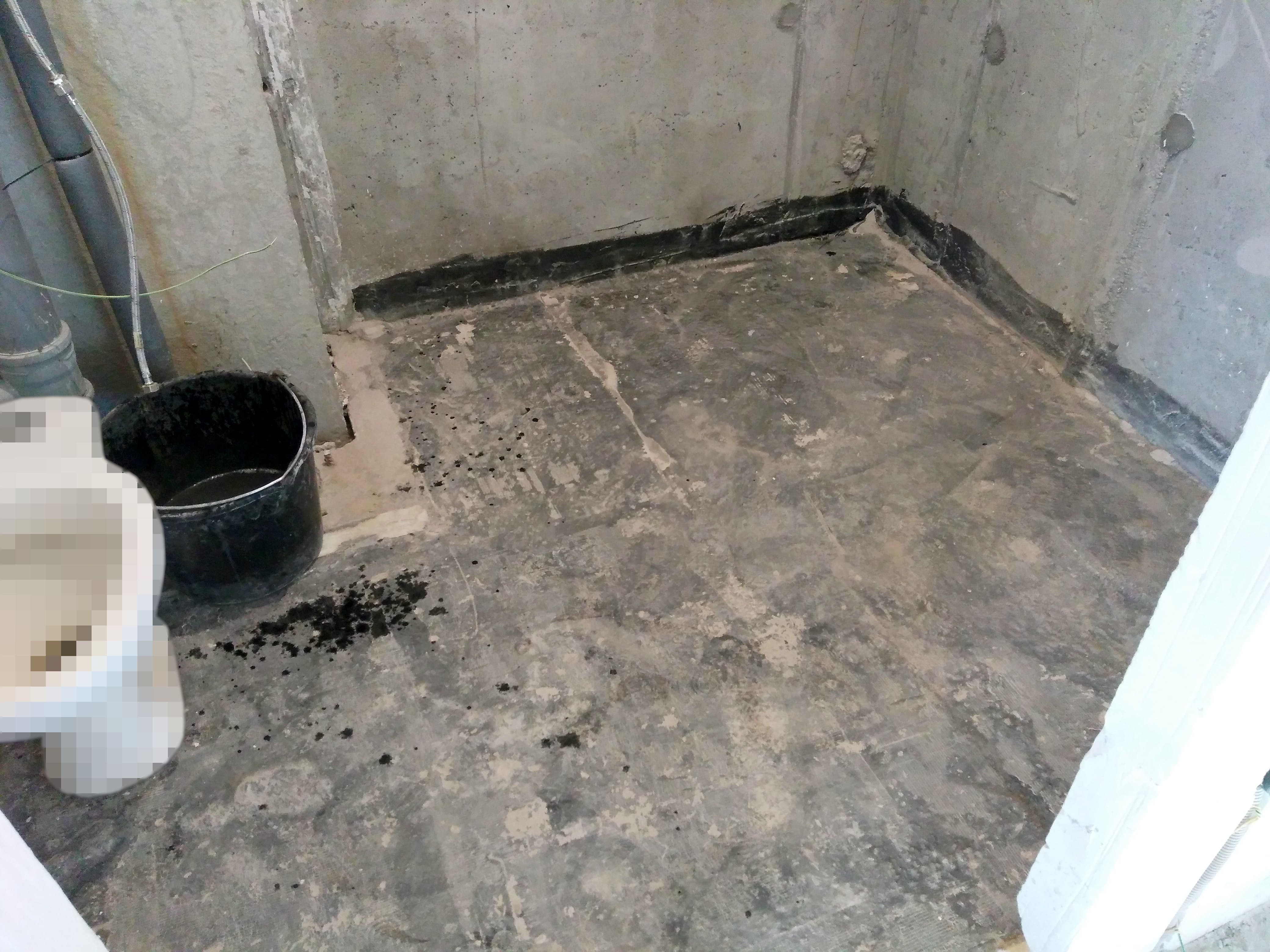

Демонтаж неровной и слишком высовой стяжки в ванной от застройщика.

Поменял воздуховод вытяжки:

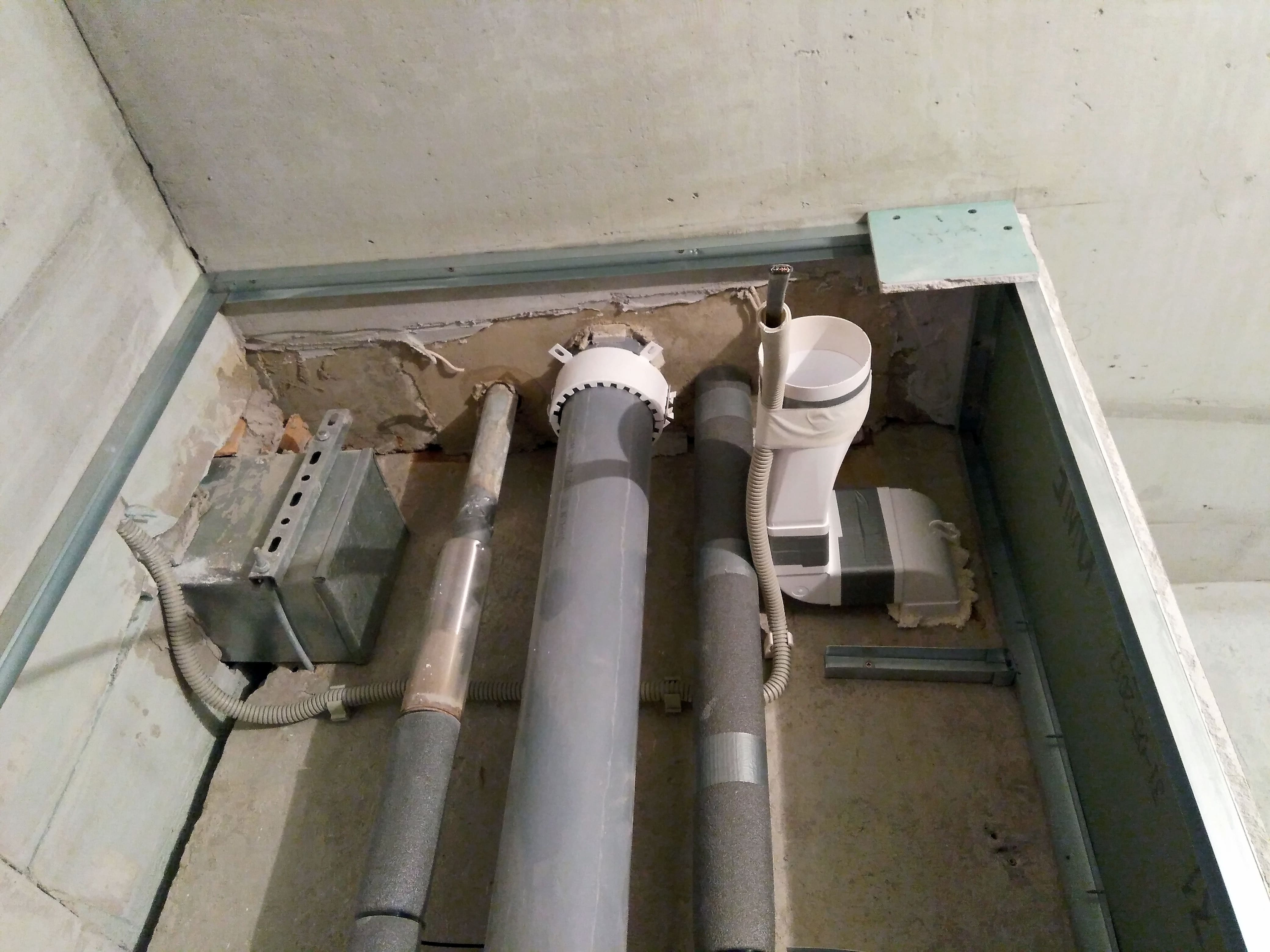

Воздуховод в санузле переделал и немного перенёс.

На стояках холодной и горячей воды поменял всё, что там было. Поставил кран Bugatti Oregon, систему защиты от протечек воды Gidrolock, фильтры грубой очистки Itap, редукторы давления Itap Eurobrass и счётчики Itelma. Разводку сделал полипропиленовыми трубами FV Plast:

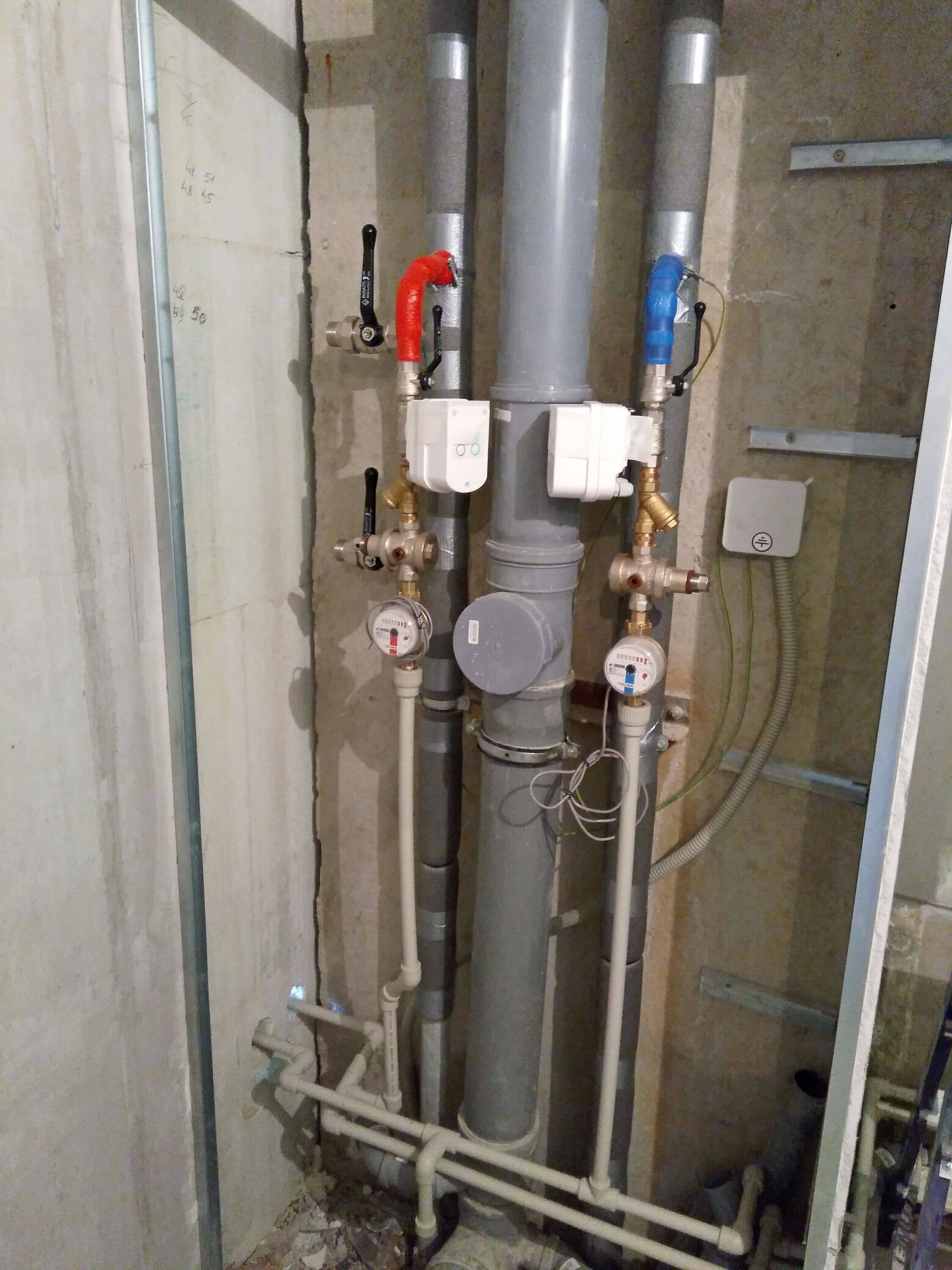

Узел ввода воды в квартиру сделал по минимуму.

Скомпоновал так, чтобы был доступ через небольшой люк:

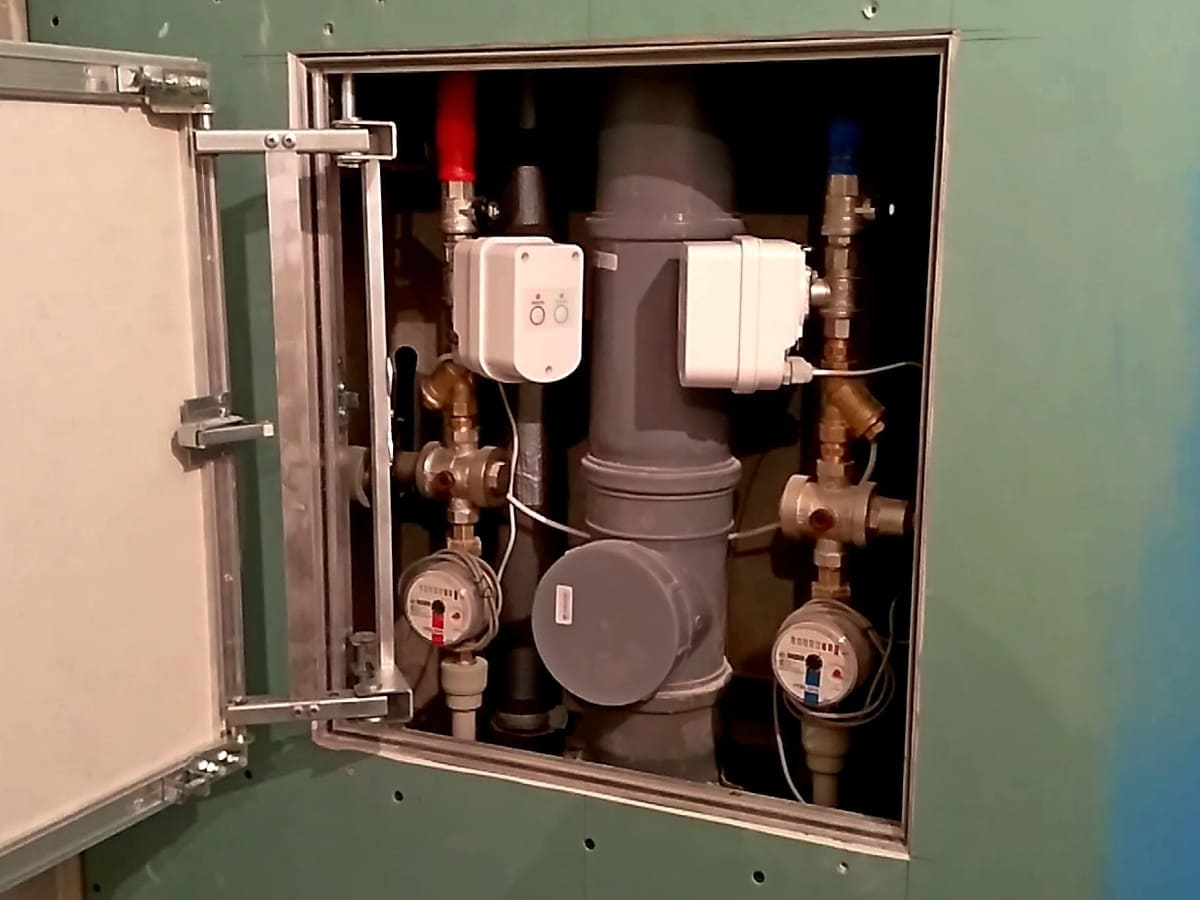

Доступ к кранам и счётчикам воды на стояках через небольшой люк.

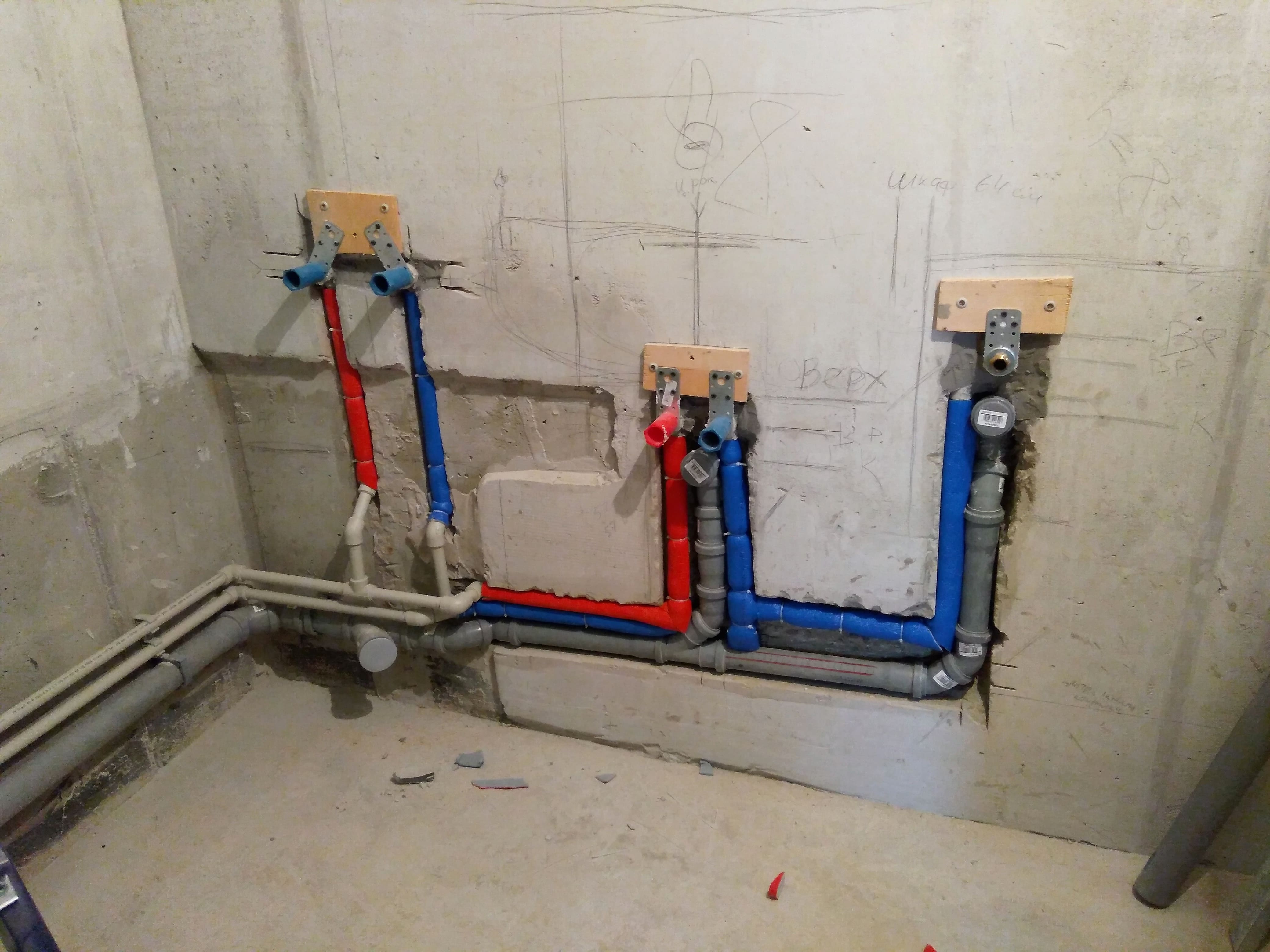

Разводка воды и канализации:

Тройниковая разводка сантехники с теплоизоляцией мест, котрые будут в стене.

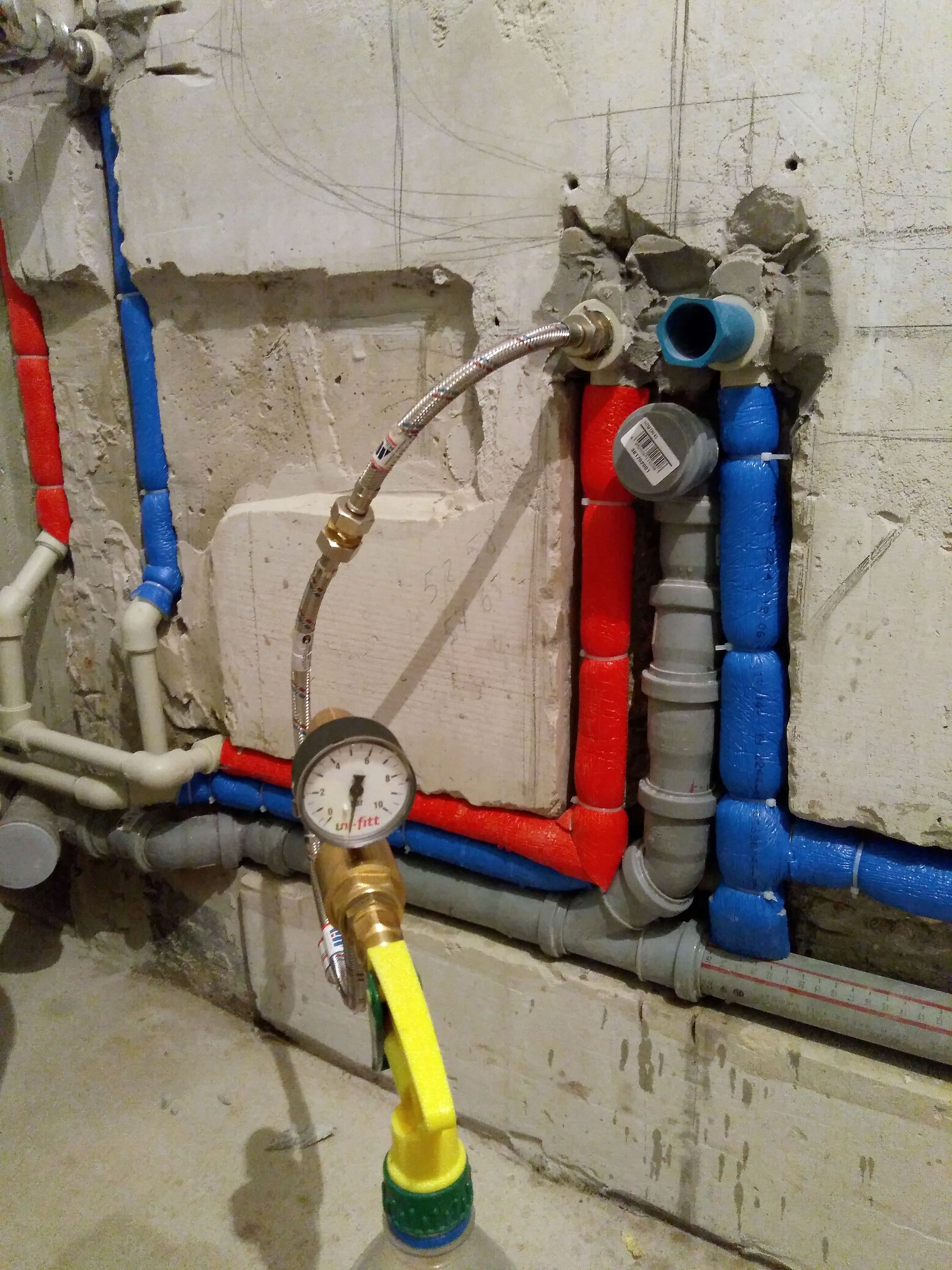

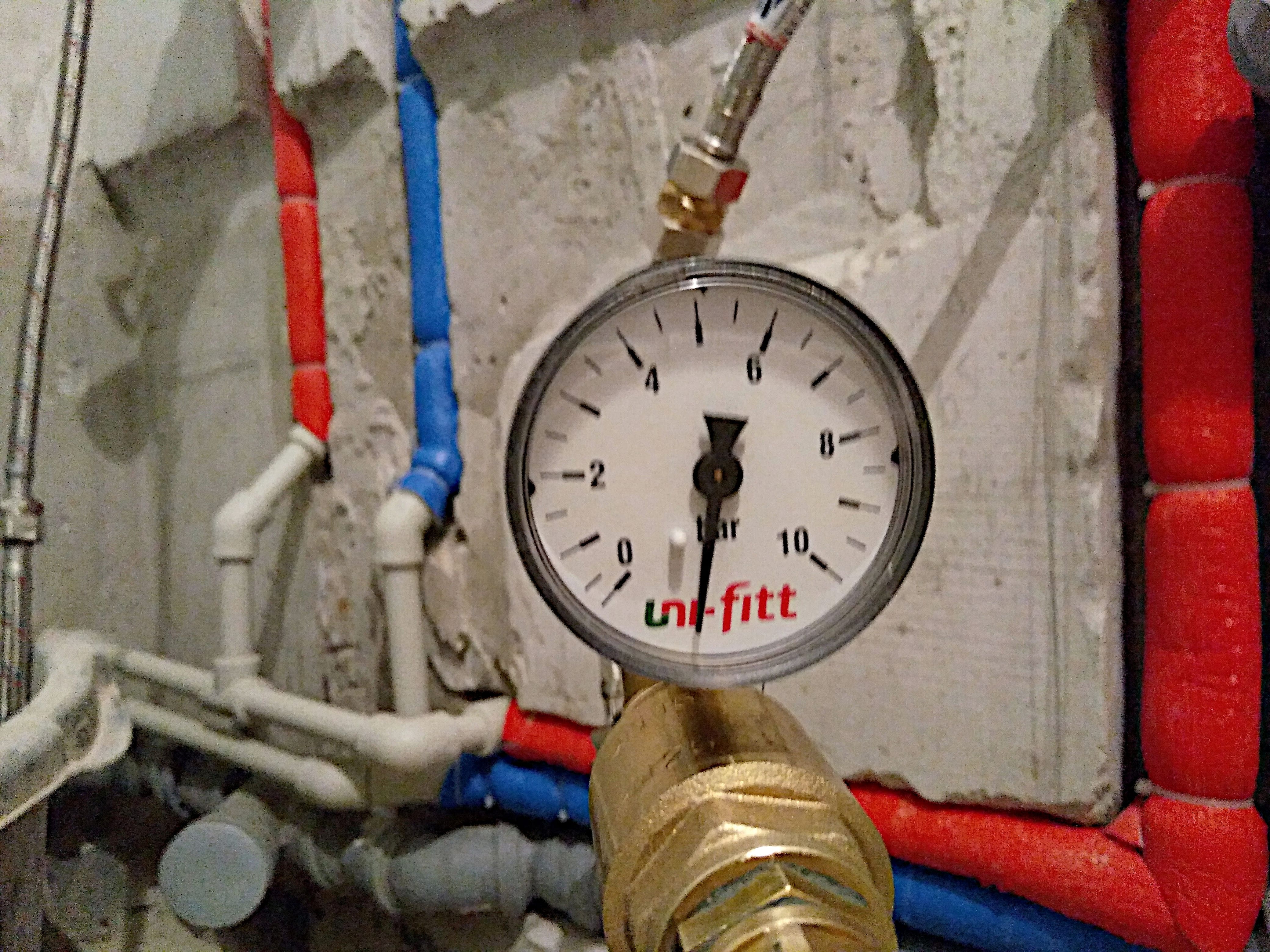

Систему проверял самодельным опрессовщиком из опрыскивателя:

Проверка системы водопровода в ванной самодельным опрессовщиком.
Проверка опрессовщиком из опрыскивателя труб водоснабжения в санузле.

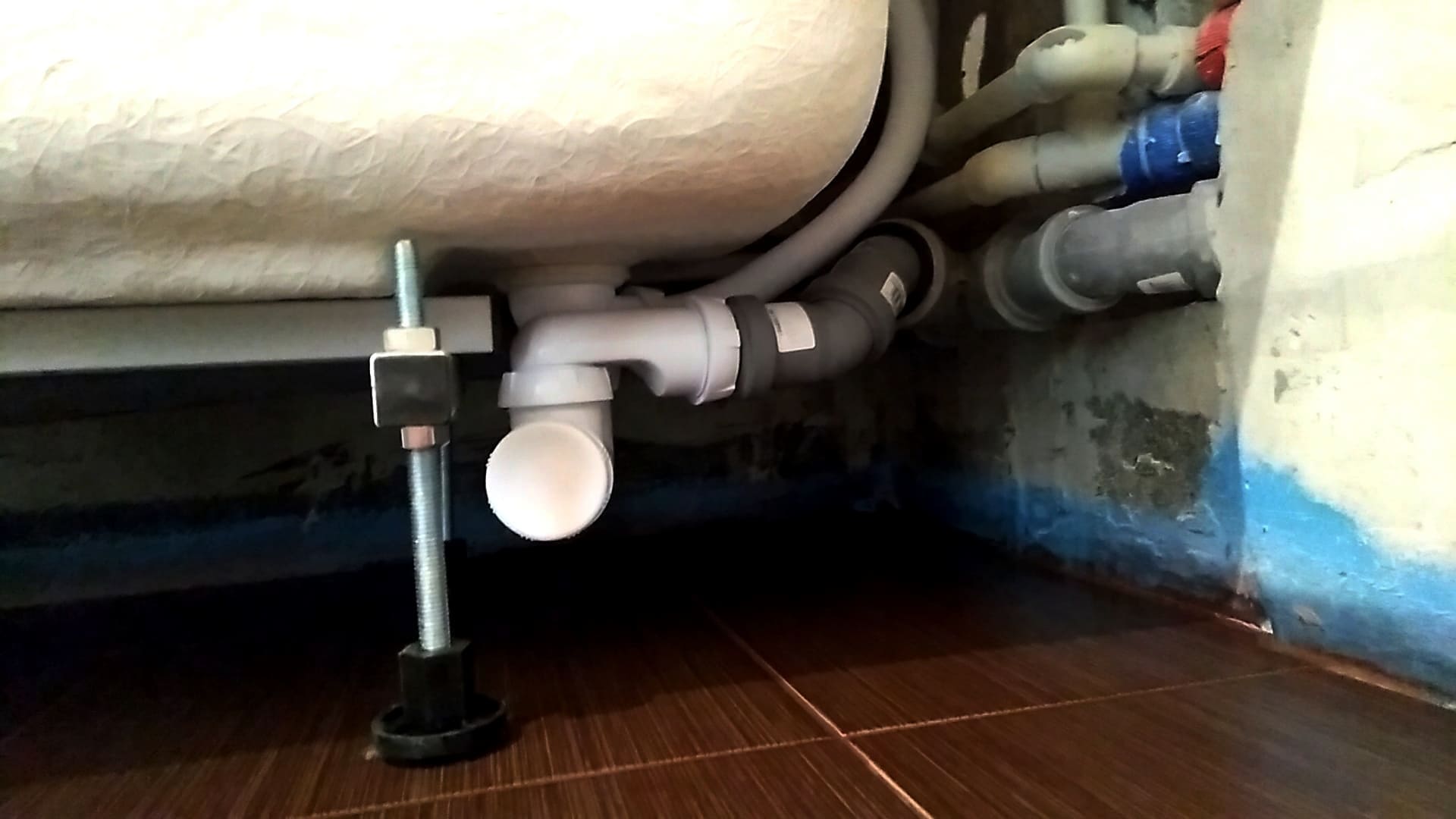

В этом санузле тоже не стали опускать крестовину стояка канализации, поэтому подключение ванны трубами сделал аналогично, и тоже работает нормально:

Подключение слива акриловой ванны Jacob Delafon трубами.

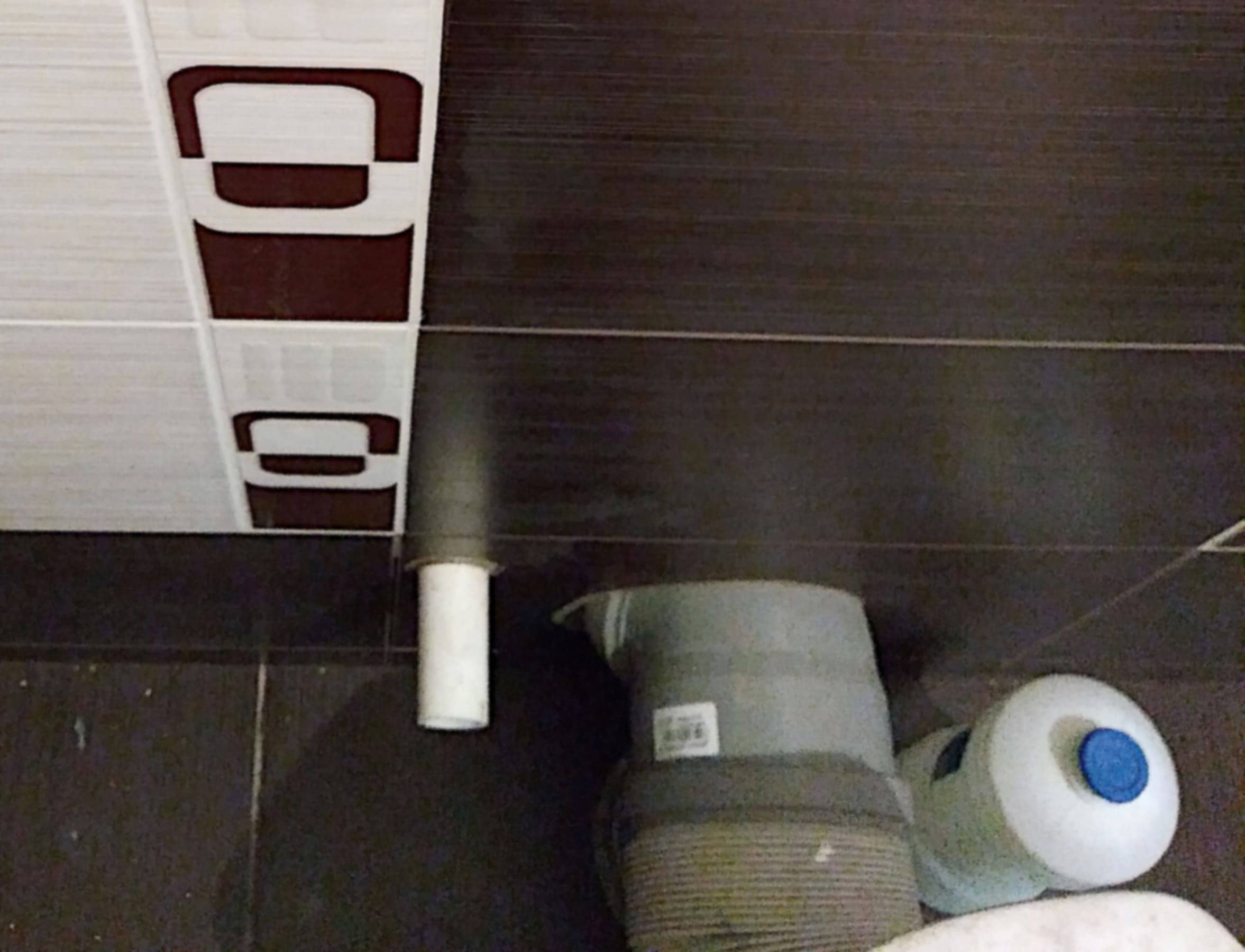

Унитаз также подключен трубой, отводами под 45 градусов, чтобы он встал по середине короба (гофра на фото – временное подключение для перемещения унитаза без отсоединения во время работы за ним):

Подключение унитаза к канализации отводами.

Гидроизоляция мокрых зон и пола была сделана, но фотографий найти, почему-то, не смог:

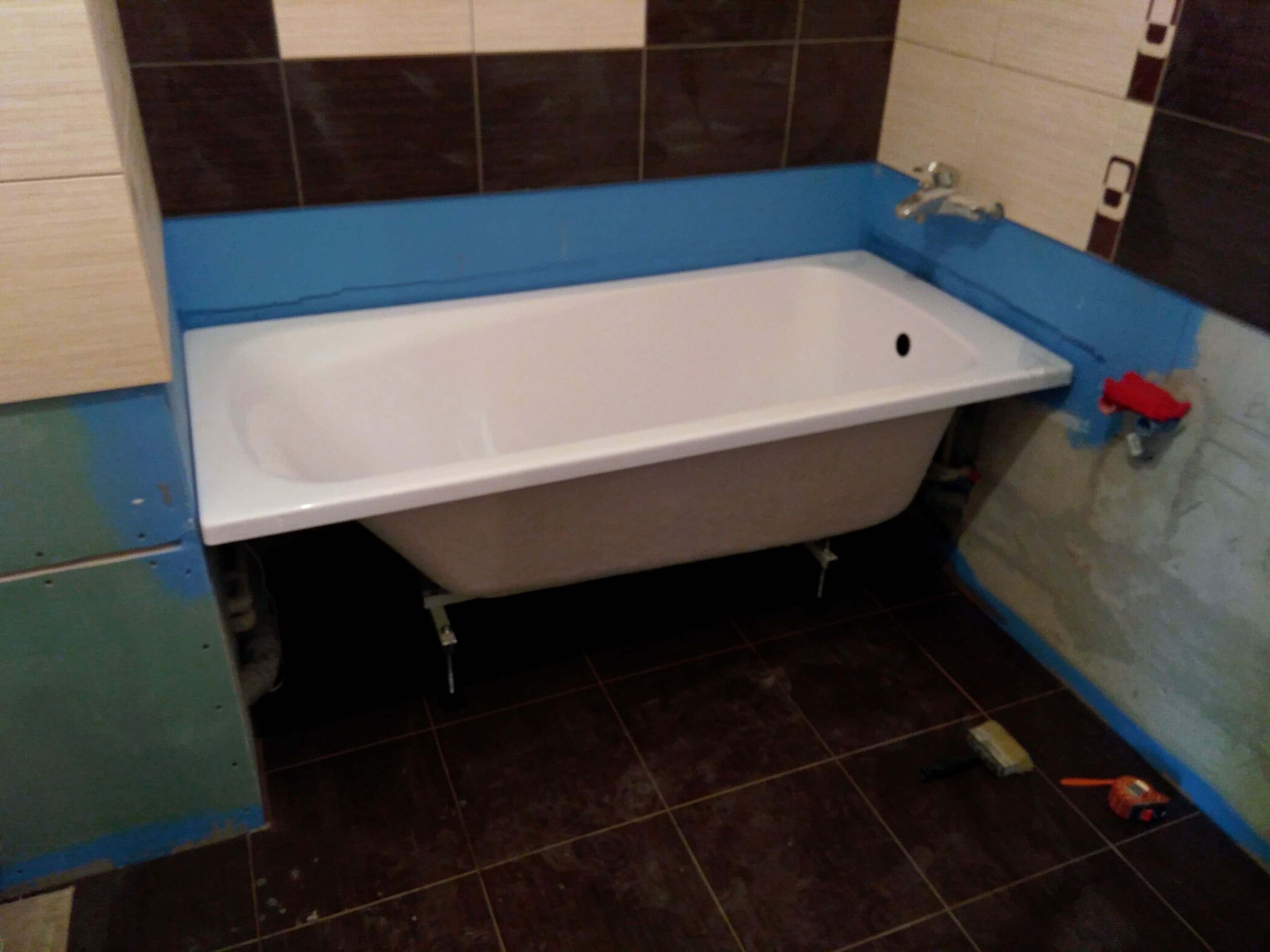

Гидроизоляция мокрых зон вокруг акриловой ванны.

Люк под плитку здесь установил алюминиевый Эвент:

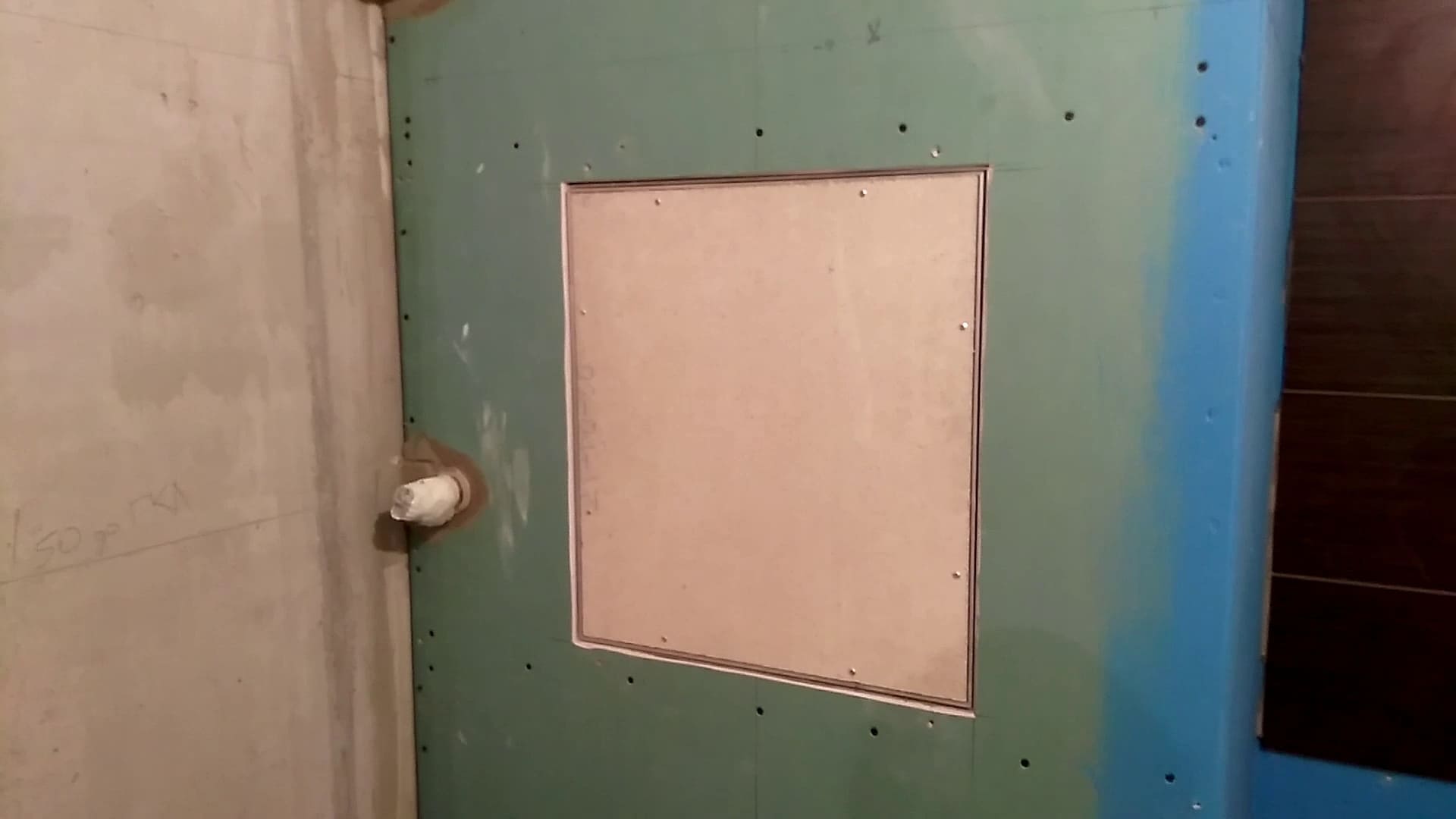

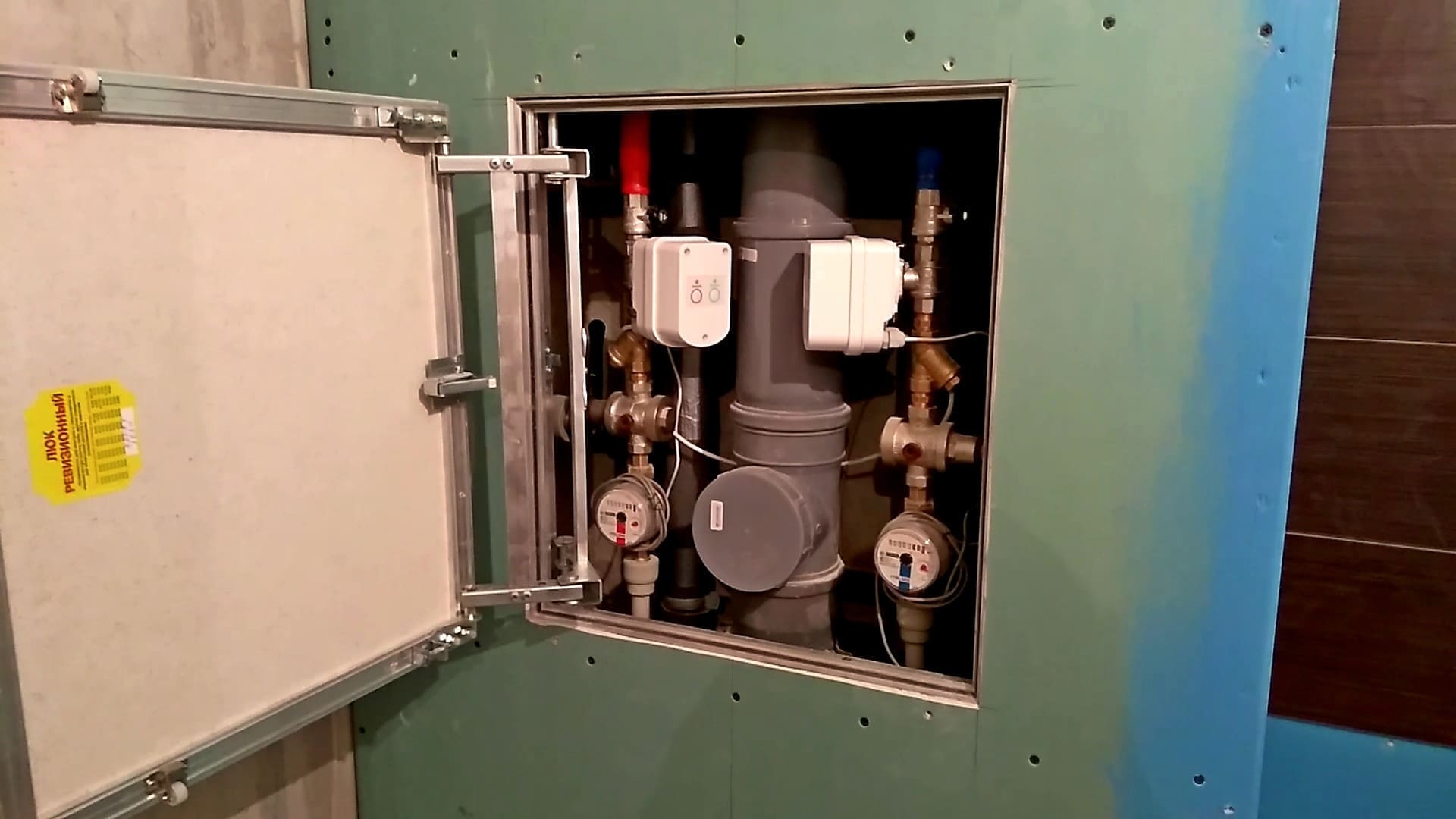

Установлен в короб из гипсокартона алюминиевый люк под плитку Эвент.
Открытый ревизионный алюминиевый люк под плитку Эвент.

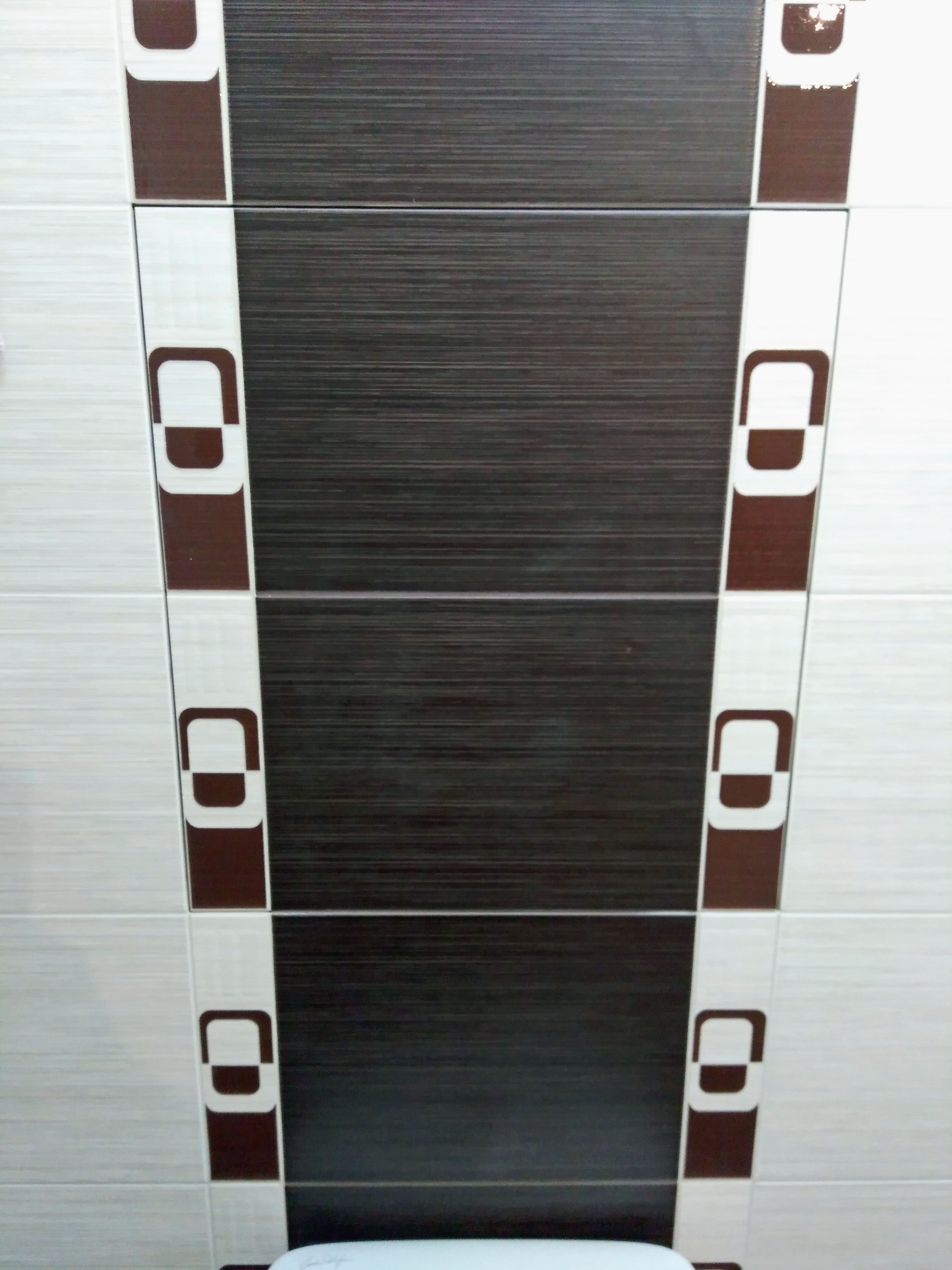

Люк, отделанный плиткой, но без заделки швов (фотку с заделанными швами тоже не нашёл):

Облицованный плиткой люк Эвент.

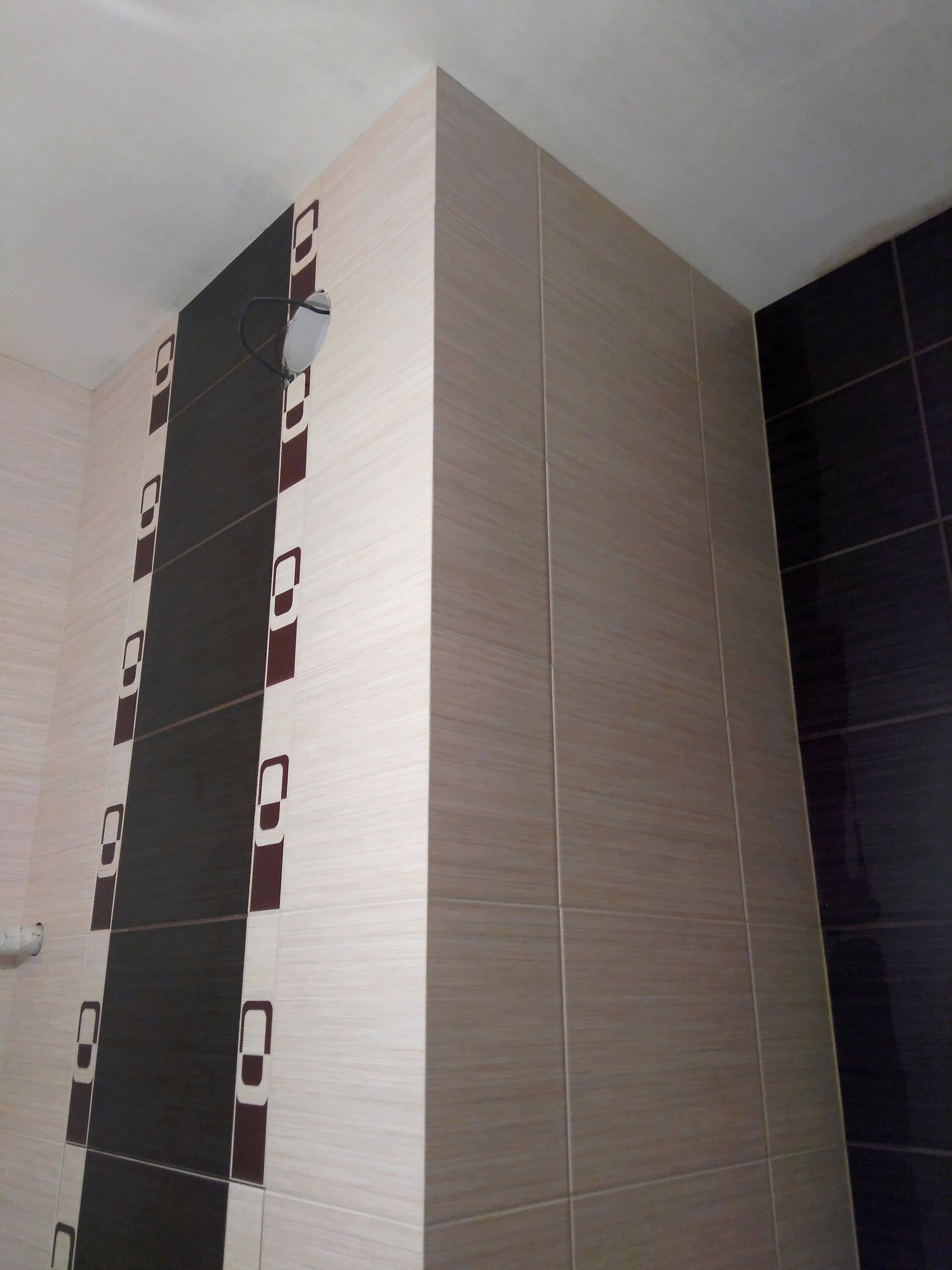

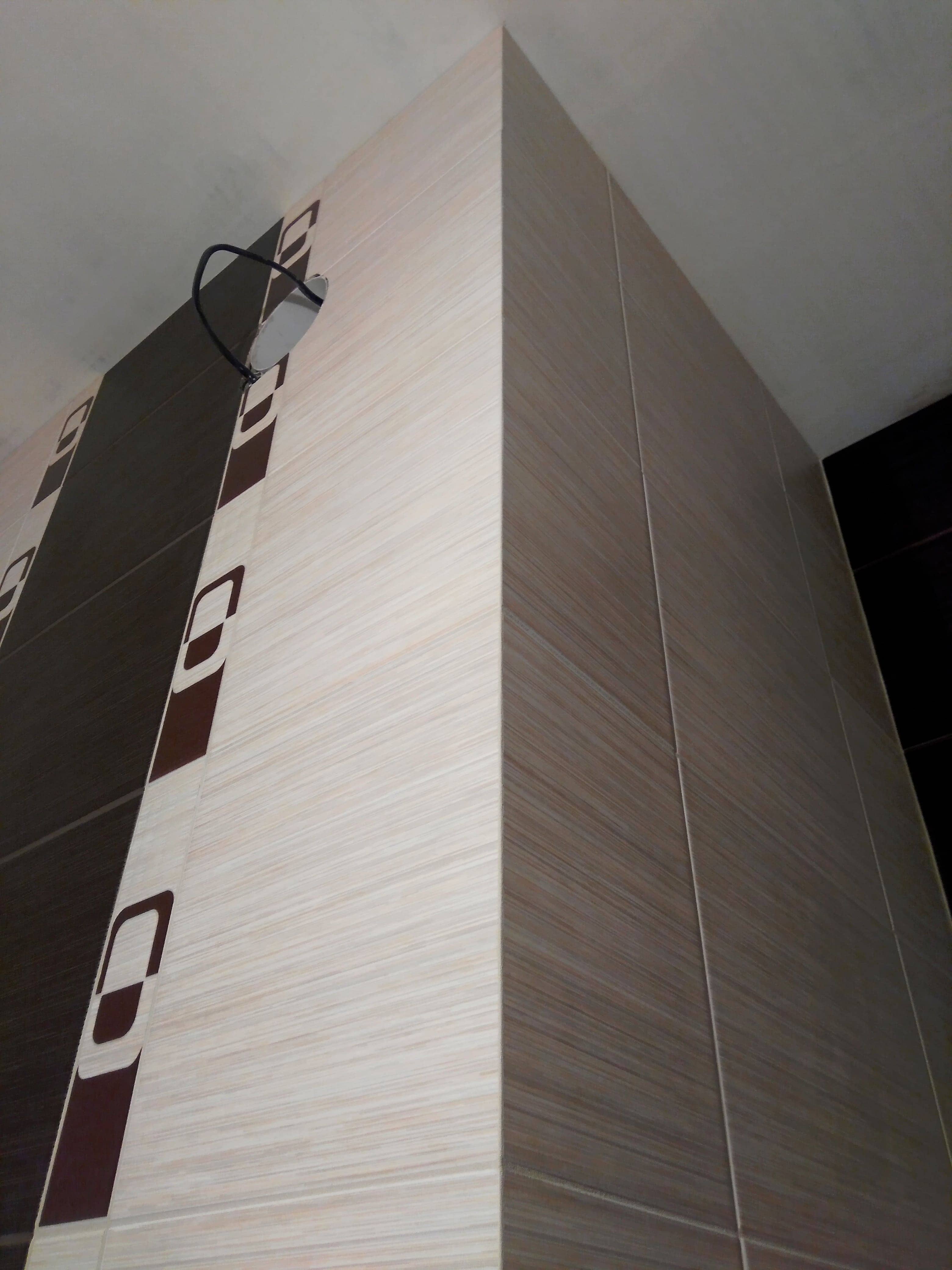

На коробе, который скрывает стояки водоснабжения и канализации внешний угол облицовки запилен под 45 градусов:

Короб из гипсокартона с плиткой, который закрывает стояки.
Угол облицовки запилен под 45 градусов.
Заусовка наружного угла керамической плитки на коробе.

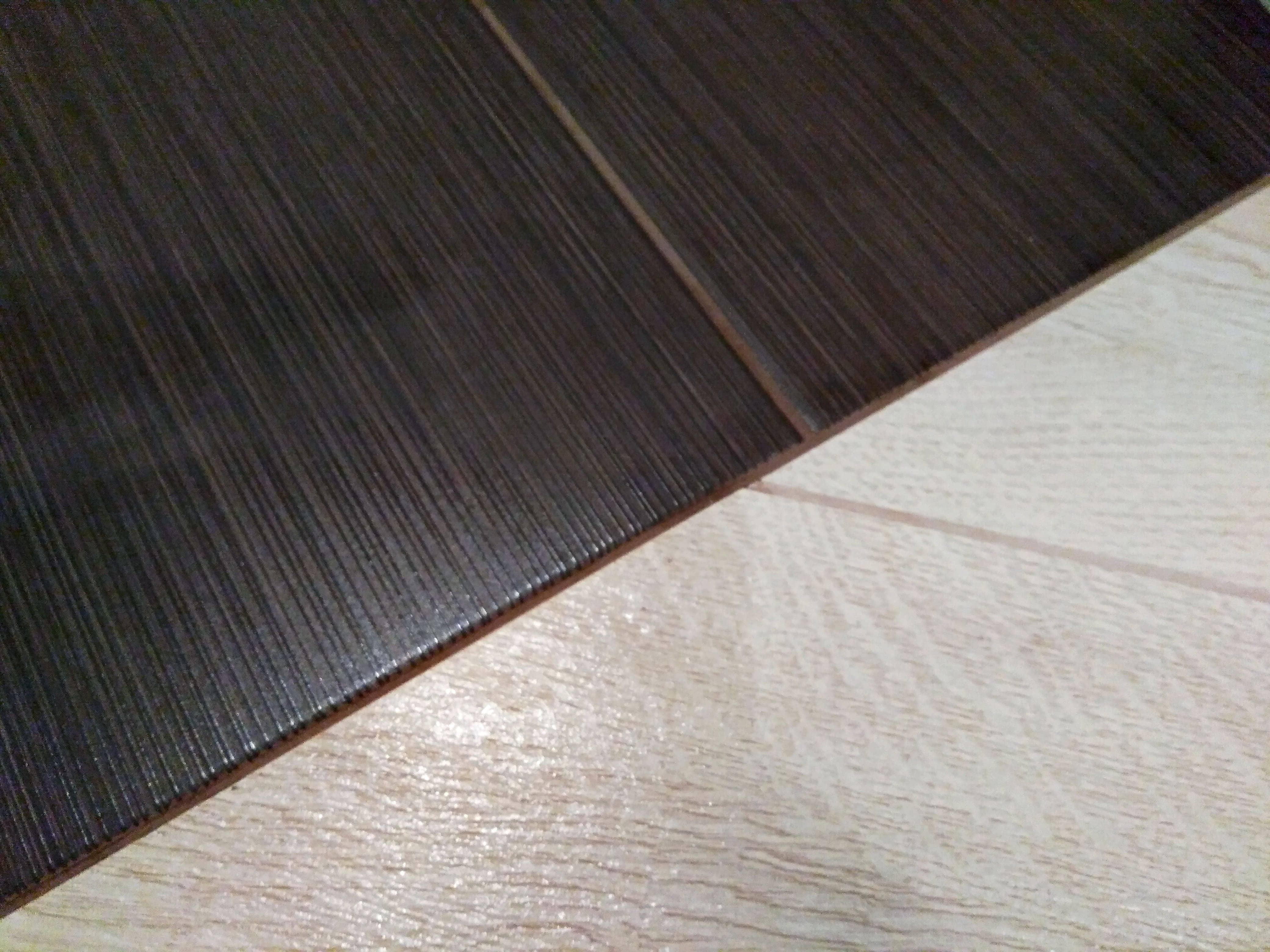

В ванной и прихожей один уровень пола, порог не ставил, а сделал стык напольных покрытий через плиточный шов:

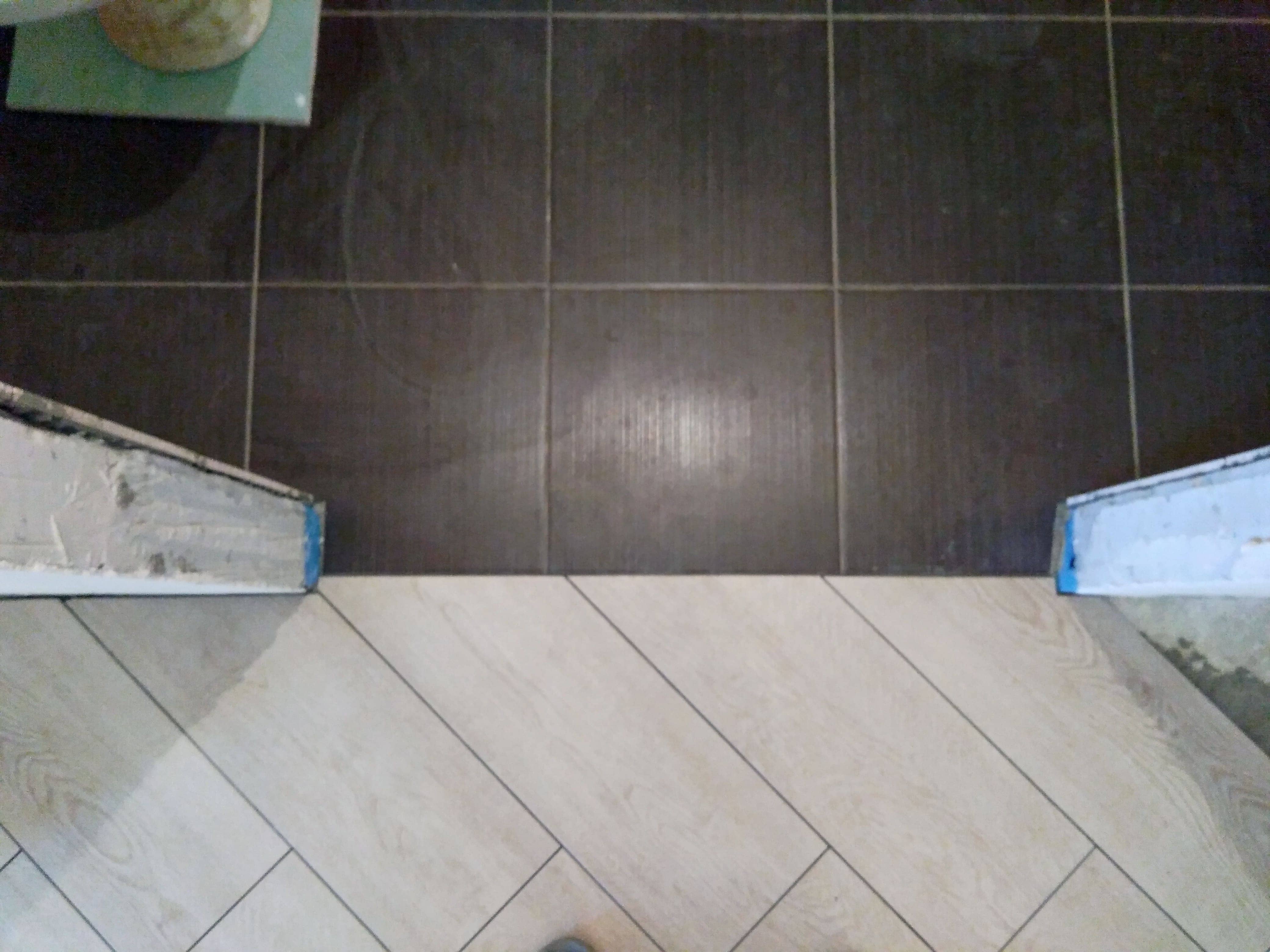

Стык напольной плитки Вельвет санузла и керамогранита Forest в прихожей без порога.
Плиточный шов в дверном проёме между ванной комнатой и прихожей.

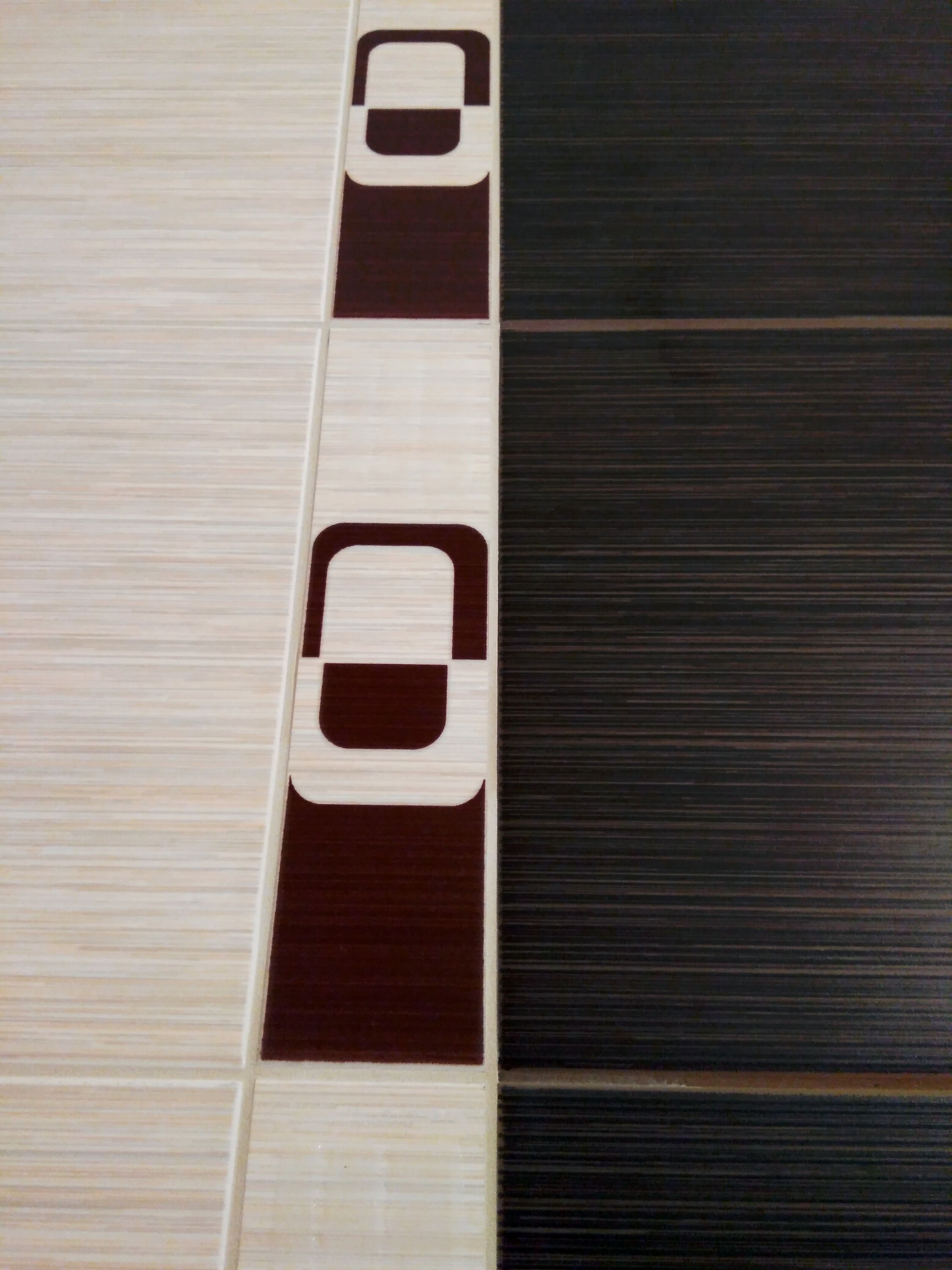

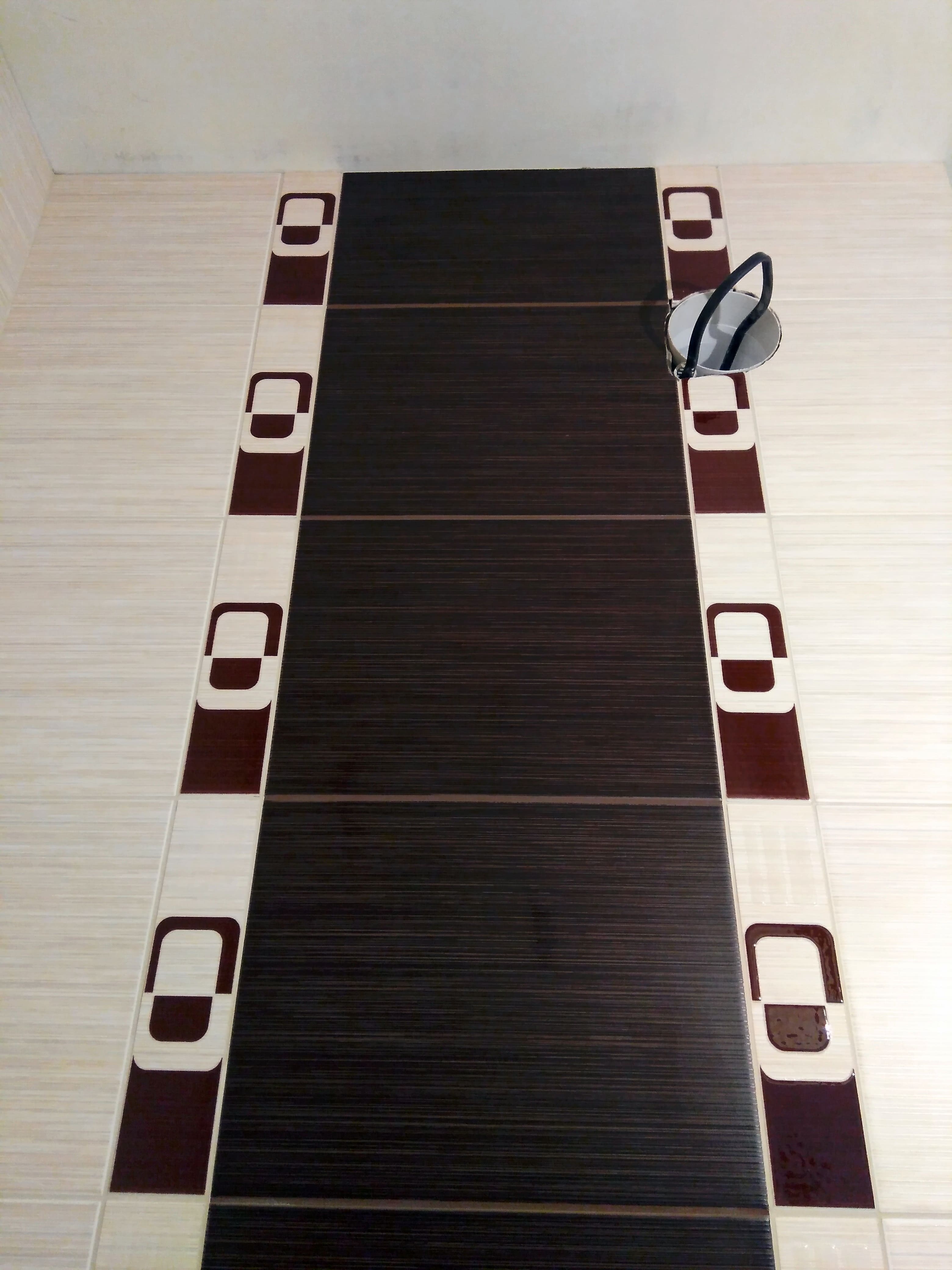

Швы сделал в цвет плитки затиркой Mapei Ultracolor Plus и между цветами аккуратный переход:

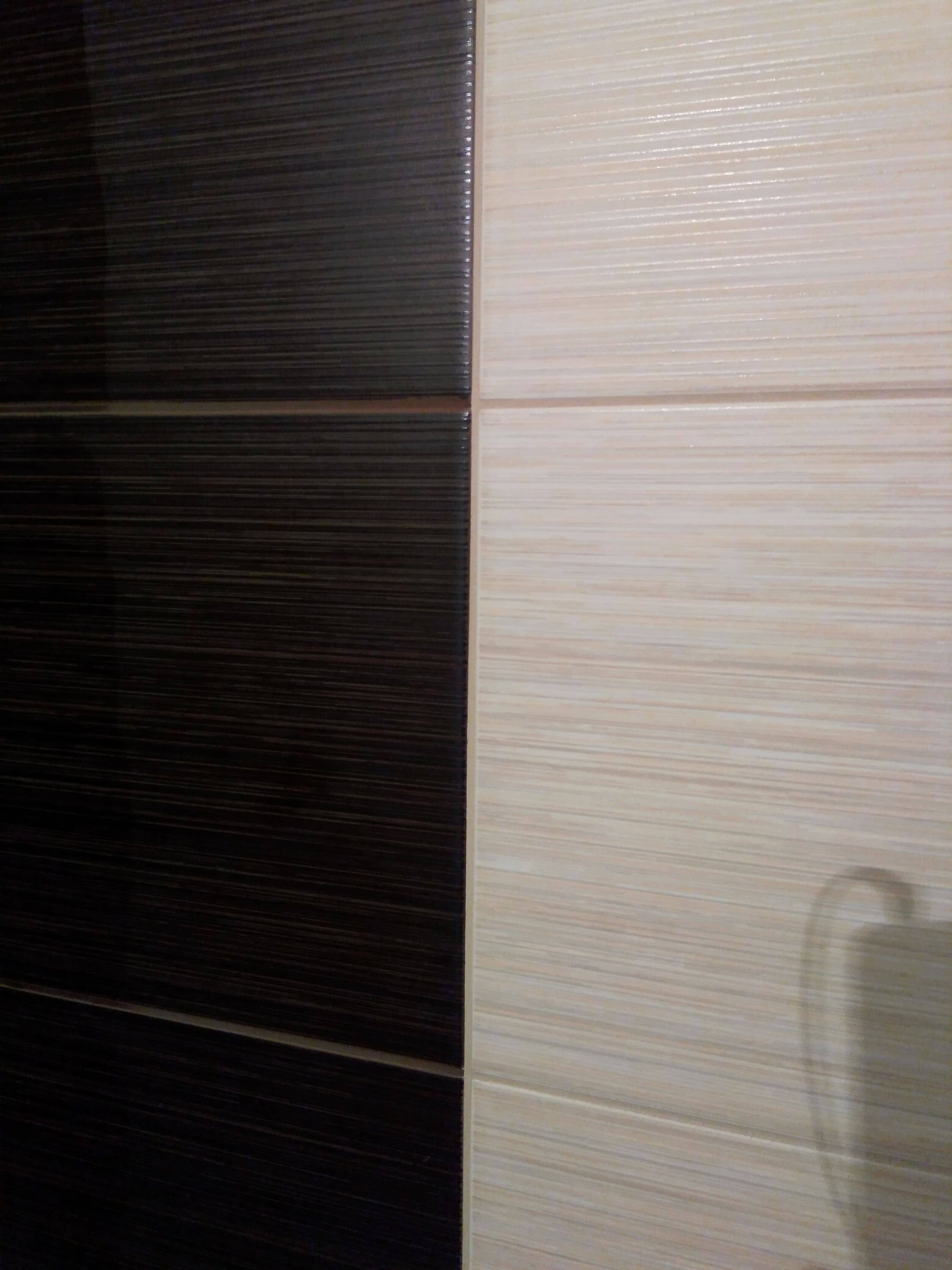

Разный цвет затирки между разными плитками.
Переход затирки из цвета в цвет.

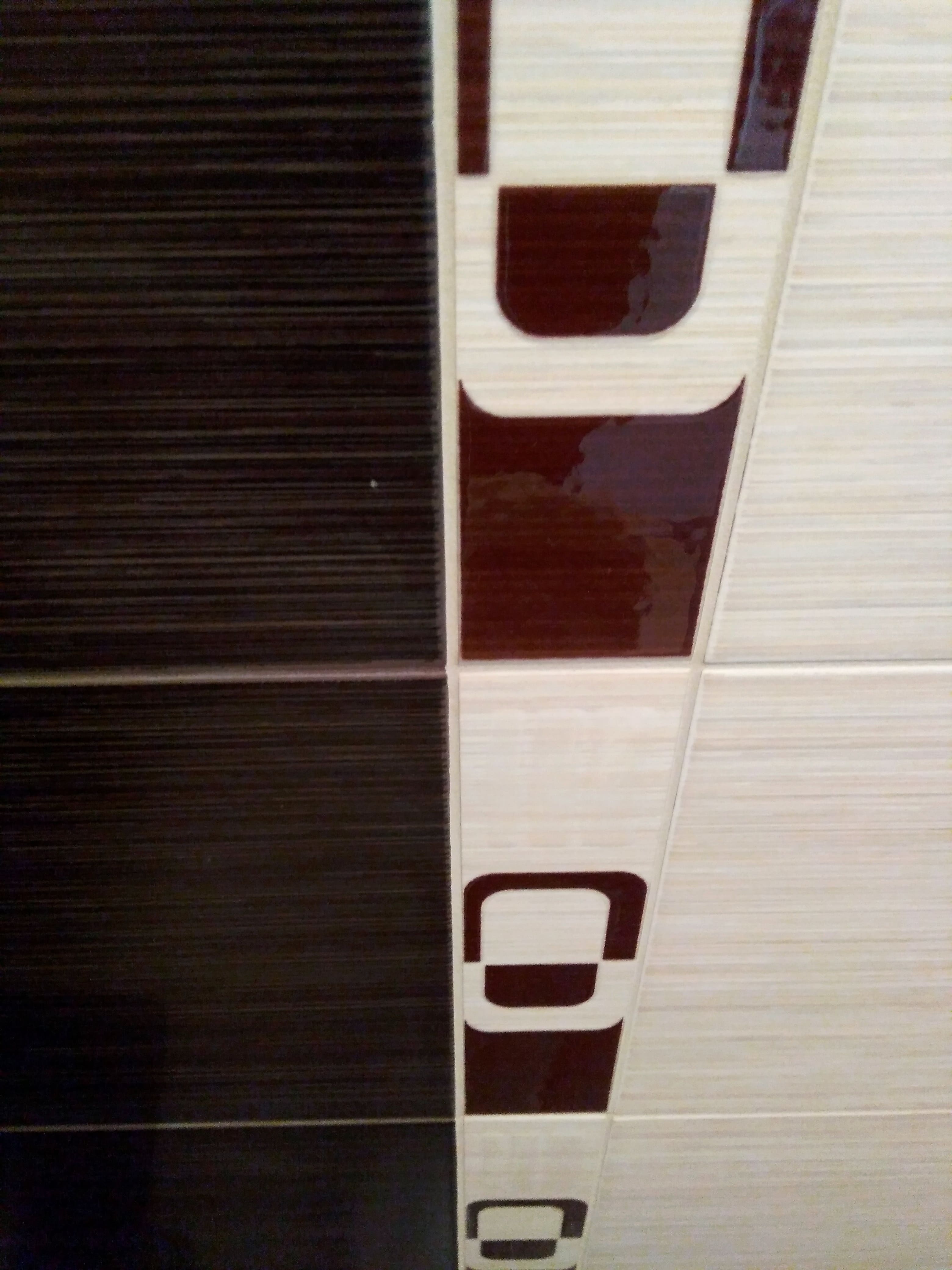

Свой цвет затирки для разной плитки.
Расшивка двух цветов - коричневого и бежевого.
Разноцветная расшивка в коричневой и бежевой плитке Golden Tile.

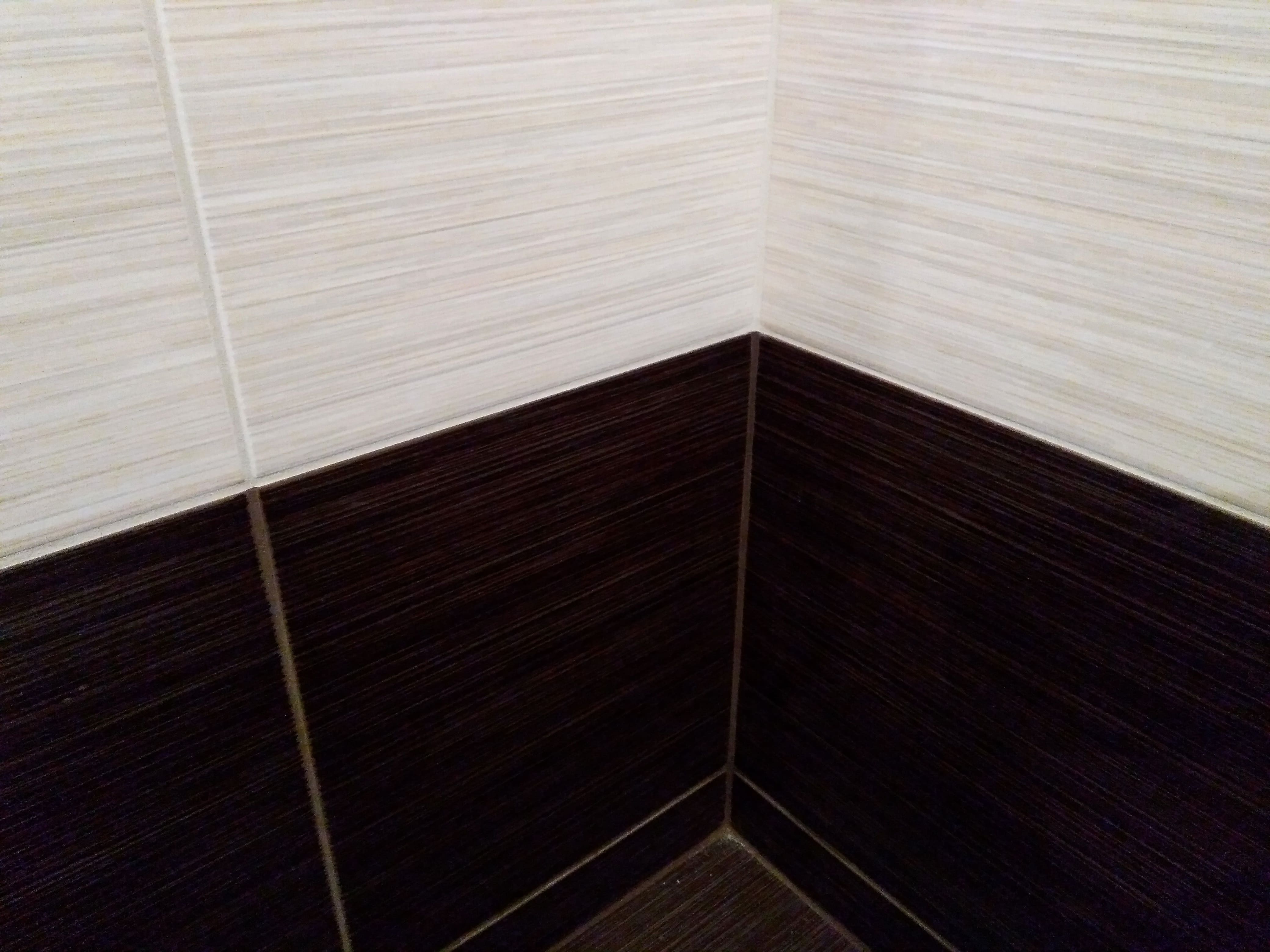

Аккуратные швы во внутренних углах керамической плитки.

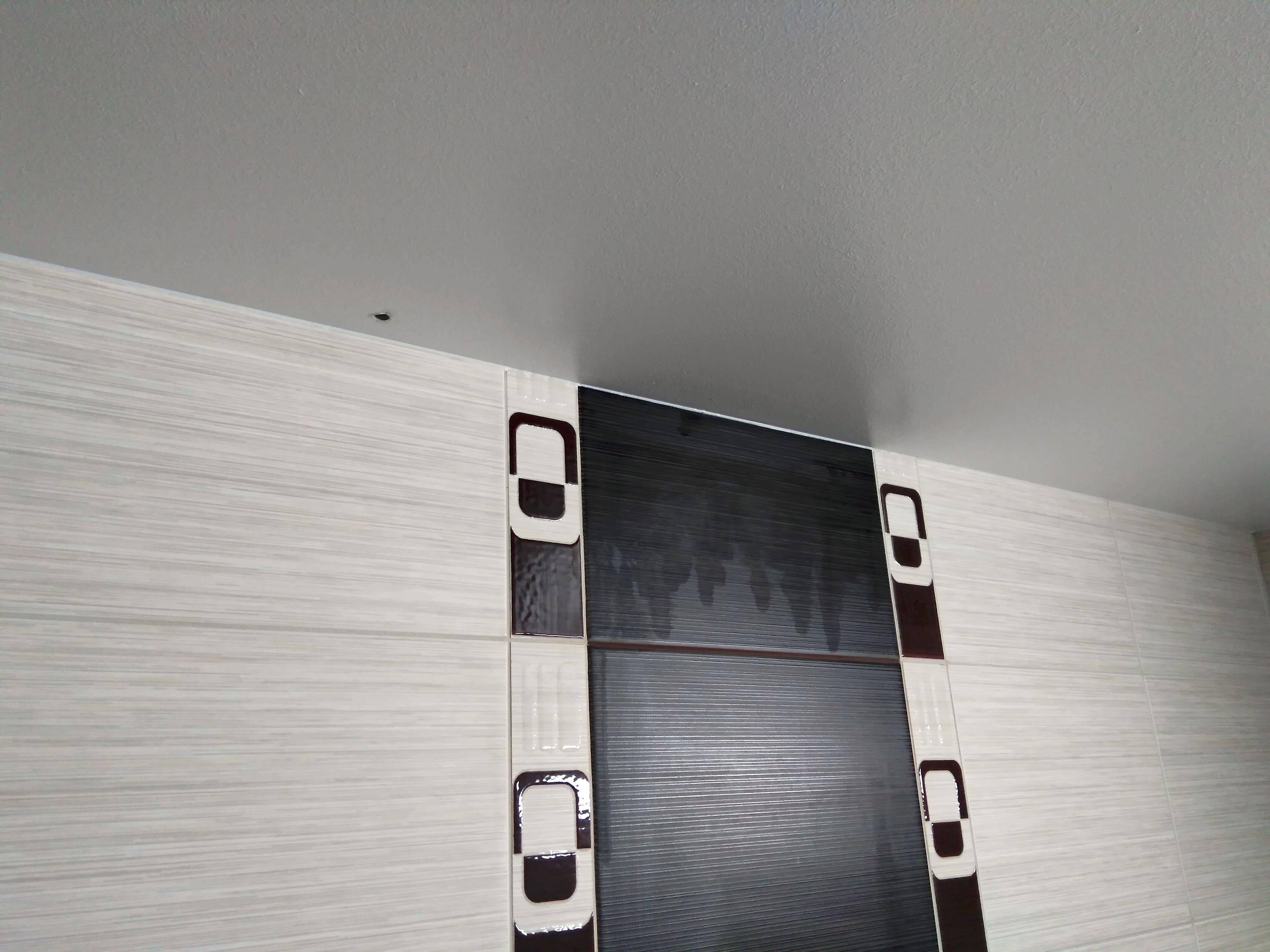

Угол между плиткой и потолком оформил белым силиконом:

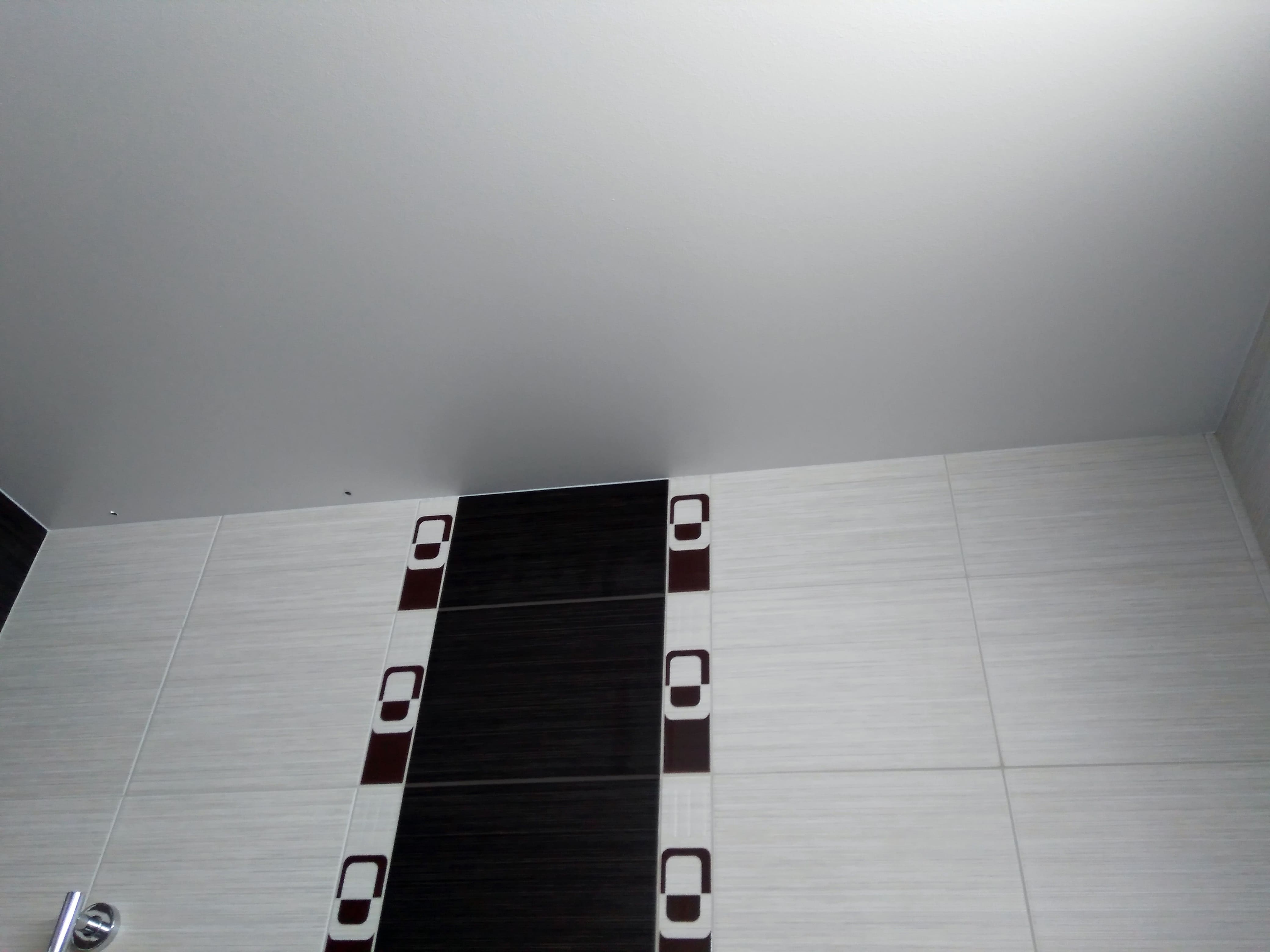

Угол между плиткой и потолком заделан белым силиконом.
Примыкание плитки к потолку оформил силиконовым герметиком.
Примыкание к потолку оформил белым Mapesil.

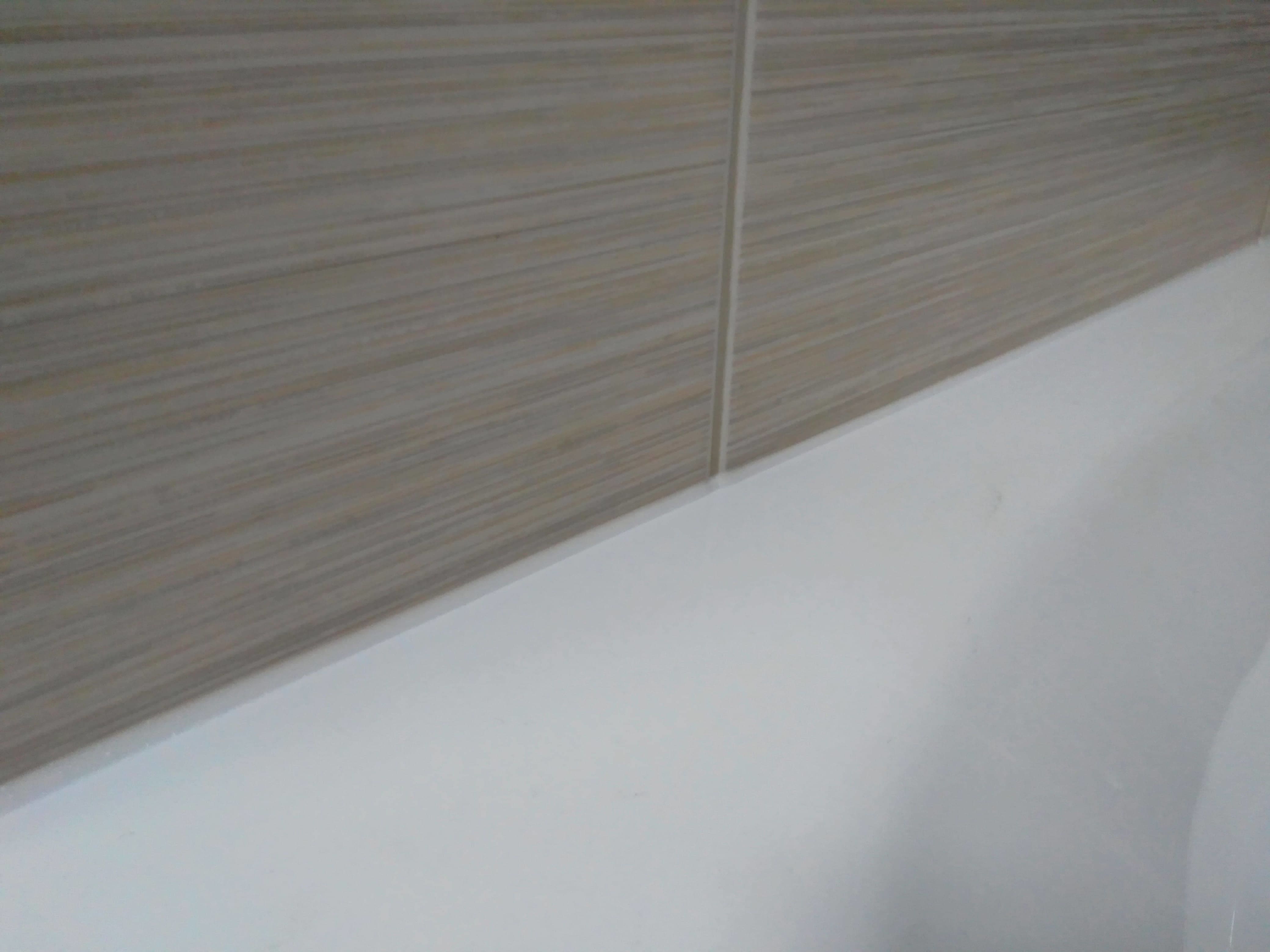

Примыкание плитки к ванне (Jacob Delafon) оформлено также силиконом:

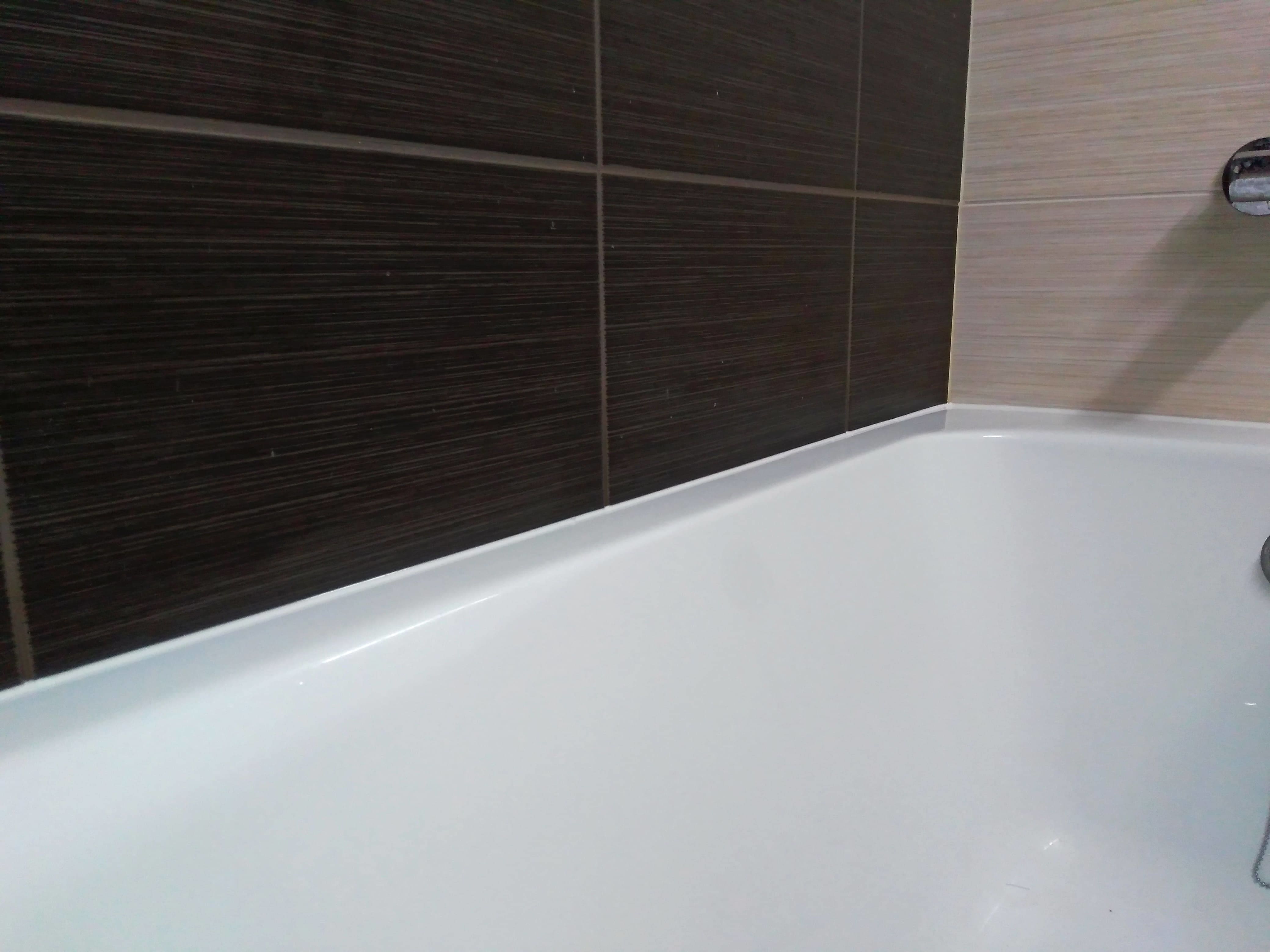

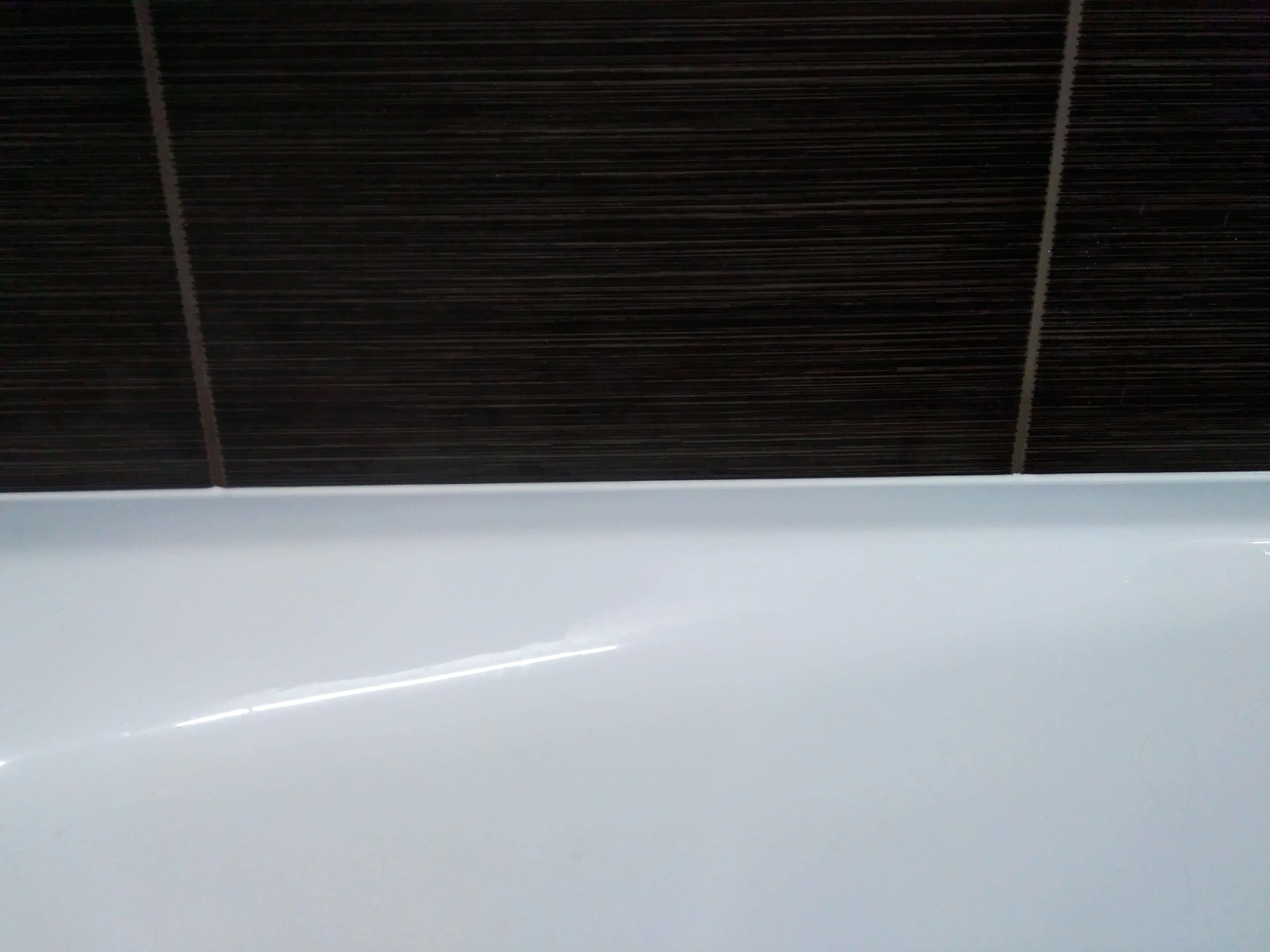

Угол между плиткой и ванной заделан белым силиконом.
Белый силикон mapesil ac в углу ванны и плитки.
Белый силиконовый герметик между ванной и плиткой.

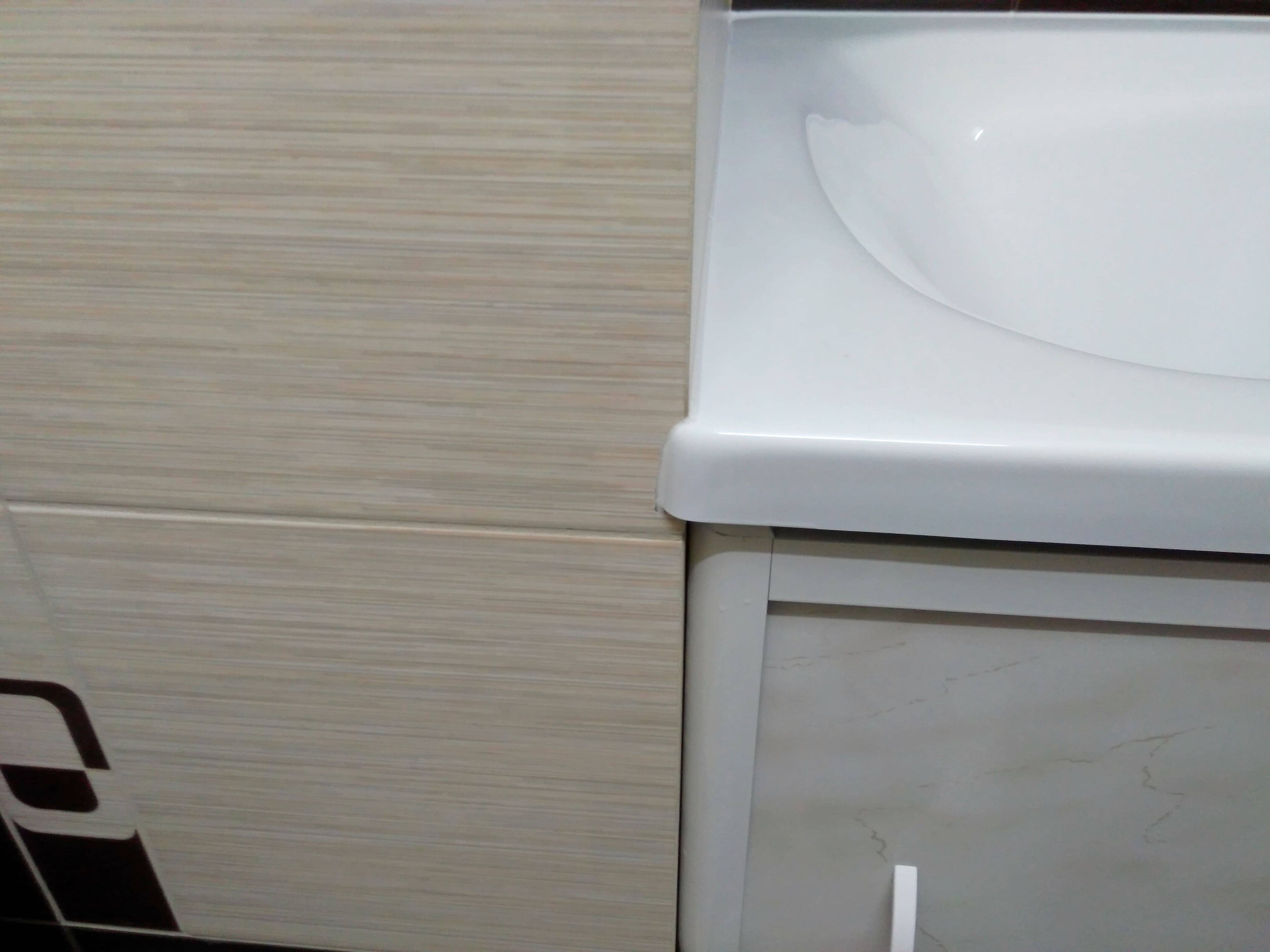

Сделал вырез в плитке под бортик акриловой ванны.

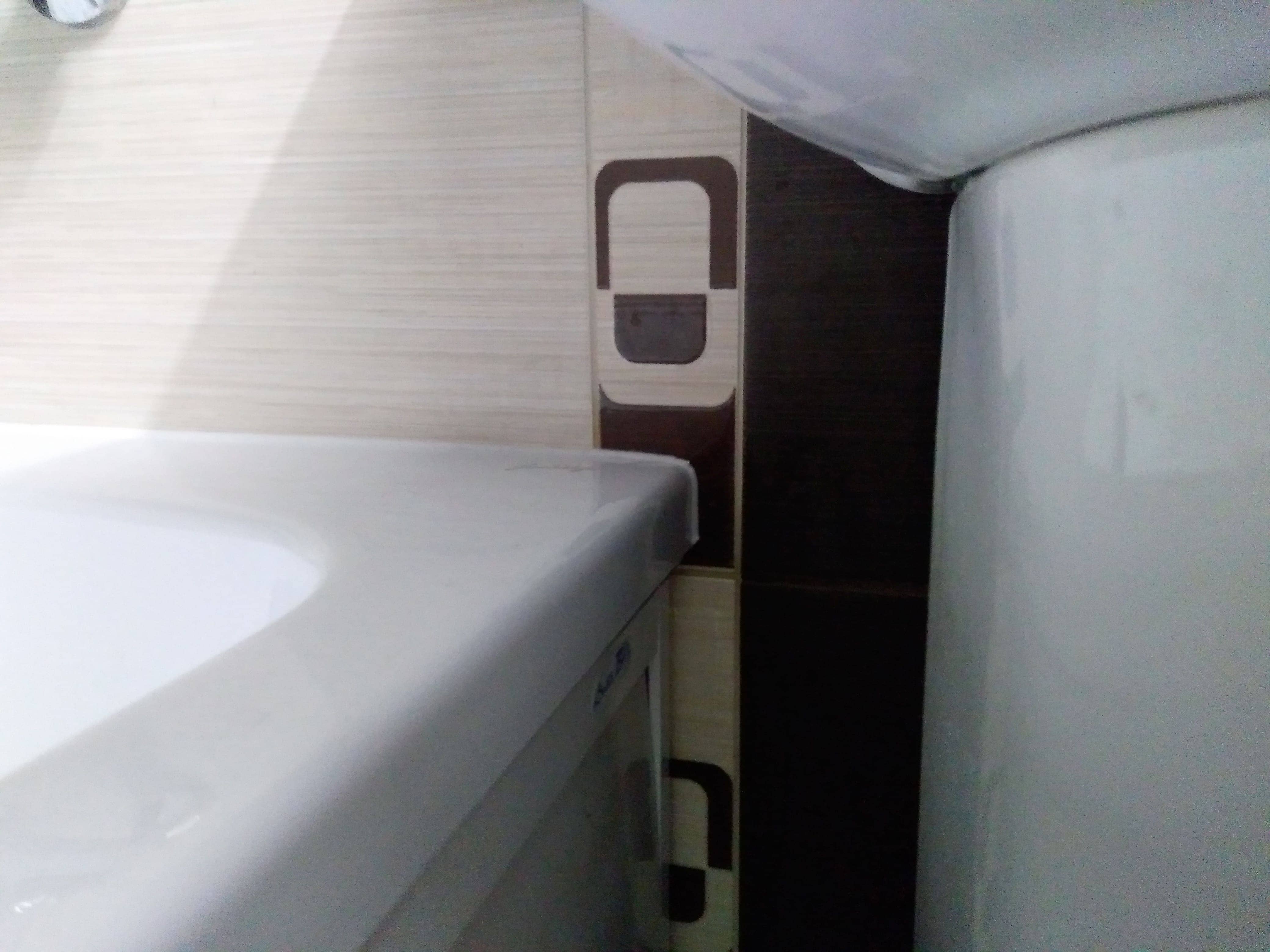

Плитка с торца ванны вокруг бортика акриловой ванны Jacob Delafon.

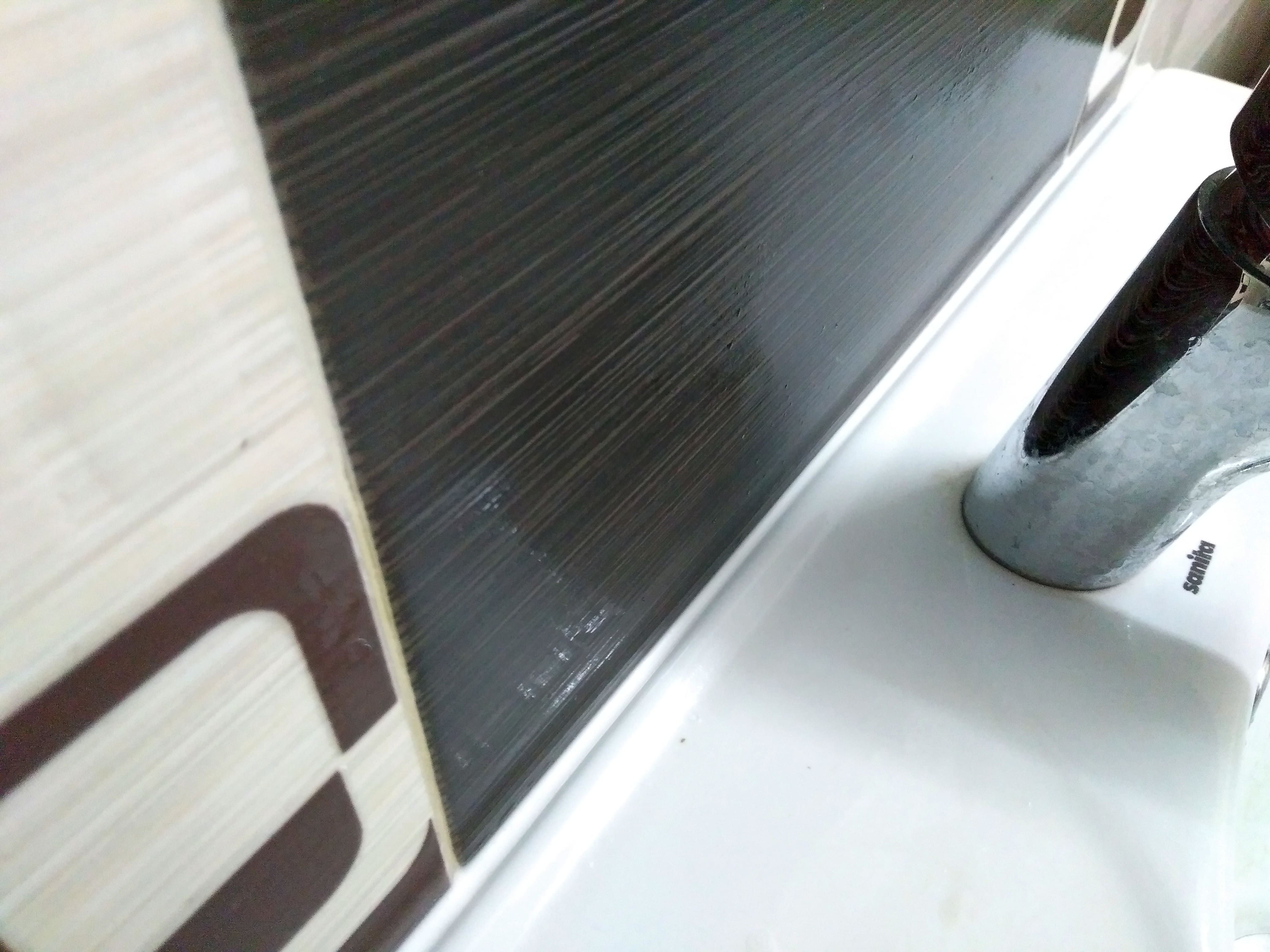

Примыкание раковины к плитке аналогично сделано силиконом:

Примыкание раковины к плитке отделал белым силиконовым герметиком.

Смеситель с полотенцесушителем установлены аккуратно, без зазоров и видимости резьбы:

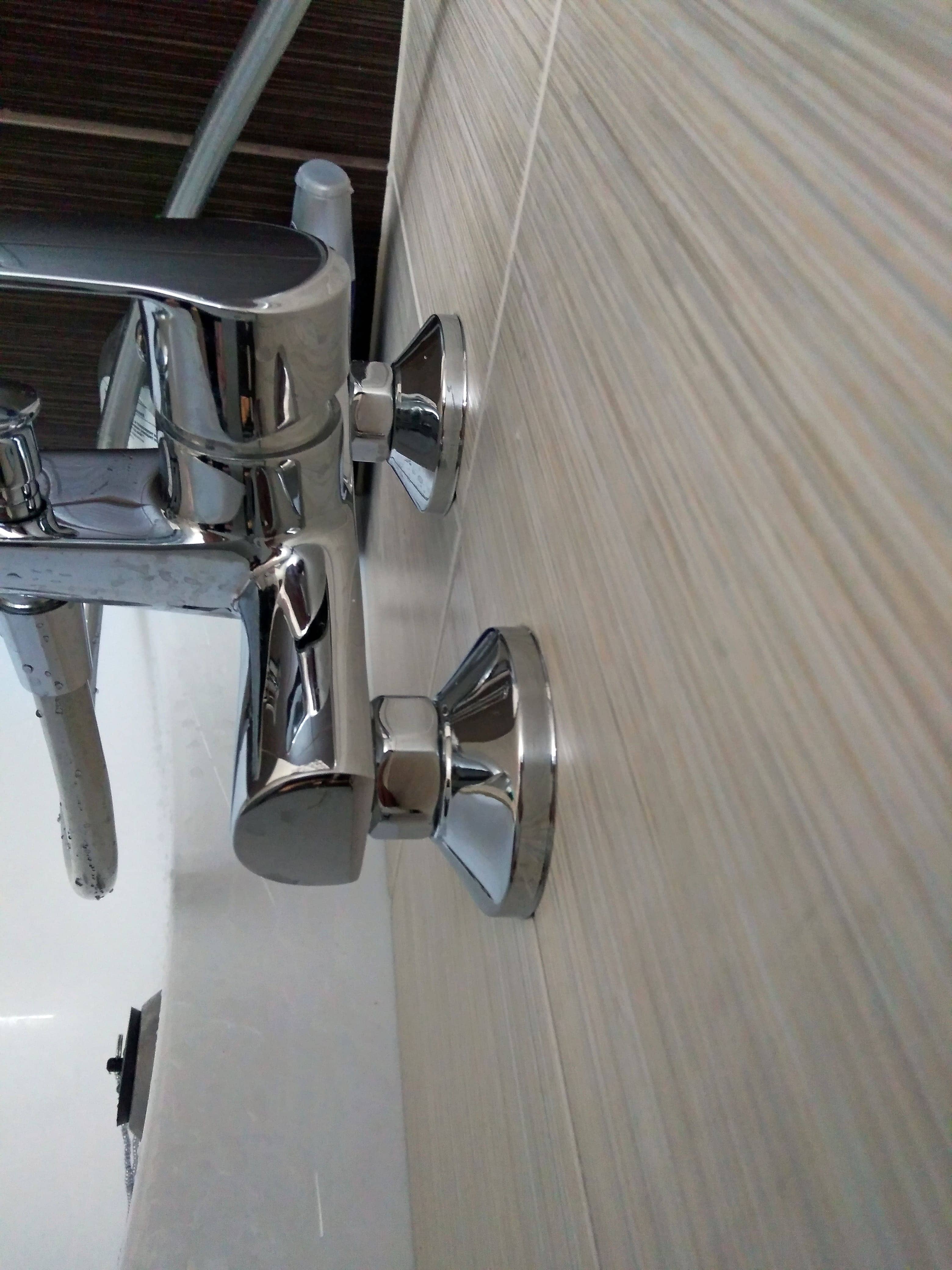

Настенный смеситель для ванны установлен без зазоров.

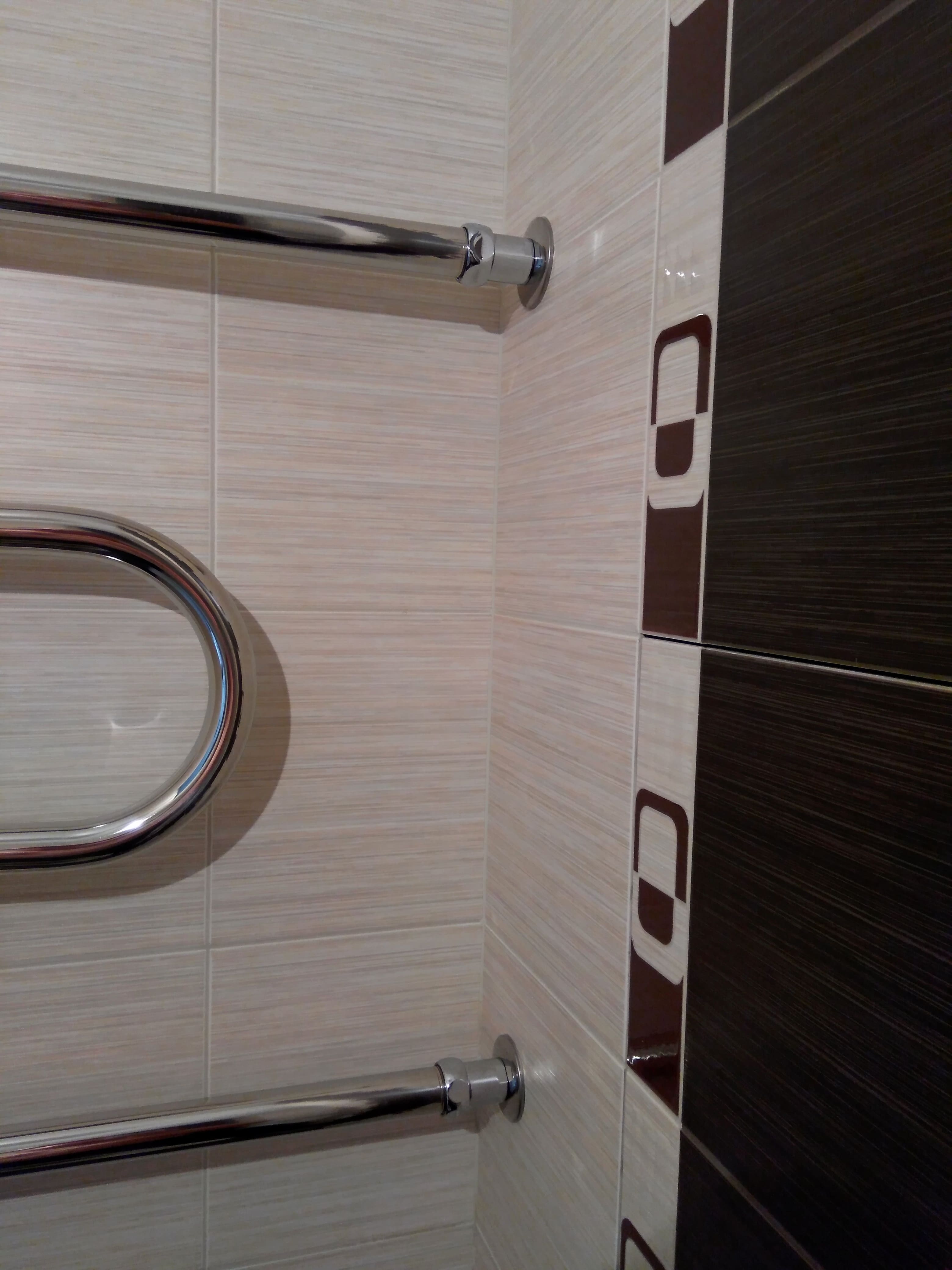

ustanovka-zmeevika.

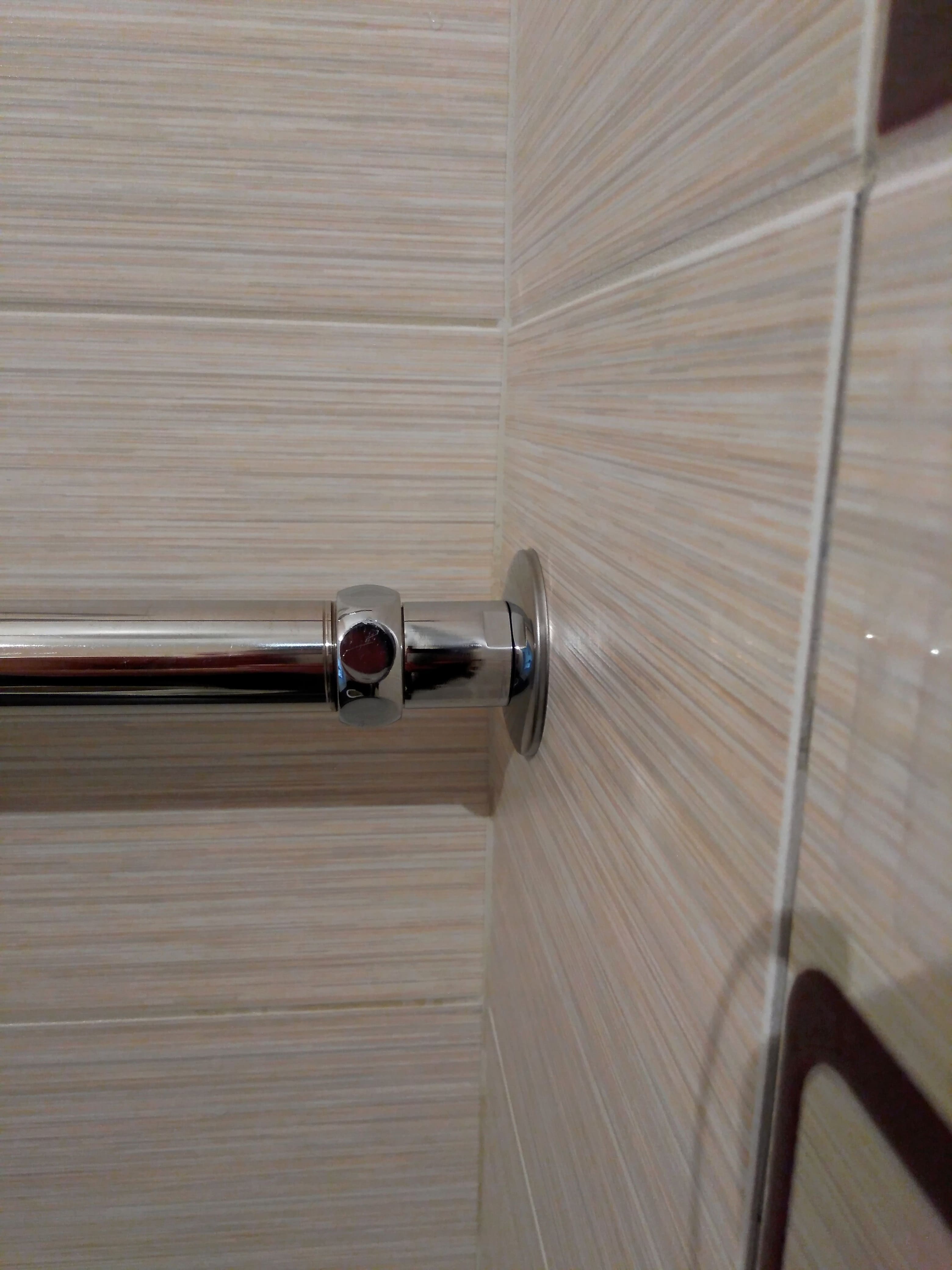

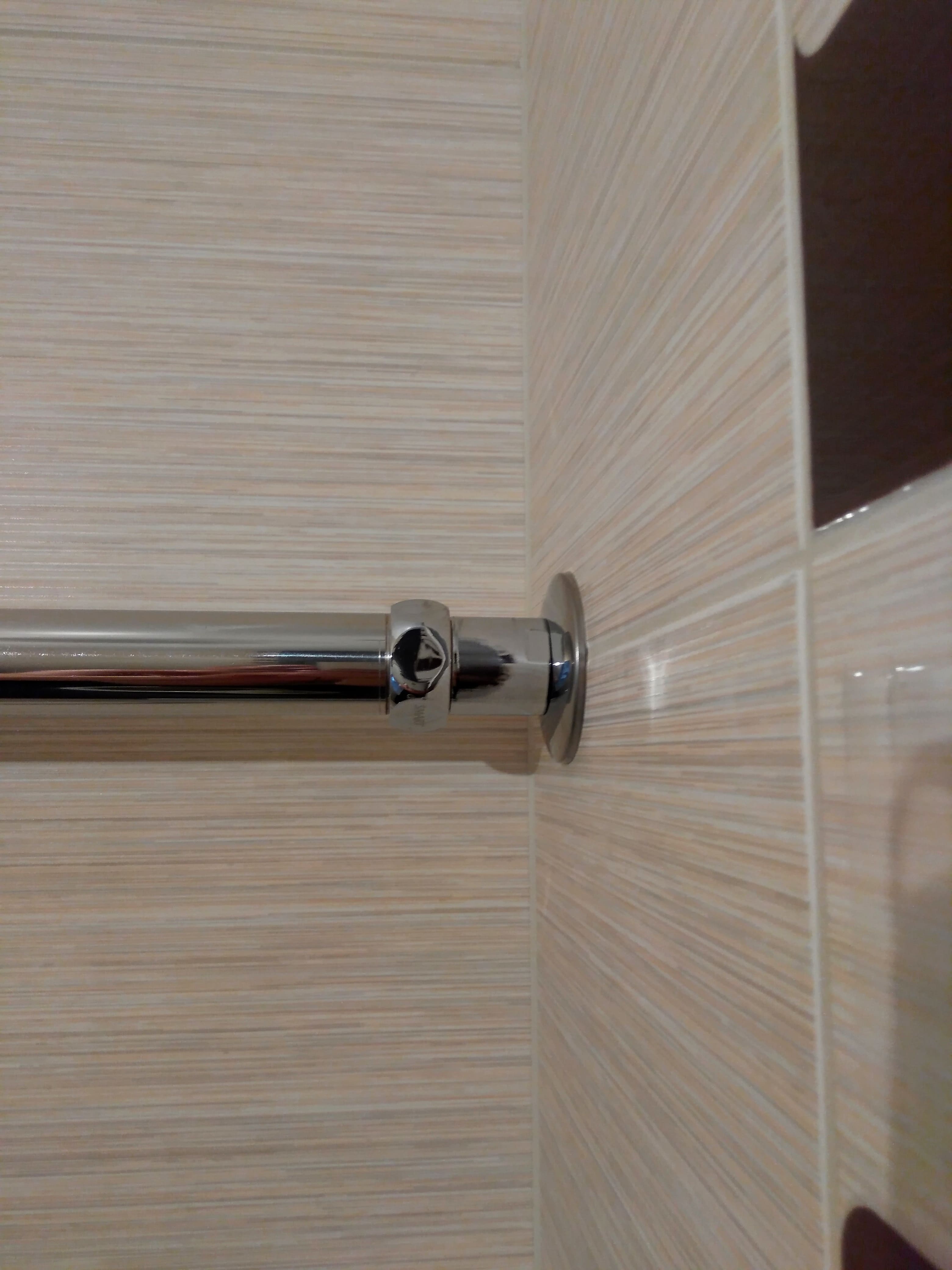

Отражатель полотенчика плотно лёг на плитку.
Отражатель змеевика аккуратно расположился на плитке.

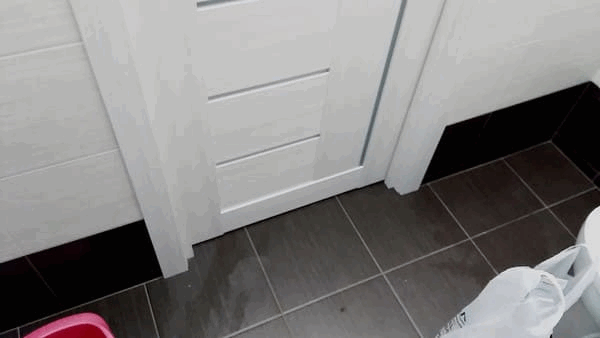

Фото двери тоже не нашёл, поэтому гифка:

Дверь в ванную

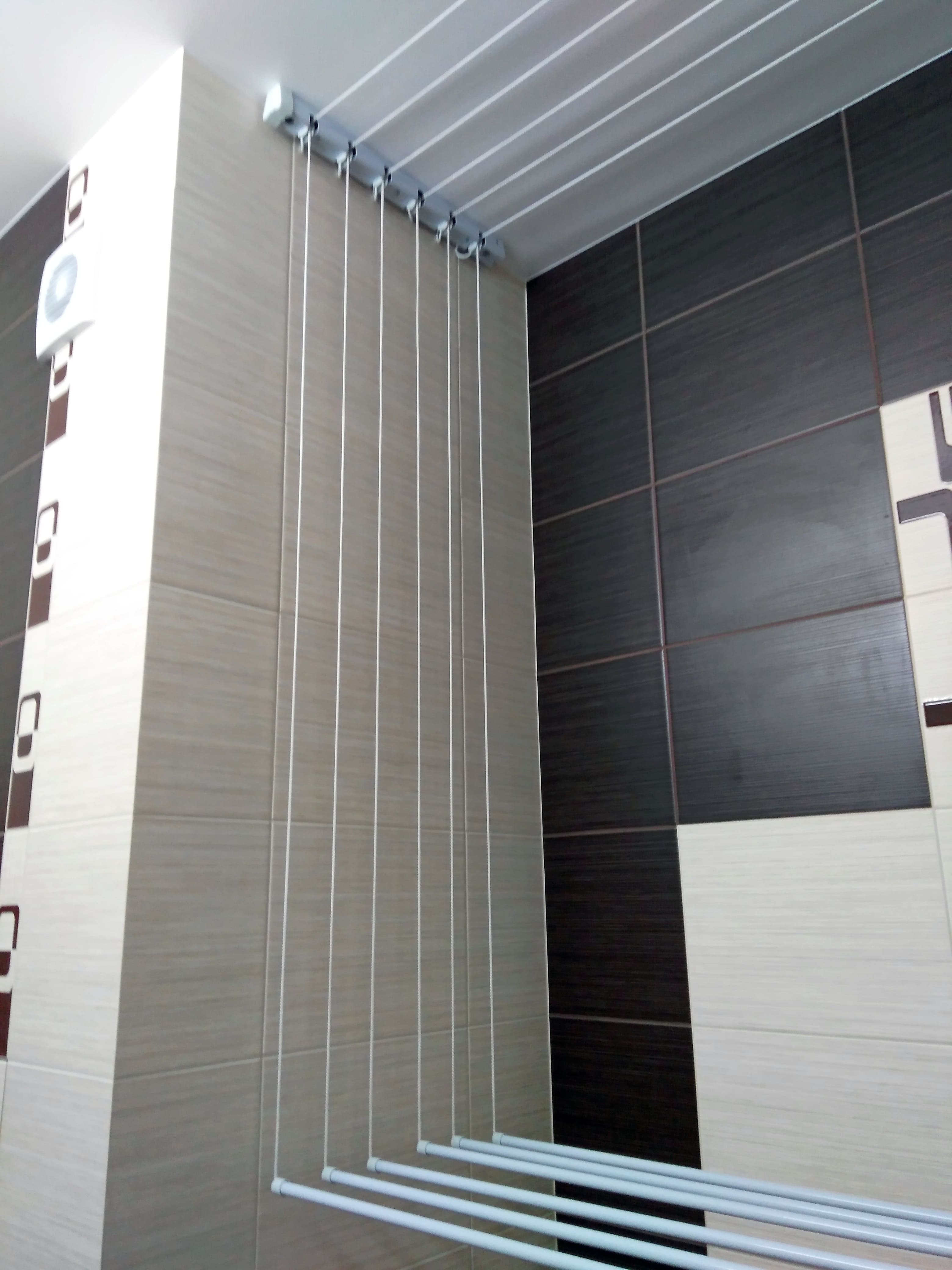

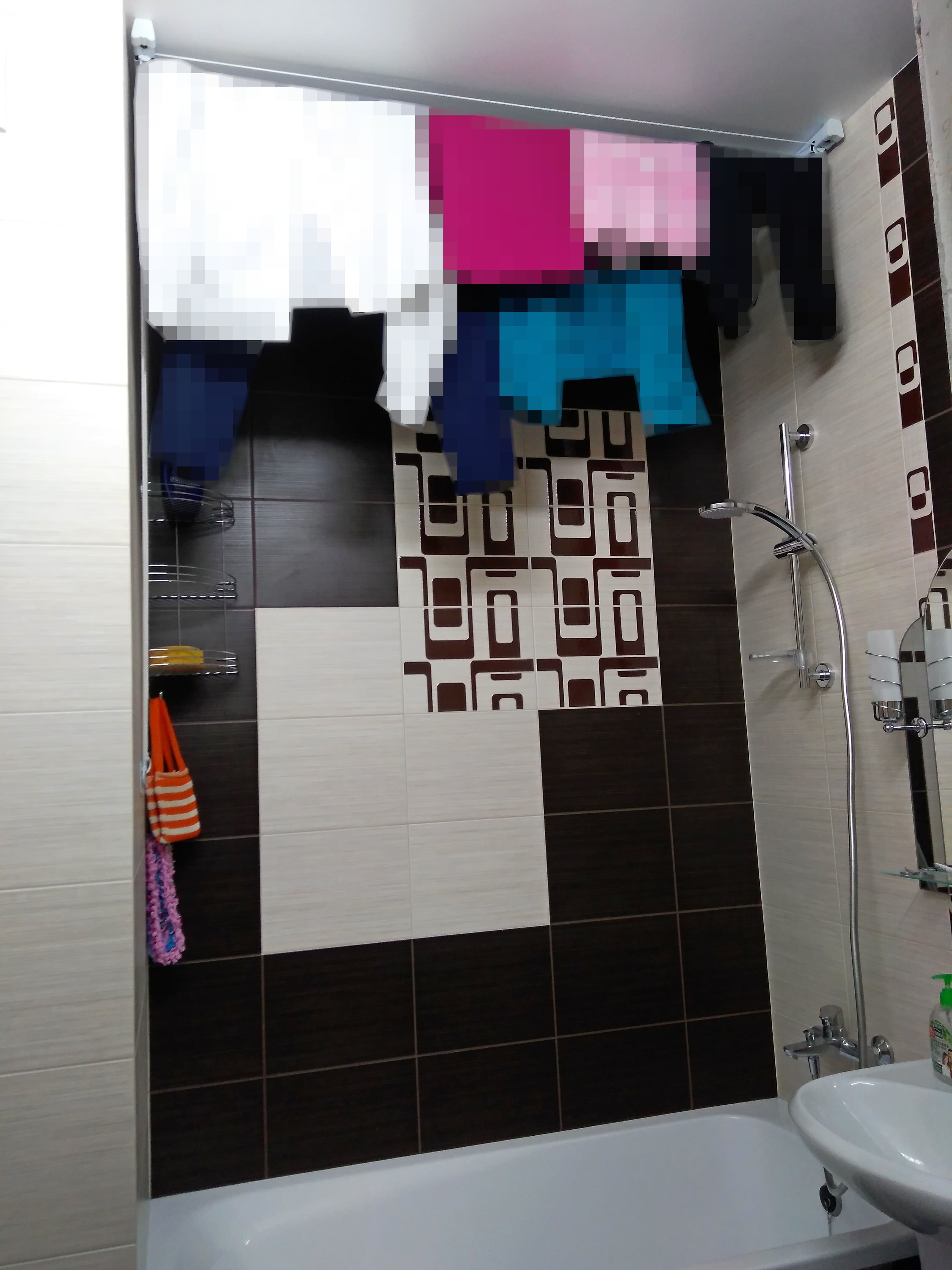

Над ванной смонтировал сушилку для белья, закрепив её на потолке:

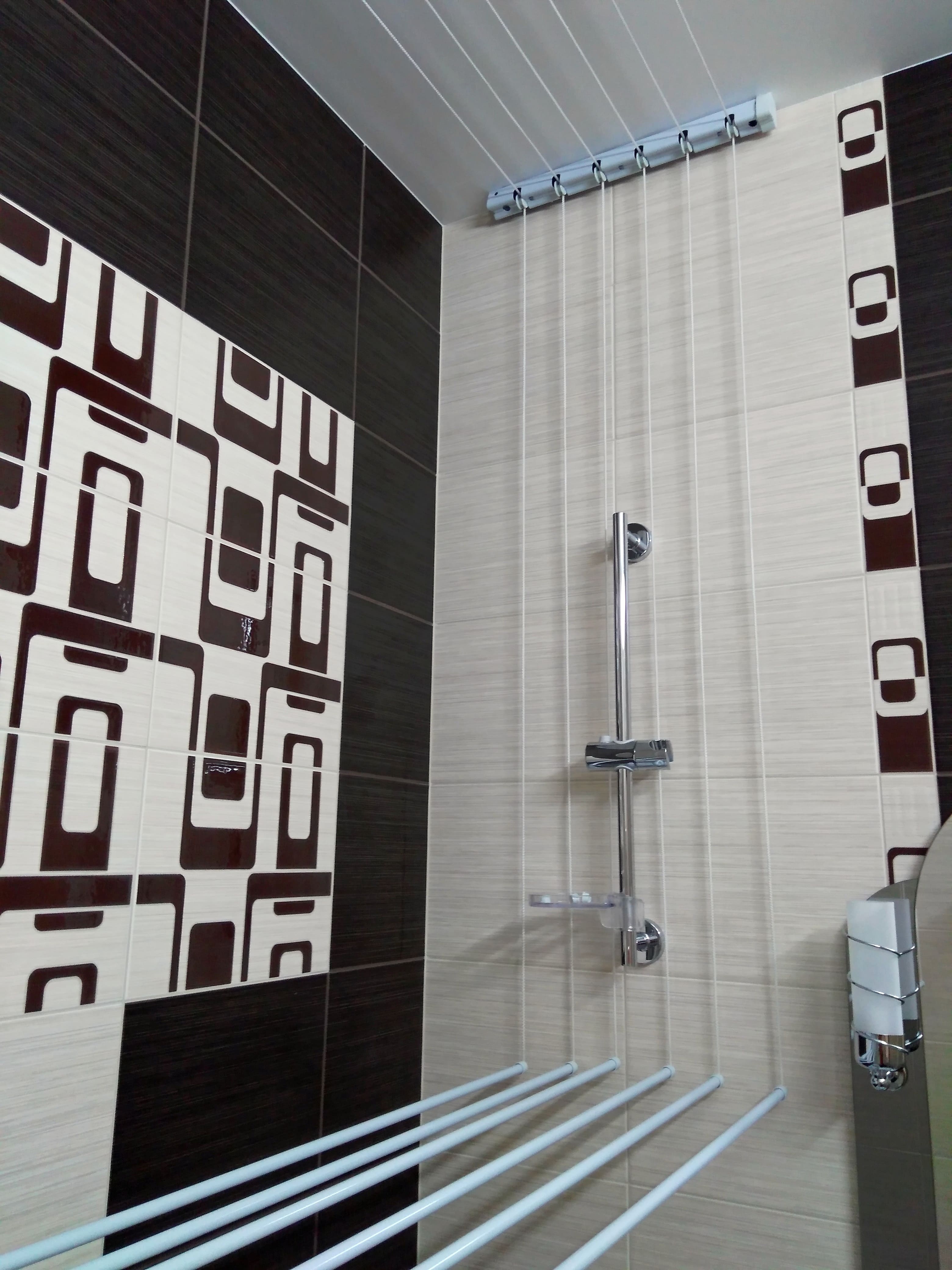

Потолочная сушилка для белья и душевой гарнитур Ideal Standard Idealrain M3.
Потолочную сушилку для белья установил над ванной.
Потолочная сушилка для белья в маленьком санузле над ванной.

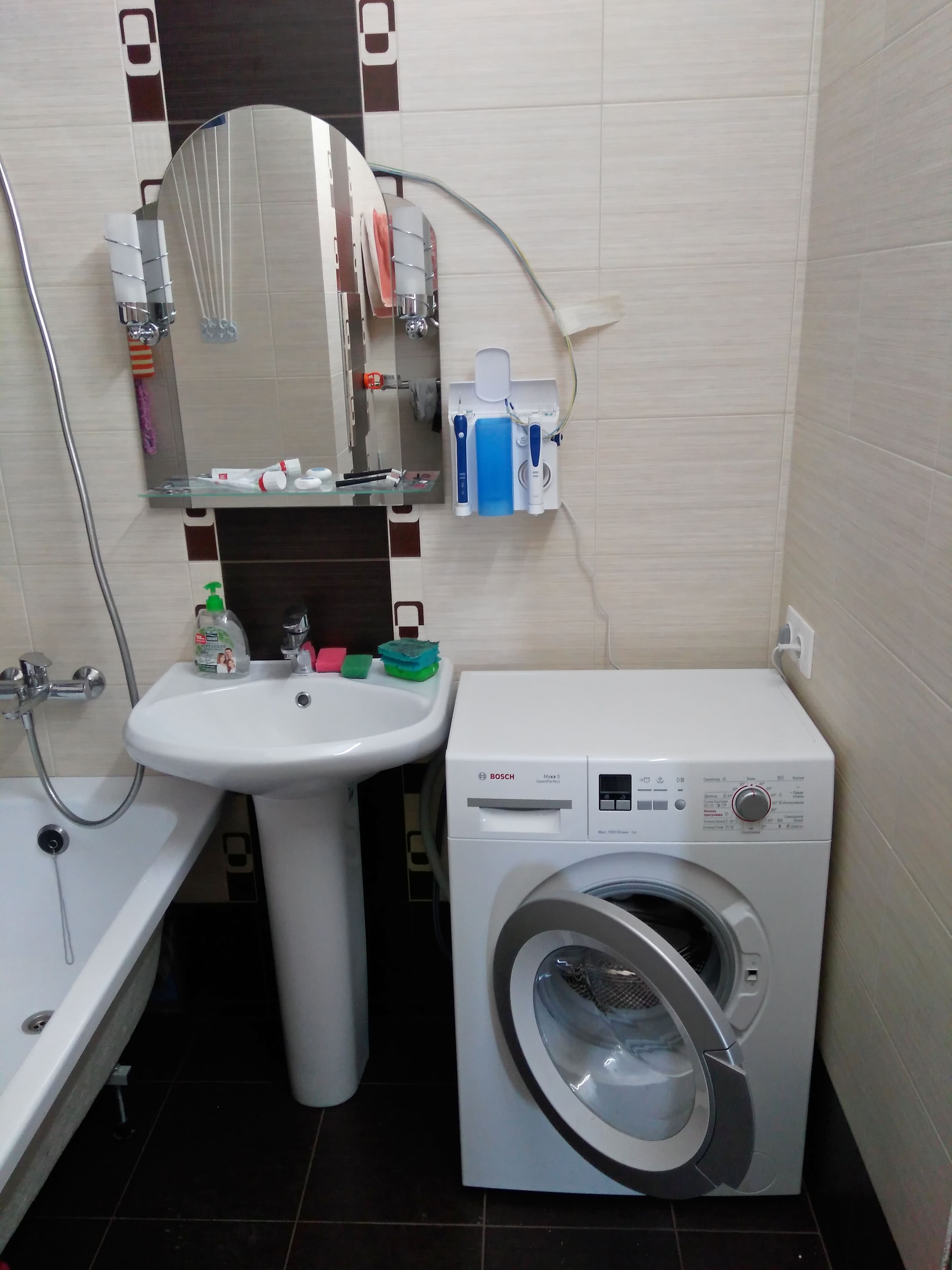

Компактное размещение тюльпана и стиральной машины рядом с ванной:

Компактная установка раковины и стиральной машины в маленьком санузле.

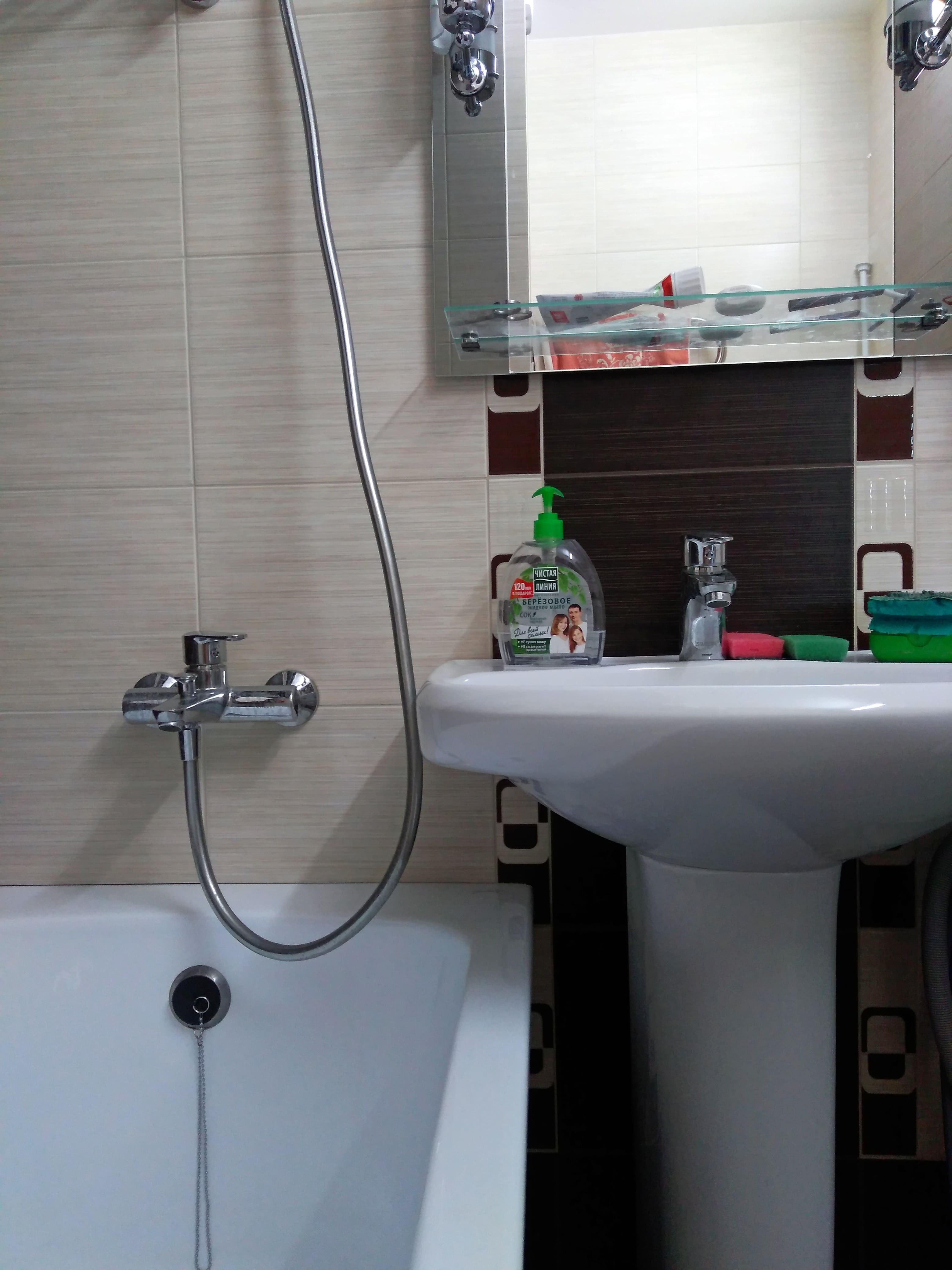

Раковина частично нависает над ванной.

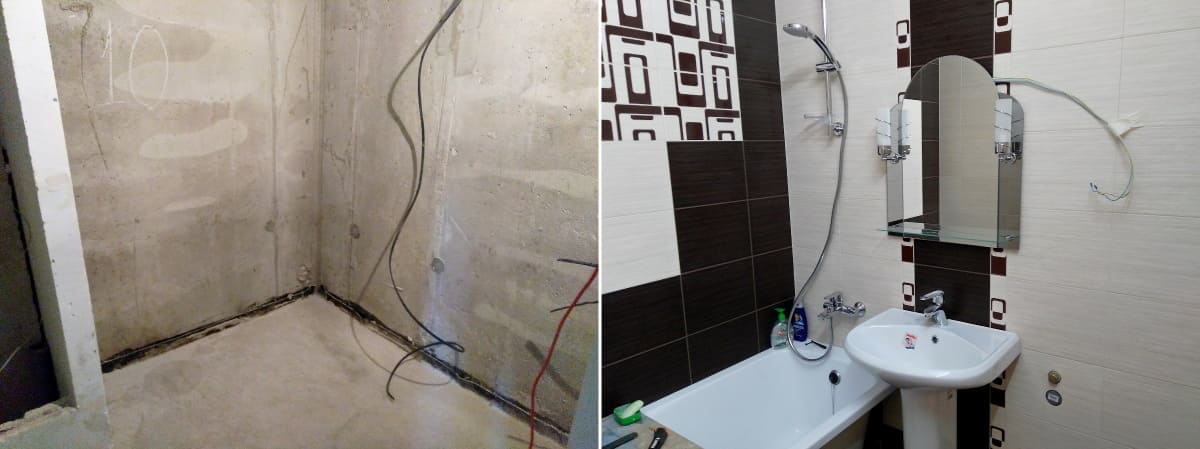

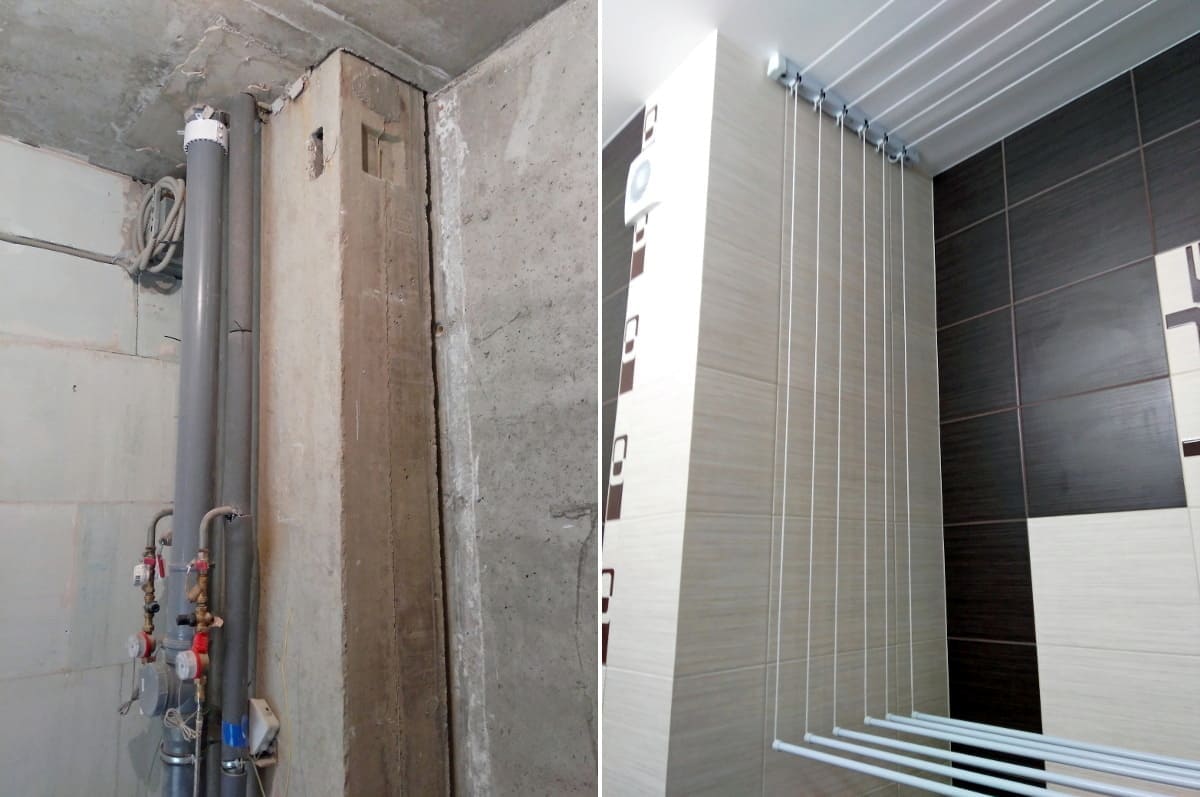

И напоследок три фото в виде было-стало:

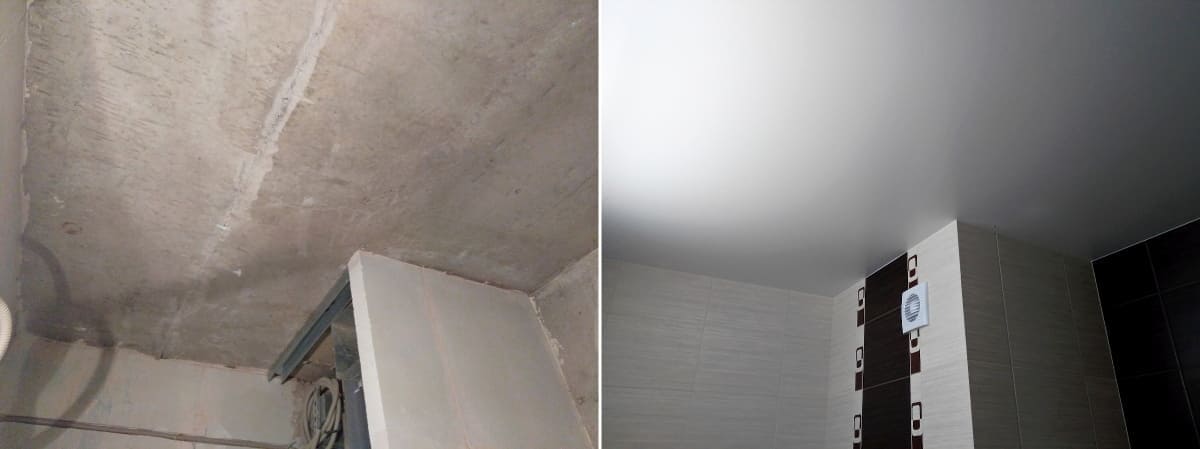

Фото маленького санузла до и после ремонта.
Фото небольшой ванной комнаты до и после ремонта.
Фото до и после ремонта набольшого совмещённого санузла.

На этом всё. Ремонтируйтесь с удовольствием!
